Ремкомплект Спиракс Сарко (Spirax Sarco) FTS14 содержит все необходимые сменные компоненты для полного технического обслуживания поплавкового конденсатоотводчика FTS14 из аустенитной нержавеющей стали. Этот комплексный набор обеспечивает дальнейший эффективный отвод конденсата и быстрое удаление воздуха из конденсатоотводчика. Он совместим с конденсатоотводчиками FTS14 размером от ½" (DN15) до 1" (DN25) и диапазонами давления 4.5, 10 и 14 бар.

Содержимое комплекта

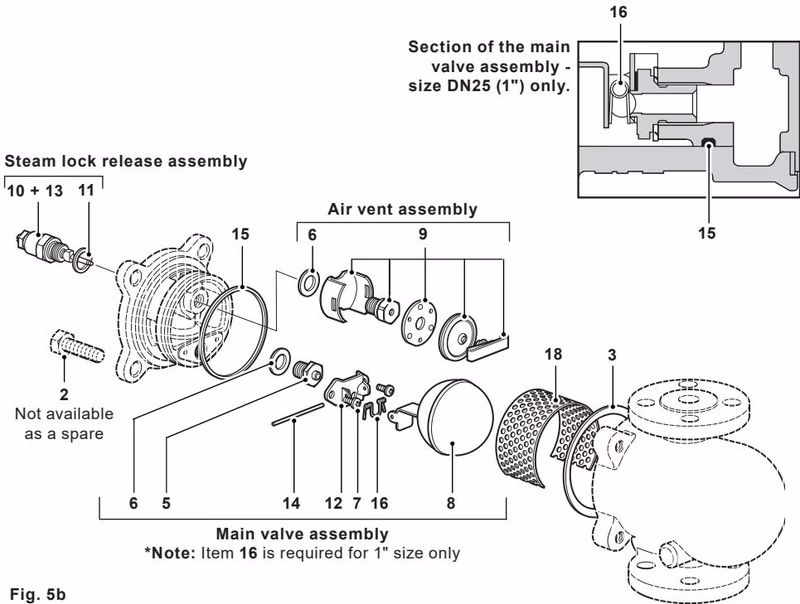

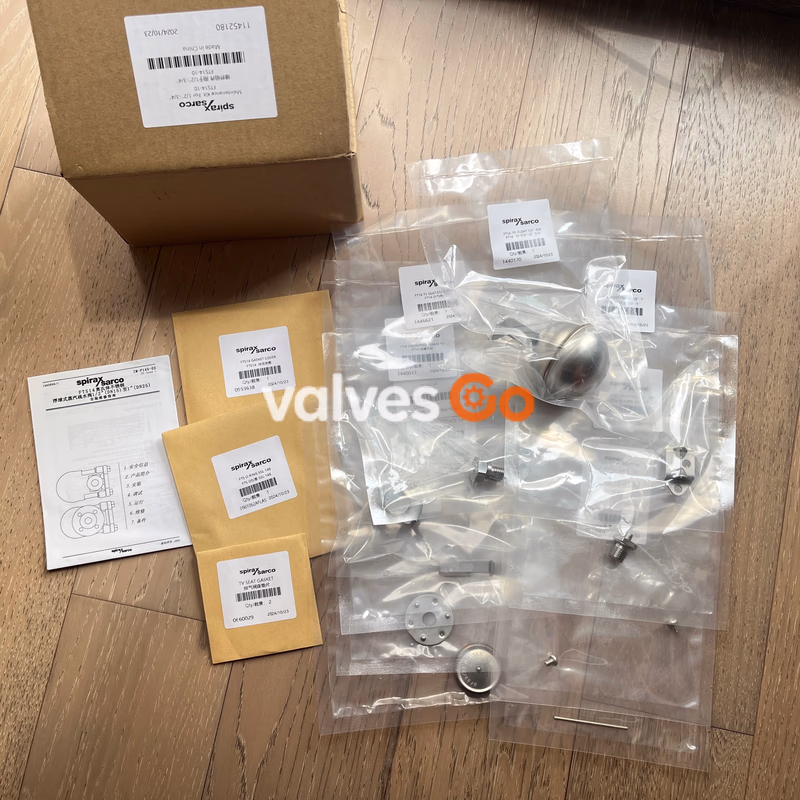

Ремонтный комплект включает следующие запасные части для восстановления оптимального рабочего состояния конденсатоотводчика:

Поз.	Описание детали	Материал
3	Прокладка крышки	Армированный экспандированный графит
5	Седло главного клапана	Нержавеющая сталь (BS 970 431 S29)
6	Прокладка седла главного клапана/воздушника (2 шт.)	Нержавеющая сталь
7	Винты в сборе главного клапана (2 шт.)	Нержавеющая сталь
8	Шаровой поплавок и рычаг	Нержавеющая сталь (BS 1449 304 S16)
9	Воздушник в сборе	Нержавеющая сталь
12	Поворотная рама	Нержавеющая сталь
14	Ось	Нержавеющая сталь
15	Уплотнительное кольцо ('O' ring)	Серый Viton (одобрено FDA)
16	Пружина клапана (только для 1")	Нержавеющая сталь
18	Сетчатый фильтр	Нержавеющая сталь (дополнительная опция)

Как заказать запасные части

Всегда заказывайте запасные части, используя описание «Ремкомплект» (Maintenance kit), и указывайте размер, тип конденсатоотводчика и диапазон давления (т.е. 4.5, 10 или 14 бар).

Пример заказа

1 - Ремкомплект для конденсатоотводчика Spirax Sarco ½" FTS14-4.5.

Инструкции по техническому обслуживанию

Перед проведением любого технического обслуживания конденсатоотводчика его необходимо изолировать как от подающей, так и от обратной линии, а давление должно быть безопасно сброшено до атмосферного. Затем конденсатоотводчику следует дать остыть. При сборке убедитесь, что все стыковочные поверхности чистые.

WARNING

Прокладка крышки содержит тонкое опорное кольцо из нержавеющей стали, которое может стать причиной травмы при неосторожном обращении и утилизации.

Как установить узел главного клапана

1. Отверните болты крышки (2). Вставьте две отвертки между корпусом и крышкой с обеих сторон и снимите корпус, сохраняя соосность отверстий под болты.
2. Снимите ось (14) и поплавок в сборе (8).
3. Выверните два винта узла главного клапана (7) и снимите поворотную раму (12).
4. Снимите седло главного клапана (5) и замените его новым седлом, поставляемым с новой прокладкой, затянув с рекомендуемым крутящим моментом. Примечание: Пружина клапана (16) устанавливается только на конденсатоотводчики DN25 (1").
5. Установите на место поворотную раму (12), затянув установочные винты (7) с рекомендуемым крутящим моментом.
6. Установите на место поплавок в сборе (8) и ось (14).
7. Установите новое уплотнительное кольцо (15) на корпус, убедившись, что все контактные поверхности кольца чистые и в хорошем состоянии. Необходимо соблюдать осторожность, чтобы не повредить кольцо при сборке. Для облегчения сборки можно использовать подходящую смазку.
8. Установите крышку на место, используя новую прокладку (3), и затяните болты крышки (2). Это относится ко всем конфигурациям.

Как установить воздушник в сборе

1. Снимите пружинный зажим, элемент и распорную пластину.
2. Выверните седло (9) и снимите его вместе с прокладкой (6).
3. Установите новую прокладку, седло и раму и затяните с рекомендуемым крутящим моментом.
4. Соберите распорную пластину, установите капсулу и зажим.
5. Выровняйте весь воздушник по горизонтали так, чтобы рама не касалась крышки.

Рекомендуемые моменты затяжки

Поз.	Деталь	Инструмент / Размер	Крутящий момент (Н м)
5	Седло главного клапана	17 A/F	50 - 55
7	Винты в сборе главного клапана	Pozidrive M4 x 6	2.5 - 3.0
9	Воздушник в сборе	17 A/F	50 - 55
