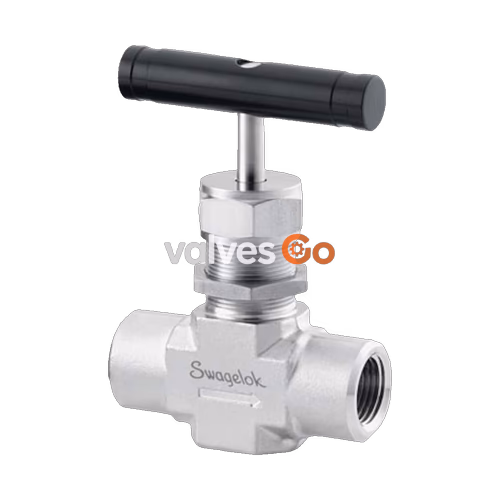

Сважлок (Swagelok) SS-18RF6 — это компактный игольчатый клапан с цельным корпусом, доступный в широком ассортименте размеров, конфигураций и материалов для различных применений. Данная модель имеет прямой тип потока, регулирующий шток и соединения с внутренней резьбой 3/8 in. NPT.

Характеристики

Характеристика	Значение
Материал корпуса	Нержавеющая сталь 316
Процесс очистки	Стандартная очистка и упаковка (SC-10)
Размер соединения 1	3/8 дюйма
Тип соединения 1	Внутренняя резьба NPT
Размер соединения 2	3/8 дюйма
Тип соединения 2	Внутренняя резьба NPT
Максимальный Cv	1.8
Тип потока	Прямой (2-ходовой)
Тип рукоятки	Алюминиевый стержень
Сертификация по низким выбросам	Да
Максимальная температура, °F (°C)	600 (315)
Номинальное давление при макс. температуре	600°F при 3130 PSIG / 315°C при 215 бар
Минимальная температура, °F (°C)	-65 (-53)
Проходное сечение	0.375 дюйма
Номинальное давление при комнатной температуре	5000 PSIG при 100°F / 344 бар при 37°C
Материал наконечника штока	Нержавеющая сталь 316
Тип штока	Регулирующий
eClass	37010203 (различные версии)
UNSPSC	40141602 / 40183102

WARNING

Необходимо ознакомиться с полным содержанием каталога, чтобы проектировщик системы и пользователь могли сделать безопасный выбор изделия. При выборе изделий необходимо учитывать конструкцию системы в целом для обеспечения безопасной и безотказной работы. Ответственность за функциональность, совместимость материалов, соответствующие номинальные характеристики, правильную установку, эксплуатацию и техническое обслуживание несут проектировщик системы и пользователь.

DANGER

Запрещается смешивать или взаимозаменять изделия или компоненты Сважлок, не регулируемые стандартами промышленного дизайна (включая торцевые соединения трубных фитингов Сважлок), с изделиями других производителей.
