ТЛВ TLV (TLV) JH3S-B — это обслуживаемый на линии конденсатоотводчик со свободным поплавком и термостатическим биметаллическим воздухоотводчиком. Подходит для широкого спектра применений и давлений до 6.5 МПа (925 psig), таких как теплообменники, технологические нагреватели и змеевики. Отводит конденсат непрерывно и автоматически при температуре чуть ниже температуры насыщения.

Требования безопасности

WARNING

• НИКОГДА не нагревайте поплавок напрямую. Поплавок может взорваться из-за повышенного внутреннего давления, что приведет к серьезным травмам или повреждению оборудования.
• Устанавливайте правильно и НЕ используйте данное изделие за пределами рекомендованных диапазонов рабочего давления, температуры и других спецификаций.
• НЕ используйте данное изделие при превышении максимального перепада рабочего давления.
• Примите меры для предотвращения прямого контакта людей с выпускными отверстиями.

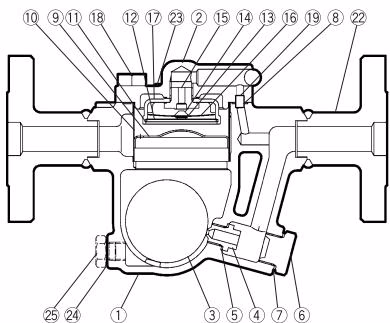

Конструкция

№	Описание	Запасные части
1	Корпус
2	Крышка
3	Поплавок	Поплавок (F)
4	Седло	Ремонтный комплект (R)
5	Прокладка седла	Комплект ТО (M), Ремонтный комплект (R)
6	Пробка седла
7	Прокладка пробки	Комплект ТО (M), Ремонтный комплект (R)
8	Прокладка крышки	Комплект ТО (M), Ремонтный комплект (R)
9	Кожух поплавка	Ремонтный комплект (R)
10	Сетчатый фильтр	Ремонтный комплект (R)
11	Стопорное кольцо	Ремонтный комплект (R)

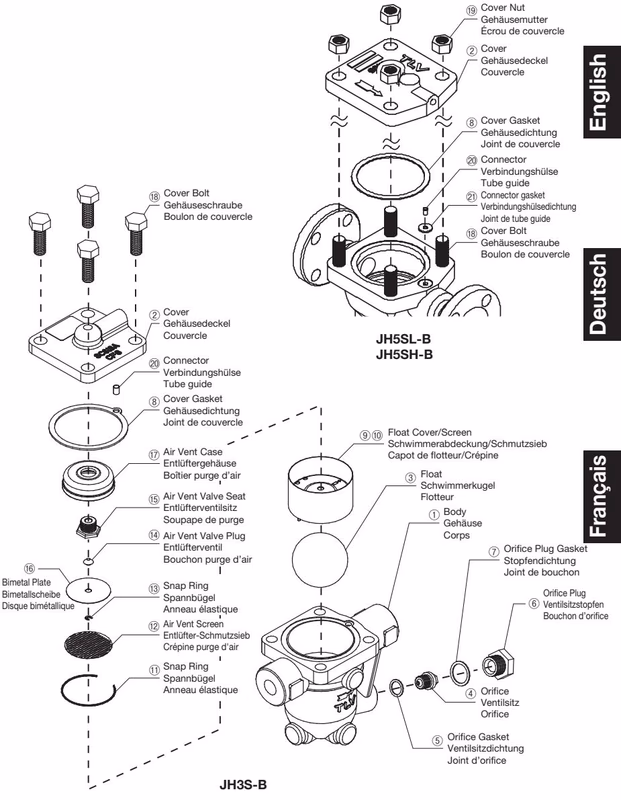

Деталировка

Правильная установка

• Установка, осмотр, техническое обслуживание, ремонт, разборка, регулировка и открытие/закрытие клапанов должны выполняться только обученным персоналом.
• Устанавливайте для использования в условиях, где не происходит замерзания.
• Устанавливайте для использования в условиях, где не происходит гидравлических ударов.

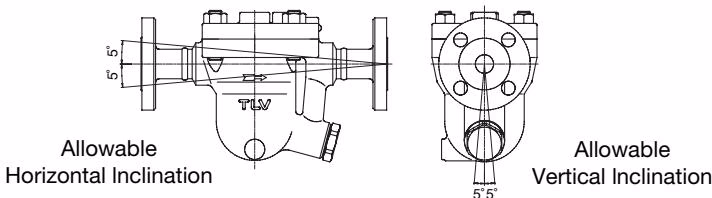

• Установите конденсатоотводчик в пределах допустимого наклона, как показано ниже. Также убедитесь, что стрелка на корпусе совпадает с направлением потока.

Схема трубопроводов

Убедитесь, что трубы, подключенные к конденсатоотводчику, установлены правильно.

1. Подходит ли диаметр трубы?
2. Установлен ли конденсатоотводчик в пределах допустимого наклона и совпадает ли стрелка на корпусе с направлением потока?
3. Обеспечено ли достаточное пространство для технического обслуживания?
4. Установлены ли запорные клапаны на входе и выходе? Если на выходе есть противодавление, установлен ли обратный клапан?
5. Является ли впускная труба как можно более короткой, с минимальным количеством изгибов, и установлена ли она так, чтобы конденсат стекал естественным образом?

Осмотр и техническое обслуживание

Эксплуатационные проверки должны проводиться не реже двух раз в год или по мере необходимости в зависимости от условий эксплуатации. Неисправность может привести к падению температуры в оборудовании или потерям из-за утечки пара.

Процедура осмотра деталей
Корпус, крышка(и)	Проверьте внутри на наличие повреждений, грязи, смазки, ржавчины или накипи
Прокладки	Проверьте на деформацию или повреждения
Биметаллическая пластина	Проверьте на наличие повреждений
Клапан воздухоотводчика	Проверьте на наличие повреждений
Сетчатый фильтр(ы)	Проверьте на засорение, коррозию или повреждения
Поплавок	Проверьте на деформацию, повреждения, масляную пленку или воду внутри
Отверстие седла	Проверьте на ржавчину, накипь, масляную пленку, износ или повреждения

Момент затяжки (JH3S-B):

• Седло 4: 30 Н·м
• Пробка седла 6: 80 Н·м
• Седло клапана воздухоотводчика 15: 30 Н·м
• Болт/гайка крышки: 50 Н·м
• Дренажная пробка 25: 35 Н·м

Проверка работоспособности

Состояние	Описание
Нормальное	Конденсат отводится непрерывно с паром вторичного вскипания, и слышен звук потока.
Блокировка	Конденсат не отводится. Конденсатоотводчик работает тихо и не издает шума, температура поверхности низкая.
Продувка	Пролетный пар постоянно течет из выпускного отверстия, и раздается непрерывный металлический звук.
Утечка пара	Пролетный пар отводится через выход вместе с конденсатом, при этом раздается пронзительный звук.

Поиск и устранение неисправностей

Проблема	Причина	Способ устранения
Конденсат не отводится (блокировка) или отводится плохо	Поплавок поврежден или заполнен конденсатом	Замените поплавок
	Седло, фильтр или трубопровод засорены ржавчиной или накипью	Очистите
	Биметалл поврежден	Замените на новый биметалл
	Произошла паровая блокировка	Продуйте через байпас или закройте впускной клапан и дайте остыть
Пар сбрасывается или протекает из выхода (продувка / утечка пара)	Ржавчина и накипь скопились вокруг седла или под поплавком	Очистите
	Седло повреждено	Замените седло на новое
	Поплавок деформирован или покрыт накипью	Очистите или замените поплавок
	Конденсатоотводчик установлен с превышением допустимого угла наклона	Исправьте установку
