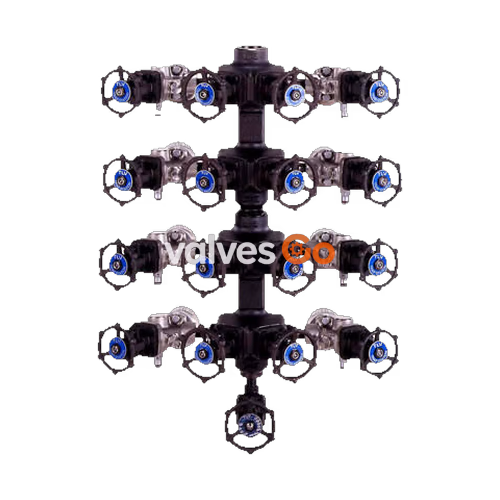

Кованые распределительные коллекторы ТЛВ (TLV) M4, M8 и M12 из углеродистой стали оснащены необслуживаемыми клапанами с сильфонным уплотнением на каждом станционном соединении. При использовании в качестве коллекторов для сбора конденсата эти изделия объединяют места установки конденсатоотводчиков на меньшей монтажной высоте, делая их более доступными и упрощая их установку, изоляцию, проверку и устранение неисправностей.

Особенности

• Прочная и универсальная конструкция минимизирует площадь установки.
• Встроенный клапан с сильфонным уплотнением на каждой линии.
• Упрочненные стеллитом (Stellite) поверхности золотников и седел клапанов для надежной герметизации.
• Долговечные сильфоны из нержавеющей стали исключают утечки через сальник.
• Встроенные соединения для продувки и дренажа.
• Комплекты паровых коллекторов (SM) и конденсатных коллекторов (CM) включают запорные клапаны и станции конденсатоотводчиков V1.

Меры безопасности

ВНИМАНИЕ

• Эксплуатационные ограничения: Устанавливайте правильно и НЕ используйте данное изделие за пределами рекомендованных диапазонов рабочего давления, температуры и других характеристик.
• Тяжелые предметы: Используйте грузоподъемное оборудование для подъема тяжелых предметов (весом около 20 кг и более).
• Горячий/находящийся под давлением демонтаж: При разборке или демонтаже изделия подождите, пока внутреннее давление не сравняется с атмосферным, а поверхность не остынет до комнатной температуры.
• Модификация: При ремонте изделия используйте только рекомендованные компоненты и НИКОГДА не пытайтесь модифицировать изделие.
• Замерзание и гидравлический удар: Используйте только в условиях, исключающих замерзание или гидравлический удар.

Технические характеристики

Модель	M4
Выход пара / Вход конденсата	4 на каждый блок M4
Присоединение	Под приварку враструб
Размер	DN 15, 20
Вход пара и дренаж / Выход конденсата и продувка	Под приварку враструб
Размер	DN 40
Максимальное рабочее давление (PMO)	50 barg
Максимальная рабочая температура (TMO)	400 °C

Примечание: Максимально допустимое давление (PMA) составляет 57 barg. Максимально допустимая температура (TMA) составляет 425 °C.

Материалы

№	Описание	Материал	DIN	ASTM/AISI
1	Корпус	Углеродистая сталь A105	1.0460	-
2	Крышка клапана	Углеродистая сталь A105	1.0460	-
3	Золотник клапана	Нержавеющая сталь A276-304 + Стеллит	-	-
4	Седло клапана	Нержавеющая сталь A276-410 + Стеллит	-	-
5	Шток клапана	Нержавеющая сталь A276-410	-	-
6	Сильфон	Нержавеющая сталь SUS316L	1.4404	AISI316L

Конструкция

M4 представляет собой 4-ходовой коллектор (с четырьмя станционными соединениями, каждое с отдельным клапанным узлом). Название модели отражает количество соединений: M8 - это 8-ходовой коллектор, M12 - 12-ходовой.

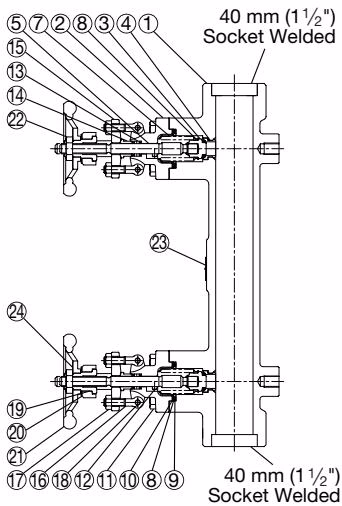

M4 (для пара/конденсата)

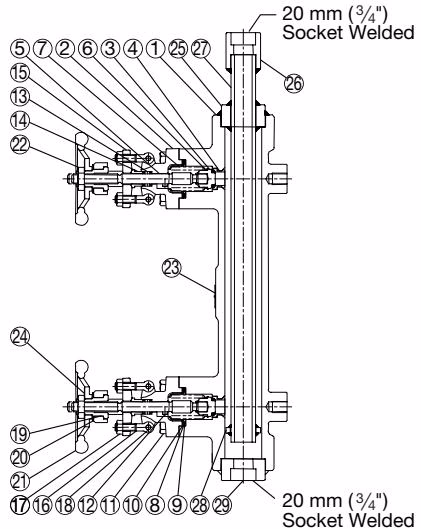

M4 с внутренней трубкой (опция для конденсата)

Для паровых коллекторов: A: Вход пара | B: Станционное соединение - Выход пара

Для конденсатных коллекторов: A: Выход конденсата | B: Станционное соединение - Вход конденсата | C: Соединение для продувки

Правильная установка

1. Перед установкой изделия продуйте подводящий трубопровод для удаления остатков труб, грязи и масла. После продувки закройте впускной клапан.
2. Перед установкой обязательно снимите все защитные уплотнения.
3. Подготовьте монтажную стойку. Ширина монтажной стойки должна быть менее 160 мм (расстояние между торцами станционных соединений).

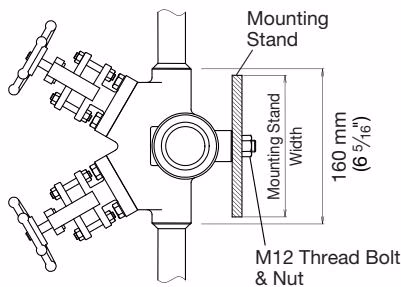

4. Используя резьбовые болты M12, прикрепите коллектор к монтажной стойке. Устанавливайте коллектор вертикально так, чтобы рельефная надпись «TLV» на корпусе располагалась правильно (читаемо) и горизонтально.

5. Завершите установку монтажом необходимых конденсатоотводчиков и клапанов.
6. Откройте впускной и выпускной клапаны и проверьте правильность работы.

Резьбовые соединения

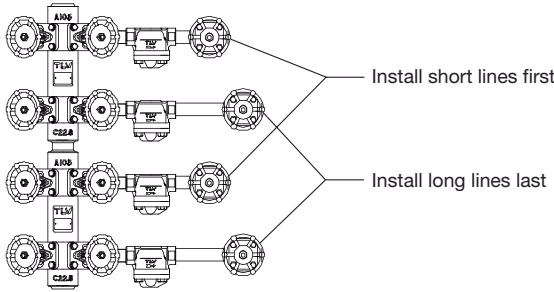

При установке конденсатоотводчиков и клапанов с резьбовыми соединениями могут возникнуть проблемы с зазорами. Чтобы избежать помех, слегка сместите каждую линию. Сначала устанавливайте все короткие линии, затем более длинные.

Осмотр и техническое обслуживание

Деталь	Процедура осмотра
Прокладки	Проверьте на предмет деформации и повреждений
Сильфон	Проверьте на наличие трещин, деформации или других повреждений
Седло клапана	Проверьте на наличие отложений, царапин или износа
Золотник клапана	Проверьте на наличие отложений, царапин или износа
Внутренняя поверхность	Проверьте на наличие отложений или накипи

Разборка и сборка

Деталь	При разборке	При сборке
Болт крышки	Открутите торцевым ключом на 12 мм	Смажьте резьбу противозадирной пастой; затяните с усилием 60 Н·м
Клапанный узел	Вытягивайте прямо, стараясь не поцарапать золотник и не повредить сильфон	Вставьте золотник в корпус, стараясь не помять сильфон
Прокладка крышки	Очистите, стараясь не поцарапать поверхность седла корпуса	Замените на новую прокладку

Поиск и устранение неисправностей

Проблема	Причина	Способ устранения
Утечка жидкости из выходного отверстия при закрытом клапане	Отложения на седле или золотнике клапана, либо детали поцарапаны/повреждены	Очистите детали или замените клапанный узел
Утечка жидкости из области сальника	Отложения на сальниковой набивке, она поцарапана/изношена или поврежден сильфон	Дополнительно затяните гайку сальника или замените клапанный узел
Клапан не открывается/закрывается или застрял	Отложения на седле или золотнике клапана	Очистите или замените деталь; нанесите смазку на винт штока
Утечка жидкости из фланца крышки	Повреждение прокладки или неправильный момент затяжки	Замените прокладку или затяните с усилием 60 Н·м

Размеры

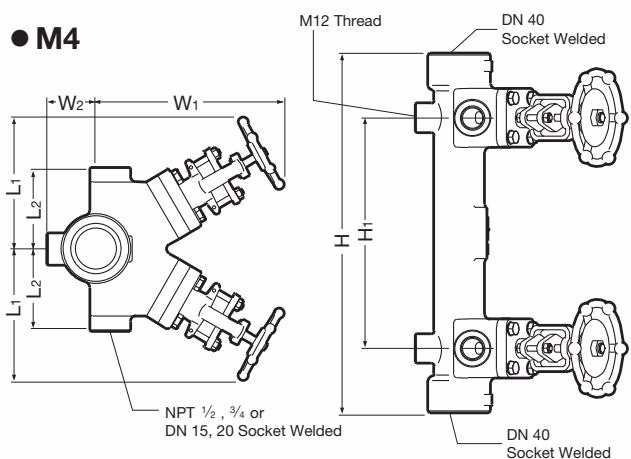

Базовый коллектор M4 (мм)

L1*	L2	H	H1	W1*	W2	Вес (кг)
135	80	390	250	185	48	17
*В полностью открытом положении

Соединения под приварку враструб

DN	φD (мм)	φC (мм)	h (мм)
15	37	21.8	13
20	37	27.2	13
40	64	48.8	13

Комплекты коллекторов

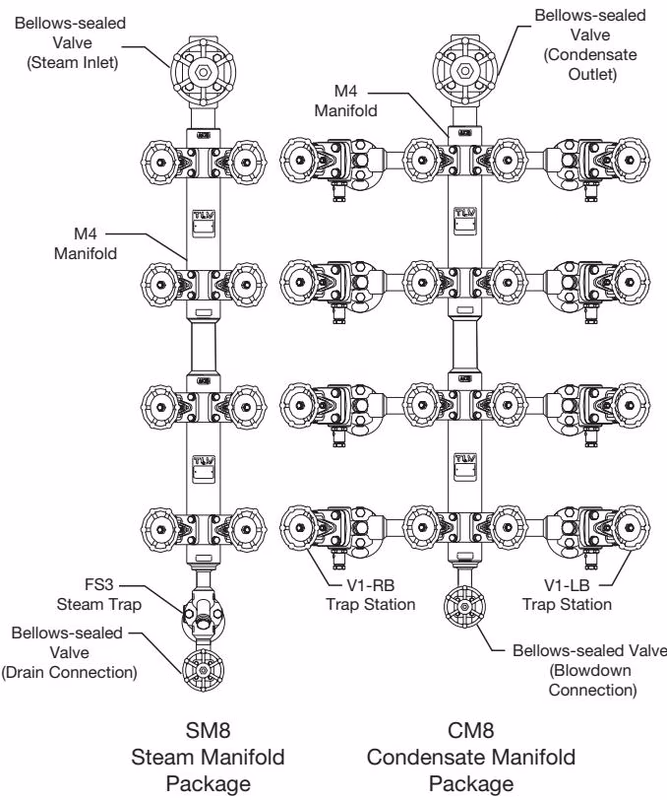

Паровые коллекторы (SM) включают запорный клапан с сильфонным уплотнением на входе пара и конденсатоотводчик FS3 с запорным клапаном с сильфонным уплотнением на дренаже. Конденсатные коллекторы (CM) включают запорные клапаны с сильфонным уплотнением как на выходе конденсата, так и на продувке, а также станции конденсатоотводчиков V1 на каждом входе.

Комплект коллектора	Кол-во соединений	Длина (мм)	Высота (мм)	Вес (кг)
SM4	4	160	890	37
SM8	8	160	1390	54
SM12	12	160	1890	70
CM4	4	560	740	53
CM8	8	560	1240	88
CM12	12	560	1740	123
