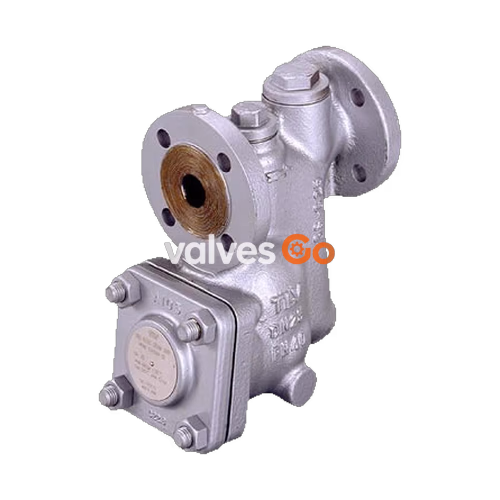

Поплавковые конденсатоотводчики ТЛВ TLV (TLV) SJH5NB и SJH5VB, обслуживаемые на линии, со встроенным термостатическим воздухоотводчиком (X-элемент), подходят для широкого спектра применений при давлении до 32 бар, таких как теплообменники, подогреватели резервуаров, сушилки и технологическое оборудование. Конденсатоотводчики отводят конденсат непрерывно и автоматически при температуре чуть ниже температуры насыщения.

Меры безопасности

DANGER

НИКОГДА не нагревайте поплавок напрямую. Поплавок может взорваться из-за повышенного внутреннего давления, что приведет к несчастным случаям, серьезным травмам или повреждению имущества и оборудования.

WARNING

Устанавливайте правильно и НЕ ИСПОЛЬЗУЙТЕ это изделие за пределами рекомендуемых диапазонов рабочего давления, температуры и других характеристик. Неправильное использование может привести к повреждению изделия или неисправностям. ЗАПРЕЩАЕТСЯ использовать данное изделие при превышении максимального рабочего перепада давления.

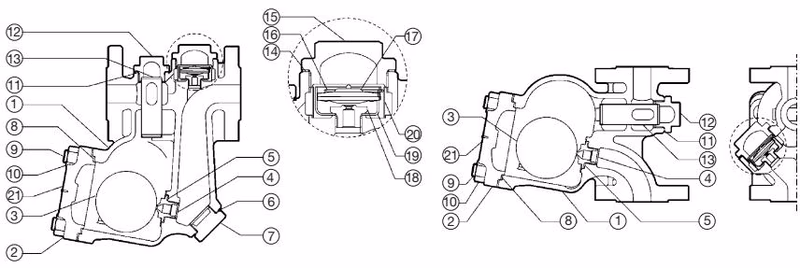

Конфигурация

Конденсатоотводчики предназначены для определенной ориентации при монтаже.

Правильный монтаж

1. Перед монтажом обязательно снимите все защитные пломбы.
2. Перед установкой конденсатоотводчика продуйте входной трубопровод, чтобы удалить грязь и масло.
3. Установите конденсатоотводчик в самой нижней части трубопровода или оборудования, чтобы конденсат естественным образом стекал вниз под действием силы тяжести.

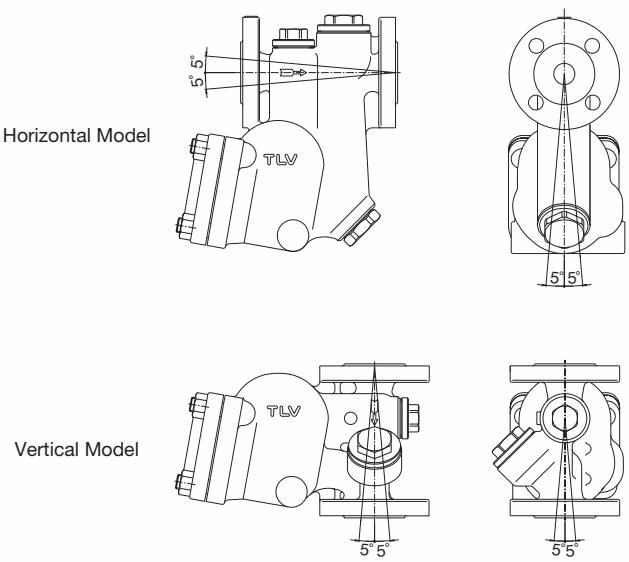

4. Устанавливайте конденсатоотводчик в пределах допустимого наклона и убедитесь, что стрелка на корпусе совпадает с направлением потока.
5. При монтаже трубопровода обеспечьте ему надлежащую опору в пределах 800 мм с каждой стороны от конденсатоотводчика.
6. Установите байпасный клапан и запорные клапаны для изоляции конденсатоотводчика при проведении технического обслуживания.
7. Установите обратный клапан на выходе, если труба отвода конденсата ведет в резервуар или общую линию возврата.

Проверка работоспособности

Визуальный осмотр может быть проведен для определения необходимости немедленного технического обслуживания или ремонта.

Состояние	Описание
Нормальное	Конденсат отводится непрерывно с паром вторичного вскипания, слышен звук потока.
Блокировка	Конденсат не отводится. Конденсатоотводчик работает тихо, без шума, температура поверхности низкая.
Пролет пара	Острый пар непрерывно выходит из выпускного отверстия, слышен непрерывный металлический звук.
Утечка пара	Острый пар выходит через выпускное отверстие вместе с конденсатом, слышен высокий звук.

Процедура осмотра деталей

Деталь	Осмотр
Корпус, крышка(и)	Проверьте внутреннюю часть на наличие повреждений, грязи, смазки, ржавчины или накипи
Прокладки	Проверьте на деформацию или повреждения
X-элемент	Проверьте на наличие повреждений
Фильтр(ы)	Проверьте на предмет засорения, коррозии или повреждений
Поплавок	Проверьте на наличие деформации, повреждений, масляной пленки или воды внутри
Седло клапана, отверстие	Проверьте на наличие ржавчины, накипи, износа или повреждений

Опция (встроенный биметаллический воздухоотводчик)

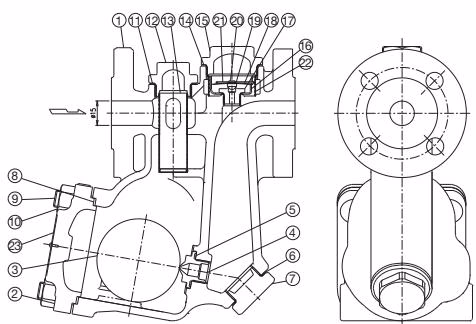

Конфигурация SJH5NB

Ключевые компоненты включают корпус, крышку, поплавок, отверстие, фильтр, крышку элемента, седло клапана воздухоотводчика, биметаллическую пластину, клапан воздухоотводчика и фильтр воздухоотводчика.

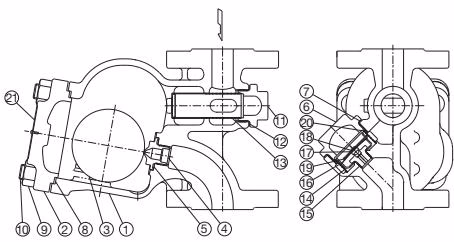

Конфигурация SJH5VB
