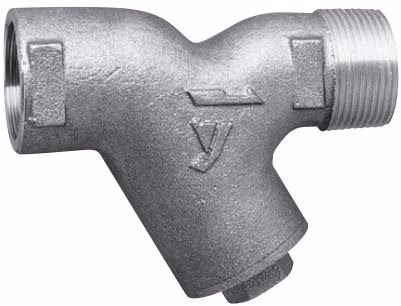

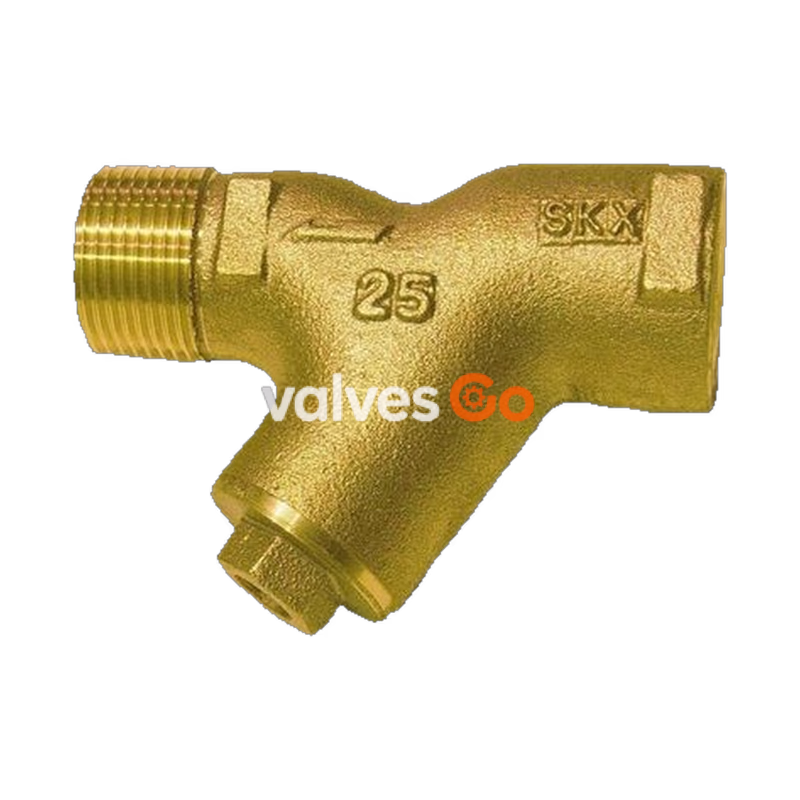

Ёситакэ (Yoshitake) SY-24 и SY-24-N — это Y-образные сетчатые фильтры, предназначенные для предотвращения попадания пыли в трубопроводы холодной и горячей воды. Эти легкие и компактные фильтры имеют бронзовый корпус, предотвращающий появление «красной воды», и сетку из нержавеющей стали для долговечной фильтрации. Они могут быть подключены непосредственно к редукционному клапану без использования дополнительных трубопроводных фитингов. Модель SY-24-N отличается бронзовым корпусом с обработкой NPb и одобрена JWWA.

Особенности

1. Легкий вес и компактность. Применяется для защиты от пыли в линиях холодной и горячей воды.
2. Возможность прямого подключения к редукционному клапану, нет необходимости в дополнительных трубопроводных фитингах (таких как ниппели).
3. Легкая очистка сетки. Крышка легко снимается благодаря уплотнительному кольцу (O-ring).
4. Отсутствие риска появления "красной воды" благодаря бронзовому корпусу.
5. Одобрение JWWA (для SY-24-N).

Технические характеристики

Модель	SY-24	SY-24-N
Рабочая среда	Холодная и горячая вода	Холодная и горячая вода
Максимальное давление	1.6 МПа	1.6 МПа
Максимальная температура	80℃	80℃
Материал корпуса	Бронза	Бронза (обработка NPb)
Материал сетки	Нержавеющая сталь	Нержавеющая сталь
Перфорация сетки	φ2.5-4P	φ2.5-4P
Размер ячейки	Стандарт 60 меш	Стандарт 60 меш
Соединение	Вход: внутренняя резьба JIS Rc Выход: наружная резьба JIS R	Вход: внутренняя резьба JIS Rc Выход: наружная резьба JIS R

• Для SY-24 доступны сетки от 20 до 100 меш.
• Размеры ячеек для SY-24-N: 20, 40, 60, 80, 100 меш.

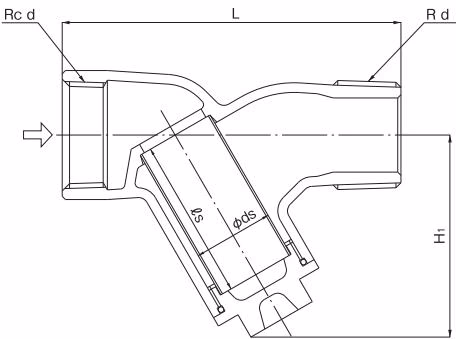

Размеры (мм) и масса (кг)

Номинальный размер	d	L	H1	ds	ls	Масса
15A	1/2	80	46	18	32	0.25
20A	3/4	90	51	20	35	0.35
25A	1	105	63	25	50	0.55
32A	1-1/4	130	80	32	60	1.00
40A	1-1/2	150	90	40	70	1.44
50A	2	175	112	50	85	2.90

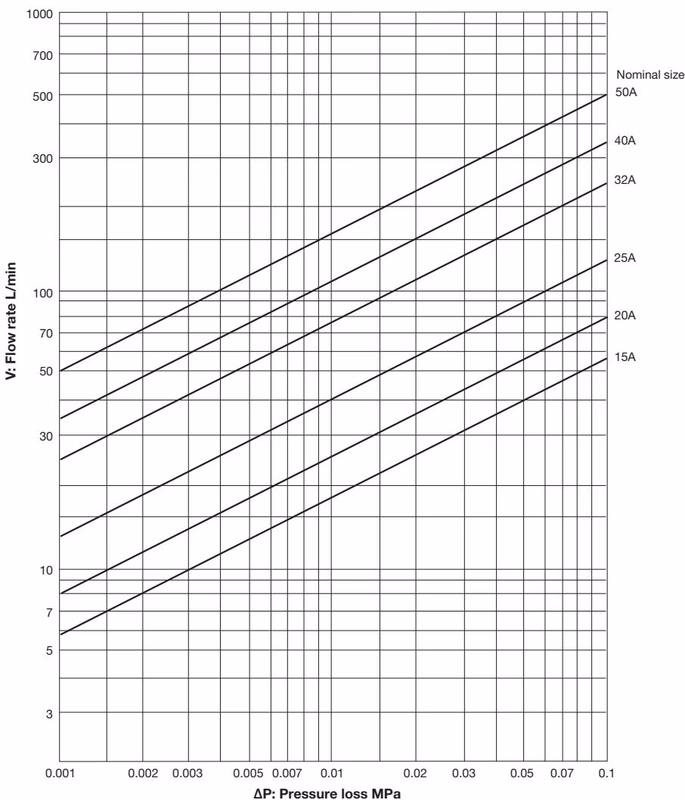

График потери давления (для воды)

Информацию о том, как читать график и пример расчета, см. на стр. 4-12.

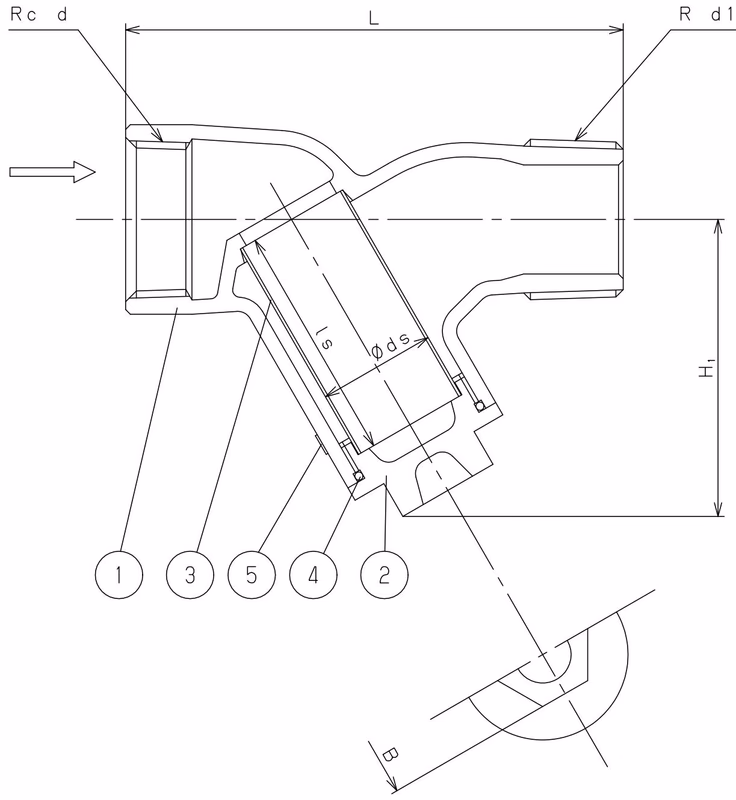

Конструкция и материалы

Внимание

Данный чертеж может содержать юридически защищенную информацию, такую как коммерческая тайна. Запрещается производство прототипов и серийных изделий с использованием этого чертежа, а также раскрытие содержания и информации третьим лицам. Yoshitake Inc.

№	Наименование детали	Материал	Кол-во
1	Корпус	Бронза (CAC406)	1
2	Крышка	Бронза (CAC406)	1
3	Сетка	Нержавеющая сталь (SUS304)	1
4	Уплотнительное кольцо	EPDM	1
5	Этикетка (JWWA)	Полиэстер	1

Размер	d	d1	L	H1	ds	ls	A	B	Масса (кг)
15A	Rc1/2	R1/2	80	46	18	32	27	14	0.25
20A	Rc 3/4	R 3/4	90	51	20	35	33	17	0.35
25A	Rc 1	R 1	105	63	25	50	41	19	0.55
32A	Rc 1-1/4	R1-1/4	130	80	32	60	50	24	1.0
40A	RC 1-1/2	R1-1/2	150	90	40	70	59	27	1.44
