宝德（BURKERT）20016839 3361型 过程控制阀是适应高要求的控制任务和使用条件的创新解决方案。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于高达 6mm/s 的高定位速度，可以几乎无延时地反馈过程信号并根据客户的要求做出改变。介质的压力变化或波动不会影响阀门位置。

经过流量优化的阀体最多可装配 5 个不同的阀座，以精准适应客户要求。如有必要，可在断电时通过选装的蓄能器运行至安全位置。执行机构和阀门具有相互完美匹配且带有坚固表面的封闭式设计，确保达到快速无残留的易清洁性这一卫生要求。因其防护等级 IP65/IP67 和较高的抗冲击与抗振动特性，3361 型在恶劣的环境条件中使用也毫无问题。

常规技术参数

产品特征	说明
设计类型	截止型控制阀
公称直径	DN 10 至 100, NPS 3/8 至 4
断电状态下的安全位置	带有 SAFEPOS energy-pack 储能装置：打开、关闭或可自由编程的位置。不带储能装置：在最后一个位置受阻
流向	与关闭方向相反 (阀座下)
控制器版本	定位器或过程控制器 (可选)
工作压力	0 至 25 bar(g), 40 bar(g) 可按需提供。真空版本低至 -0.9 bar(g) (可选)
公称压力	PN 25/PN 40 (DIN EN 1333), Class 150 (DIN EN 1759)
流量曲线	等百分比、线性 (可按需提供)
阀座泄漏	Class III、IV 和 VI (DIN EN 60534-4)
理论调节比	达到 50:1
工作电压	24 V DC ± 10 % (最大残余波纹度 10 %)
防护等级	III (DIN EN 61140)
负载周期	100 %
工作介质	蒸气、中性气体、水、酒精、油、燃料、液压油、盐溶液、有机溶剂、氧气 (可选)、氢气 (可选)、碱液 (可选)
介质温度	-40 °C 至 +230 °C
环境温度	-25 °C 至 +65 °C (仅限无附加模块)
防护等级	IP65/IP67 (DIN EN 60529), NEMA 4X

认证和符合性

• 防爆 (可选)： 作为 3 类设备适用于 2/22 区。ATEX: II 3G Ex ec IIC T4 Gc, II 3D Ex tc IIIC T135 °C Dc。IECEx: Ex ec IIC T4 Gc, Ex tc IIIC T135 °C Dc。
• 北美 (美国/加拿大)： 执行机构经美国和加拿大 UL 列名认证 (UL 61010-1, CAN/CSA-C22.2 No. 61010-1)。
• 饮用水 (可选)： 适用于饮用水领域。材料符合与饮用水接触材料的评估原则 (UBA)。适用于最高温度 +85 °C 的设备。
• 食品和饮料/卫生： 符合 FDA《联邦法规汇编》。符合美国药典委员会 (USP) 生物相容性。符合 EC 法规 1935/2004。符合中华人民共和国食品 GB 标准。
• 其他： 可用于氧气 (可选)，可用于氢气 (可选)，符合 TA-Luft。

材料

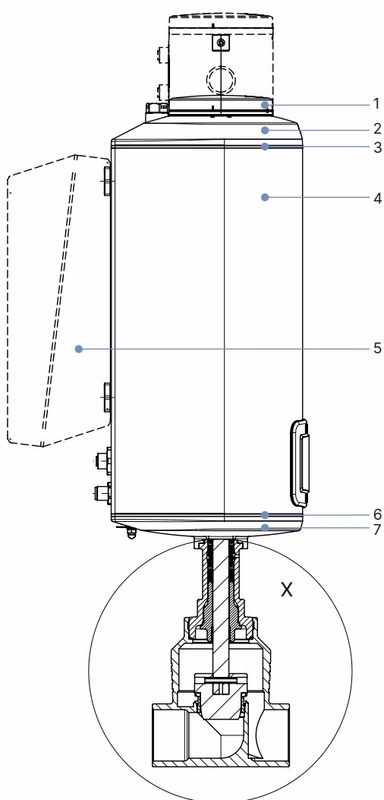

AG2 执行机构材料：

编号	组件	材料
1	显示屏外壳/盲盖/网关外壳	PPS (标准), 不锈钢 1.4301 (对于 ATEX/IECEx)
2	执行机构盖	PPS
3	密封件	EPDM
4	执行机构外壳	铝合金, 有粉末涂层
6	密封件	EPDM
7	执行机构底部	PPS

尺寸

执行机构 AG2

公称直径 (管道接口)	NPS	高度 H1 (标准版本)	高度 H2 (现场总线版本)
DN 10	3/8	417 mm	489 mm
DN 15	1/2	417 mm	489 mm
DN 20	3/4	423 mm	495 mm
DN 25	1	446 mm	518 mm
DN 32	1 1/4	474 mm	546 mm
DN 40	1 1/2	479 mm	551 mm
DN 50	2	485 mm	557 mm

性能说明

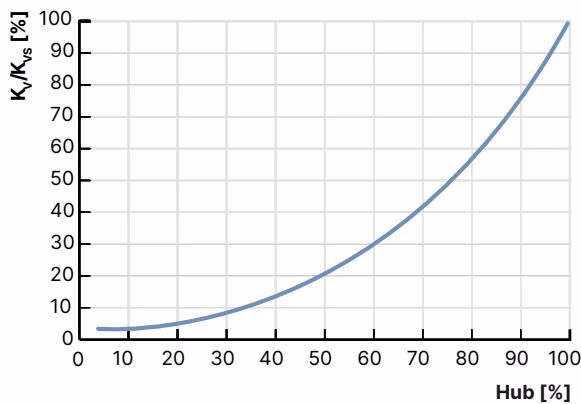

流量特性

• 等百分比流量特性曲线符合 DIN EN 60534-2-4 标准 (线性可按需提供)。
• 理论调节比：Kvs / Kva。
• 根据阀座标称尺寸，截止型控制阀具有不同的理论调节比。

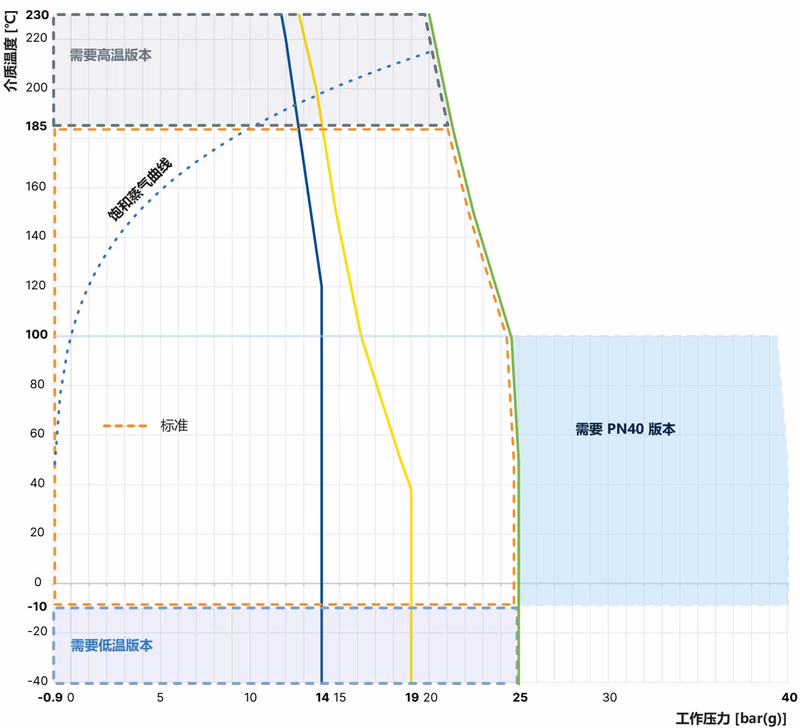

介质温度和工作压力的使用极限

除了最大工作压力外，Bürkert 过程阀的应用范围还受到依据相应标准的公称压力的限制。

维护与服务

运行 X.TUNE 功能后过程失控的危险

如果在介质压力下运行 X.TUNE，控制器将被错误调整。这将导致过程失控。切勿在介质压力下运行 X.TUNE。确保系统防止意外启动。

调整位置控制

不要在没有要求的情况下运行 X.TUNE！只有在随后拆下执行机构或更换了阀体时，才必须再次运行 X.TUNE 功能。运行 X.TUNE 功能时，位置控制将根据所用执行元件的物理行程进行调整。
