PN16
宝德 BURKERT（BURKERT）20017164 6013型是一款直动式紧凑型两位两通柱塞电磁阀，最大通径可达 DN 6.0。其止动器与柱塞导管焊接在一起，以提高耐压性和密封性。该特定型号具备 4.0mm 通径、黄铜阀体、FKM 密封件，并采用 12V DC 供电。Bürkert 专用底板接口（SFB 法兰）使该阀可组合安装在底板上，节省空间。电磁阀采用防震线圈设计，显著提升了耐用性。
常规技术参数
| 产品特征 | 规格 |
|---|---|
| 尺寸 | 参见尺寸部分 |
| 密封件 | FKM (氟橡胶) |
| 阀体 | 黄铜 |
| 线圈 | 聚酰胺或环氧树脂 |
| 公称直径 | DN 4.0 mm |
| 回路功能 | A (在断电位置关闭) |
| 电磁线圈的绝缘等级 | 聚酰胺线圈 B 级，环氧树脂线圈 H 级 |
| 负载周期 | 连续运行 100% ED |
| 工作电压 | 12 V DC |
| 电压允差 | ±10% |
| 工作介质 | 技术真空、中性气体和液体（如压缩空气、水、液压油） |
| 介质温度 | -10 °C 至 +100 °C (PA 线圈) |
| 粘度 | 最大 21 mm²/s |
| 电气连接 | 符合 DIN EN 175 301-803 A 型标准的插头接线片 |
| 管路接口 | 底板式 (SFB) |
| 防护等级 | IP65 (带电气连接插头) |
| 安装位置 | 任意，建议执行机构朝上 |
| 环境温度 | 最高 +55 °C |
回路功能
作用方式 A (WW A)： 两位两通电磁阀，直动式，在断电位置关闭。断电时，执行机构将阀门移动到失效-安全位置，关闭通过阀体的流路。

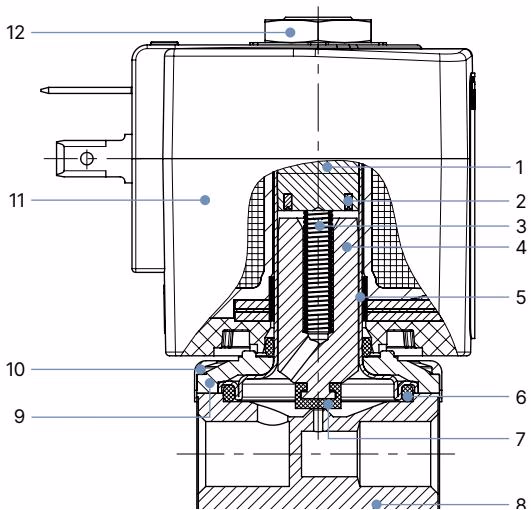

材料说明
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 止动器 | 不锈钢 1.4105/430F |
| 2 | 短路环 | 铜 (黄铜版本) / 银 (不锈钢版本) |
| 3 | 弹簧 | 不锈钢 1.4310/301 |
| 4 | 衔铁 | 不锈钢 1.4105/430F |
| 5 | 阀芯导向管 | 不锈钢 1.4303/305/308 |
| 6 | 密封件 | FKM |
| 7 | 阀芯密封件 | FKM |
| 8 | 阀体 | 黄铜 |
| 9 | 底板 | 钢，表面厚膜钝化 (黄铜版本) |
| 10 | 保护罩 | 聚酰胺 |
| 11 | 线圈 | PA (聚酰胺) / 环氧树脂 |
| 12 | 螺母 | 钢，表面厚膜钝化 (黄铜版本) |

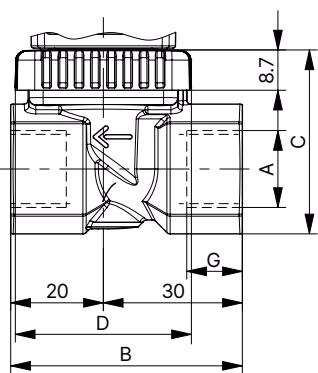

尺寸
INFO
注意：尺寸单位为 mm。
| 管路接口 | A [in] | B [mm] | C [mm] | D [mm] | G [mm] |
|---|---|---|---|---|---|
| 底板 | — | 32 | 14.3 | 32.6 | — |
| 线圈尺寸 | E [mm] | F [mm] |
|---|---|---|
| 5 | 32 | 45 |
| 6 | 40 | 51 |
性能说明
功耗 (作用方式 A)
| 公称直径 [mm] | 线圈功率 | 电功率 吸合 AC [VA] | 电功率 运行 AC [VA] | 线圈尺寸 | 切换时间 打开 [ms] | 切换时间 关闭 [ms] |
|---|---|---|---|---|---|---|
| 4.0 | 8 W AC 或 8 W DC (9) | 24 | 17 | 5 (32 mm) | 20 | 30 |
| 4.0 | 10 W AC 或 10 W DC (11) | 30 | 22 | 6 (40 mm) | 20 | 30 |
(括号中的值对应于 +20 °C 的线圈温度)
安装提示
WARNING
高压危险！ 在松开管路和阀门之前，请务必关闭压力并排空管路！安装时注意流向。遵守适用的承压设备事故预防和安全法规。
- 过滤： 仪表空气需过滤至 50 微米或更小的清洁空气、干燥空气或惰性气体。
- 管路： 建议阀门的入口和出口气动连接管道采用 1/2 英寸不锈钢或 PVC 管。阀门和控制设备之间的管路长度应尽可能短且无扭结。
- 安装位置： 任意位置，建议执行机构朝上安装。
