PWM 控制
宝德 (Burkert) 8691 型控制头设计用于 ELEMENT 21xx 型气动过程阀的分离式自动化。通过非接触式模拟传感器元件检测阀门位置，此元件在调试时借助示教功能自动识别和保存阀门最终位置。集成式先导控制阀控制单作用或双作用执行机构。可选通讯接口 AS 接口、IO-Link 或 büS（基于 CANopen）。
控制头和执行机构的设计可在无外部管道的情况下实现内部的控制空气通道。除电子位置反馈器，通过彩色高性能 LED 灯，即使在严酷的环境条件下，也能从视觉上清楚识别控制头上的设备状态。由耐化学性材料制成的阀体易于清洗，并为食品、饮料和制药行业中卫生工艺技术内的使用提供实用的 IP 防护。
常规技术参数
| 特点 | 参数 |
|---|---|
| 外壳材料 | PPS、不锈钢 |
| 密封件材料 | EPDM |
| 保护罩材料 | PC |
| 控制介质 | 中性气体、空气 (ISO 8573-1) |
| 供应压力 | 3 至 7 bar |
| 空气流量 | 250 l/min |
| 执行机构系列 | 21xx 型，执行机构 ∅ 70/90/130/225 mm |
| 防护等级 | IP65/IP67 符合 EN 60529，4X 符合 NEMA 250 |
| 环境温度 | -10 至 +55 °C (带先导阀)，-20 至 +60 °C (不带先导阀) |
电气参数
无现场总线通信：24 V DC
- 工作电压： 24 V DC ± 25%
- 功耗： 2 W 或 5 W (最大负载时)
- 输出： 每个输出最大 100 mA
带数字通信：IO-Link
- 工作电压： 24 V DC ± 25%
- 传输速率： 230.4 kbit/s
- 端口类别： A 和 B
带数字通信：Bürkert 系统总线 (büS)
- 工作电压： 18 至 30 V DC
- 电流消耗： 最大 120 mA
认证和符合性
- 防爆： ATEX II 3D Ex tc IIIC T135 °C Dc / II 3G Ex ec IIC T4 Gc; IECEx
- 北美： cULus 证书 (E238179)，FM 防爆 (Class I, Zone 2)

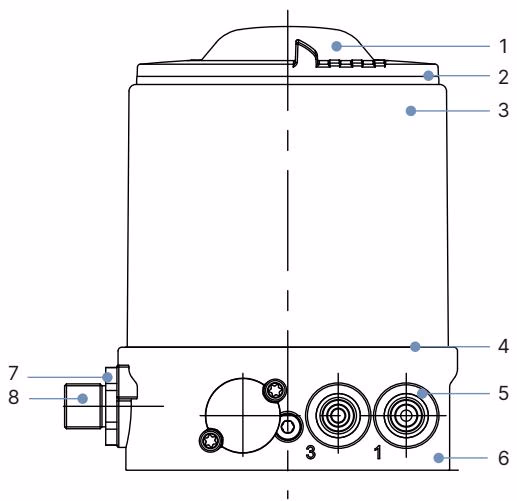

材料
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 保护罩 | PC |
| 2 | 密封件 | EPDM |
| 3 | 壳体罩 | 不锈钢 |
| 4 | 密封件 | EPDM |
| 5 | 快速插拔连接器 | POM/不锈钢 |
| 6 | 基本外壳 | PPS |
| 7 | 螺钉 | 不锈钢 |
| 8 | M12 插拔连接器 | 不锈钢 |
尺寸
连接方式
圆形插头 M12，8 针 (24 V DC)
圆形插头 M12，5 针 (IO-Link / büS)
组合方式
TopControl 调节阀系统由一个 8691 型控制头和一个 21xx ELEMENT 型控制阀（如 2100、2101、2103 型）组成。
