宝德 (Burkert) 8691 型控制头设计用于 ELEMENT 21xx 型和 CLASSIC 20xx 型气动过程阀的分散式自动化。通过非接触式模拟传感器元件检测阀门位置，此元件在调试时借助示教功能自动识别和保存阀门最终位置。集成式先导控制阀控制单作用或双作用执行机构。可选通讯接口 AS-Interface、IO-Link 或 büS（基于 CANopen）。
控制头和执行机构的设计可在无外部管道的情况下实现内部的控制空气通道。除电子位置反馈器外，通过彩色高性能 LED 灯，即使在严酷的环境条件下，也能从视觉上清楚识别控制头上的设备状态。由耐化学性材料制成的阀体易于清洗，并为食品、饮料和制药行业中卫生工艺技术内的使用提供实用的 IP 防护。专门针对设备清洁，阀体的 IP 防护由控制头中的超压提供支持。
技术参数
| 属性 | 参数值 |
|---|---|
| 外壳材料 | PPS、不锈钢 |
| 密封件材料 | EPDM |
| 保护罩材料 | PC |
| 设置阀门终点位置 | 通过自动或手动示教功能 |
| 状态指示 | 高功率 LED (颜色可单独调节) |
| 通信 | AS-Interface、IO-Link、Bürkert 系统总线 (büS) |
| 位置传感器 | 感应式 (非接触式)，带有自调节开关点 (PNP) |
| 线性执行机构的行程范围 | 2.5 至 45 mm |
| 控制介质 | 中性气体、空气，质量等级符合 ISO 8573-1 标准 |
| 供应压力 | 3 至 7 bar |
| 空气流量 | 250 l/min (用于进气和排气) |
| 环境温度 | -10 至 +55 °C (带先导阀) / -20 至 +60 °C (不带先导阀) |
| 防护等级 | IP65/IP67 符合 EN 60529，4X 符合 NEMA 250 标准 |
TIP
施加的现场气源压力必须比阀门执行机构所需的最小控制压力高 0.5 至 1 bar。
材料说明

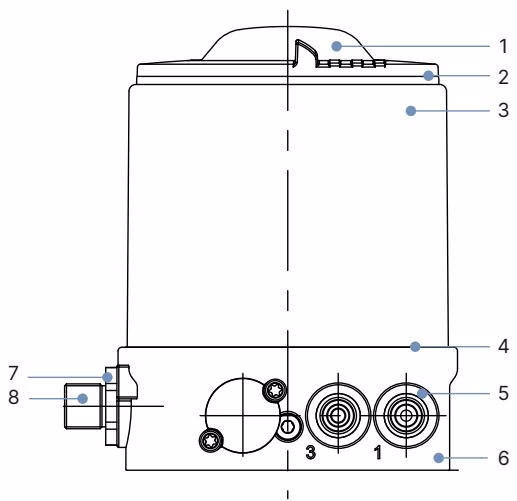

| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 保护罩 | PC |
| 2 | 密封件 | EPDM |
| 3 | 壳体罩 | 不锈钢 |
| 4 | 密封件 | EPDM |
| 5 | 快速插拔连接器螺纹接口 G 1/8 | POM/不锈钢 |
| 6 | 基本外壳 | PPS |
| 7 | 螺钉 | 不锈钢 |
| 8 | M12 插拔连接器 | 不锈钢 |
电气参数与通信
无现场总线通信：24 V DC
- 工作电压： 24 V DC ± 25%
- 功耗： 2 W 或 5 W，当有源数字输出处于最大负载时
- 输出： 每个输出最大 100 mA
带现场总线通信：AS-Interface
- 配置文件： S-B.A.E (AB 从站，最多 62 个从站/主站)
- 工作电压： 通过 ASi 电源 29.5 至 31.6 V DC
- 最大电流消耗： 110 mA
带数字通信：IO-Link
- IO-Link 版本： 1.1
- 传输速率： 230.4 kbit/s
- 端口类别： A 和 B
带数字通信：Bürkert 系统总线 (büS)
- 工作电压： 18 至 30 V DC
- 电流消耗： 最大 120 mA
认证和符合性
- 防爆 (ATEX/IECEx)： II 3D Ex tc IIIC T135 °C Dc / II 3G Ex ec IIC T4 Gc
- 北美 (美国/加拿大)： cULus 认证 (E238179)，FM 防爆 (Class I, Zone 2, AEx ec IIC T4 Gc)
- 中国强制认证 (CCC)： 具有此防爆认证的产品适合在中国引进并用于危险应用。
WARNING
在易爆区域使用时，请遵守单独的防爆铭牌和附加的防爆操作说明。请勿在点燃温度低于核准贴牌上规定的气体或粉尘环境中使用设备。
尺寸
组合选项

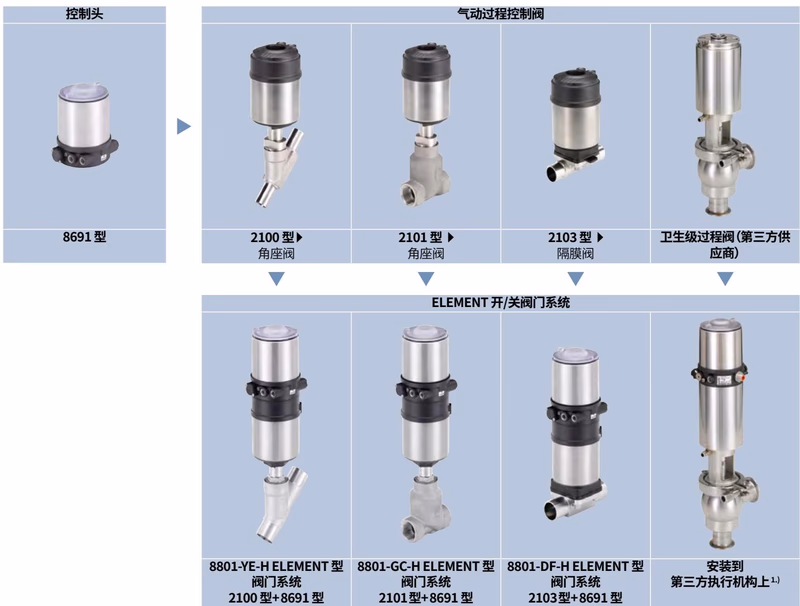

TopControl 调节阀系统由一个 8691 型控制头和一个 21xx ELEMENT 型控制阀组成。订购两个组件，获得一个完全组装好并经过测试的阀门。
8691 型可与以下产品组合使用：
- 2100 型： 适用于分散式自动化的 ELEMENT 气动二位二通斜座阀
- 2101 型： 适用于分散式自动化的 ELEMENT 气动二位二通直座阀
- 2103 型： 带不锈钢气动驱动器 (ELEMENT 型) 的二位二通隔膜阀
- 2104 型： 带不锈钢气动驱动器 (ELEMENT 型) 的 T 型隔膜阀
- 2105 型： 带不锈钢气动驱动器 (ELEMENT 型) 的罐底隔膜阀
- 2106 型： 气动操作的三通座阀 ELEMENT 系列
