宝德（BURKERT）8647 型 AirLINE SP 气动阀岛是一种模块化的电动气动自动化系统，由接口和阀组件组成。它们专为安全、完整地集成到 Siemens 公司分散式外围系统“SIMATIC ET 200SP”和“SIMATIC ET 200SP HA”而研发。在气动输出端处可连接气动操作式过程阀、气动滑块或其它气动组件。
如果反馈传感器安装在气动组件上，则在所属先导阀上显示控制气动组件的位置。由此，在调试和保养时可节约时间。该系统通过 LC 显示器实现轻松诊断，并支持阀门的安全关闭功能。
常规技术参数
| 产品特征 | 0460 型、6524 型、6525 型 |
|---|---|
| 阀体材料 | PA (聚酰胺)、PC (聚碳酸酯) (阀门: PA、PPS 或铝) |
| 密封件材料 | NBR (阀门: FKM、NBR 和 PUR) |
| 排列尺寸 | 11 mm |
| 手动开关 | 标准 |
| 阀槽的数量 | 对于单阀: 最多 64 个。对于脉冲阀和双阀: 最多 32 个 |
| 压力范围 | 真空至 10 bar (经 UL 认证的真空至 8 bar) |
| 流量 QNN 值 (空气) | 200 至 300 l/min，在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量 |
| 工作电压 | 24 V DC (±10% 允差) |
| 每个阀门的标称功率 | 对于单阀: 0.8 W。对于脉冲阀和双阀: 2x0.8 W，带功率降低功能 |
| 工作介质 | 含油和无油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器) |
| 防尘防水 | 在封闭的控制柜内为 IP20、IP65 |
| 通信接口 | PROFIBUS DP、PROFINET IO |
先导电磁阀
6524 型和 6525 型电磁阀

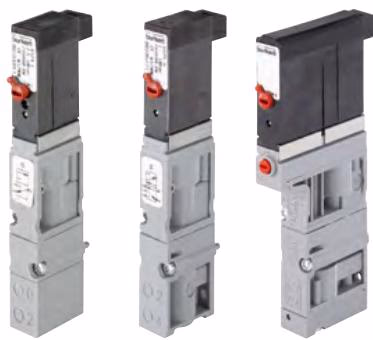

6524 型（单阀和双阀）和 6525 型（单阀）先导阀由 6144 型先导翻转电磁阀和气动座阀组成。作用原理允许在功耗小且切换时间短的情况下切换高压。先导阀标配手动开关。
- 6524 型: 二位三通阀或 2 个二位三通阀
- 6525 型: 二位五通阀
- 流量: 300 l/min
- 标称功率: 0.8 W (双阀为 2 × 0.8 W)
0460 型电磁阀
0460 型先导阀由带有双线圈的先导电磁阀和气动滑阀构成。作用原理允许在功耗小且切换时间短的情况下切换高压。所有阀门标配手动开关。
- 作用方式: 二位五通和三位五通双稳态
- 流量: 200 l/min
- 标称功率: 0.5 W 至 1 W (取决于功能)
AirLINE Quick

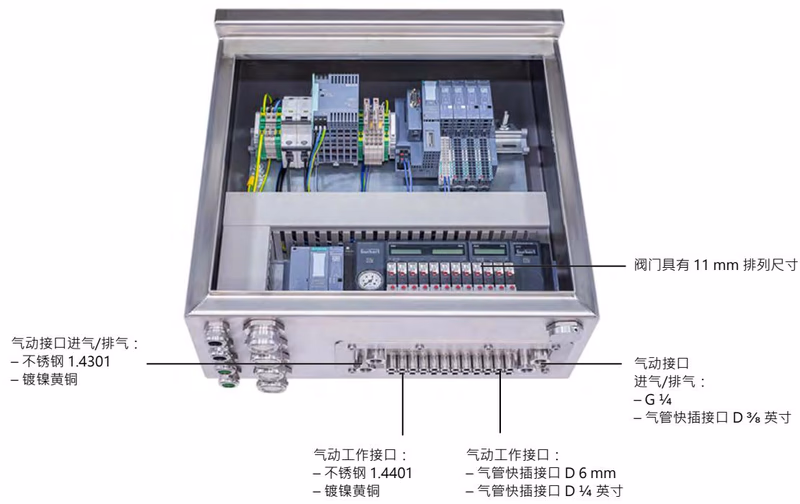

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。
您的优势
- 在控制柜中占用空间更少。
- 由此可使用更紧凑的控制柜。
- 通过直接在控制柜底板上连接软管接头，减少安装工作。
注意
由于尺寸原因，0460 型阀门无法与 AirLINE Quick 安装。
电路功能
| 符号 | 说明 |
|---|---|
| C (WW C) | 二位三通电磁阀，伺服辅助，不通电时常闭位置 |
| C (WW C) | 2×二位三通电磁阀，伺服辅助，不通电时常闭位置 |
| D (WW D) | 二位三通电磁阀，伺服辅助，不通电时常开位置 |
| H (WW H) | 二位五通电磁阀，伺服辅助。通过接口 (1) 加压，因此接口 (2) 或 (4) 皆处于压力之下。 |
| L (WW L) | 三位五通电磁阀。中间位置所有接口锁闭 |
| N (WW N) | 三位五通电磁阀。中间位置接口 2 和 4 排气 |
| Z (WW Z) | 二位五通电磁阀。带 2 个线圈的脉冲版本。 |
安全相关应用
8647 型 AirLINE SP 阀块支持与安全相关的关闭功能。
危险
6524 型和 6525 型阀门在断电时会回到静止位置。选择适当的阀门回路功能取决于应用并由用户负责。使用手轮操作阀门将替代电气关闭功能。
SIA 或 EVS 关闭功能： 此版本功能上非常有效，可实现单个阀门的外部关闭，或逐个模块关闭所有阀门。如果使用 SIA 或 EVS 进行关闭，PQ 模块的液晶显示屏上的诊断功能和显示画面仍然可用。
使用西门子 F-PM-E 电源模块启动系统： 该版本已有文档记录并经过安全评估。其符合相关标准（例如 DIN EN ISO 13849 或 EN IEC 62061）对安全相关控制系统的要求并适用于安全相关应用。如果使用 F-PM-E 电源模块进行关闭，在关闭期间，PQ 模块的液晶显示屏上的诊断功能和显示画面不可用。
