宝德（Burkert）8647 型 AirLINE SP 气动阀岛（订货号 20043852）是一种模块化的电动气动自动化系统，由接口和阀组件组成。专为安全、完整地集成到西门子分散式外围系统“SIMATIC ET 200SP”和“SIMATIC ET 200SP HA”而研发。气动操作的过程阀、气动缸或其它气动组件可连接至气动输出端。

如果反馈传感器安装在气动组件上，则在所属先导阀上显示控制气动组件的位置。由此，在调试和保养时可节约时间。

主要特点

• 直接连接到 SIMATIC ET 200SP 和 ET 200SP HA I/O 系统
• 可以完全集成到西门子工艺控制系统 PCS7 中
• 西门子 SIMATIC 自动化系统产品合作伙伴
• 通过 LC 显示器轻松诊断
• 可安全关闭阀门

常规技术参数

产品特征	0460 型、6524 型、6525 型
阀体材料	PA (聚酰胺)、PC (聚碳酸酯) (阀门: PA、PPS 或铝)
密封件材料	NBR (阀门: FKM、NBR 和 PUR)
排列尺寸	11 mm
手动开关	标准
阀槽的数量	对于单阀: 最多 64 个。对于脉冲阀和双阀: 最多 32 个
压力范围	真空至 10 bar (经 UL 认证的真空至 8 bar)
工作电压	24 V DC (±10% 允差)
电击防护	III 符合 DIN EN 61140, VDE 0140
防尘防水	在封闭的控制柜内为 IP20、IP65

系统概述

将西门子分布式 I/O 系统 SIMATIC ET 200SP / SP HA 的模块与 8647 型 AirLINE SP 阀块组合，构建一个集电子和气动元件于一体的集成系统。

连接单元

阀块的气源供应和排气通过连接单元实现。此外，阀块通过连接单元固定在标准导轨上。连接单元可选配压力表或电子压力传感器。

阀组件

阀组件将接口模块的电气控制信号转换为气动输出信号，并提供气动输出。阀组件有四插槽（4位阀组件）和八插槽（8位阀组件）两种。

电路功能

符号	说明
C (WW C)	二位三通电磁阀，伺服辅助，不通电时常闭位置
D (WW D)	二位三通电磁阀，伺服辅助，不通电时常开位置
H (WW H)	二位五通电磁阀，伺服辅助
L (WW L)	三位五通电磁阀，中间位置所有接口锁闭
N (WW N)	三位五通电磁阀，中间位置接口 2 和 4 排气
Z (WW Z)	二位五通电磁阀，带 2 个线圈的脉冲版本

认证和符合性

• 防爆: ATEX (BVS 18 ATEX E 078 XII 3G Ex ec IIC T4 Gc), IECEx (IEC Ex BVS 18.0068 X Ex ec IIC T4 Gc)。可选: 防爆作为 3 类设备适用于 2 区。
• 北美 (美国/加拿大): 可选美国和加拿大的 UL 列名认证，符合 UL 61010-1 和 CAN/CSA-C22.2 No. 61010-1。

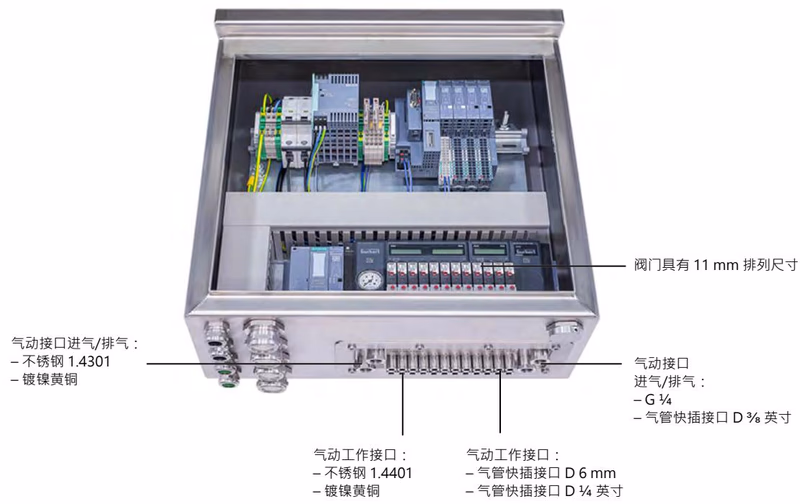

AirLINE Quick

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。

您的优势

• 在控制柜中占用空间更少
• 通过直接在控制柜底板上连接软管接头，减少安装工作

用于安全相关应用

6524 型和 6525 型阀门在断电时会回到静止位置。选择适当的阀门回路功能取决于应用并由用户负责。

使用 F-PM-E 电源模块启动系统

如果将 8647 型阀块运行在 ET 200SP 的 F-PM-E 24VDC/8A PPM ST 电源模块的电位组中，出于安全考虑，可以通过电源模块切断阀块的负载电压。

WARNING

使用手轮操作阀门将替代电气关闭功能。使用不带手轮的阀门型号，或者保护手轮以防意外调节。
