宝德（BURKERT）20044550（3361型）是一款电动二通直座控制阀，专为在严苛工作条件下实现高精度、动态闭环控制而设计。该特定型号配备 DN 15 法兰接口（DIN EN 1092-1），采用 24 V DC 供电，工作压力范围为 0 至 25 bar。带滚珠丝杠的电动执行机构能够以极高的精度定位调节锥，定位速度高达 6 mm/s，可几乎无延迟地响应过程信号。

3361 型采用抗恶劣天气、冲击和振动特性的设计，防护等级达到 IP65/IP67，非常适合在恶劣的环境条件中使用。经过流量优化的不锈钢阀体配备可更换的阀座，提供 50:1 的等百分比流量特性和 1.25 m³/h 的 Kv 值。该型号集成了定位器，配置为常闭（交付状态），并带有电能储存装置（SAFEPOS energy-pack），以确保在断电时阀门能运行至安全位置。

常规技术参数

特征	规格
设计类型	截止型控制阀
管道接口	法兰 DIN EN 1092-1, DN 15
工作压力	0 至 25 bar (PN 25)
Kv 值 (水)	1.25 m³/h
流量特性	等百分比 50:1
流向	阀座下流向（与关闭方向相反）
电源电压	24 V DC ± 10 % (最大残余波纹度 10 %)
介质温度	-10 °C 至 +185 °C
环境温度	-25 °C 至 +65 °C
防护等级	IP65/IP67 (DIN EN 60529), NEMA 4X
安全位置	常闭，带电能储存装置

认证和符合性

根据具体配置和版本代码，3361 型系列支持多种认证和符合性：

• 防爆： 可选 ATEX / IECEx (2/22 区)。
• 北美： 可选美国和加拿大 UL 列名认证。
• 饮用水： 可选适用于饮用水领域（最高 +85 °C）。
• 食品和饮料/卫生： 提供符合 FDA、USP、EC 法规 1935/2004 和中国食品 GB 标准的材料。
• 其他： 可选适用于氧气和氢气应用。

材料

组件	材料
阀体	不锈钢 CF3M
阀杆	不锈钢 1.4401 (316) / 1.4404 (316L)
阀杆密封件	PTFE V形圈(实心)带弹簧补偿
阀座密封件	不锈钢(可选硬化)、PTFE 或 PEEK密封垫圈
执行机构外壳	铝合金, 有粉末涂层
显示屏外壳/盲盖	PPS(标准), 不锈钢 1.4301(对于 ATEX/IECEx)
密封件 (执行机构)	EPDM

性能说明

流量特性

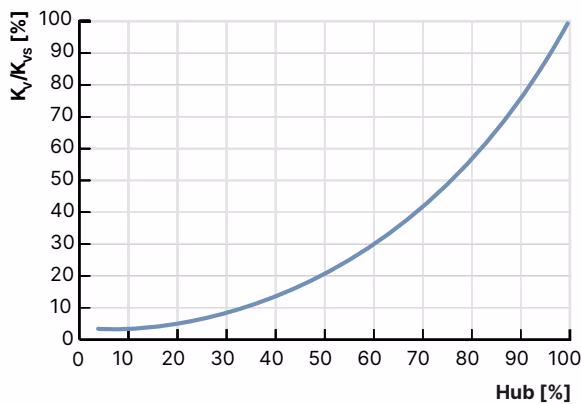

该阀门具有符合 DIN EN 60534-2-4 标准的等百分比流量特性曲线。理论调节比根据阀座标称尺寸而有所不同，最高可达 50:1。

使用极限

除了最大工作压力外，Bürkert 过程阀的应用范围还受到依据相应标准的公称压力的限制。

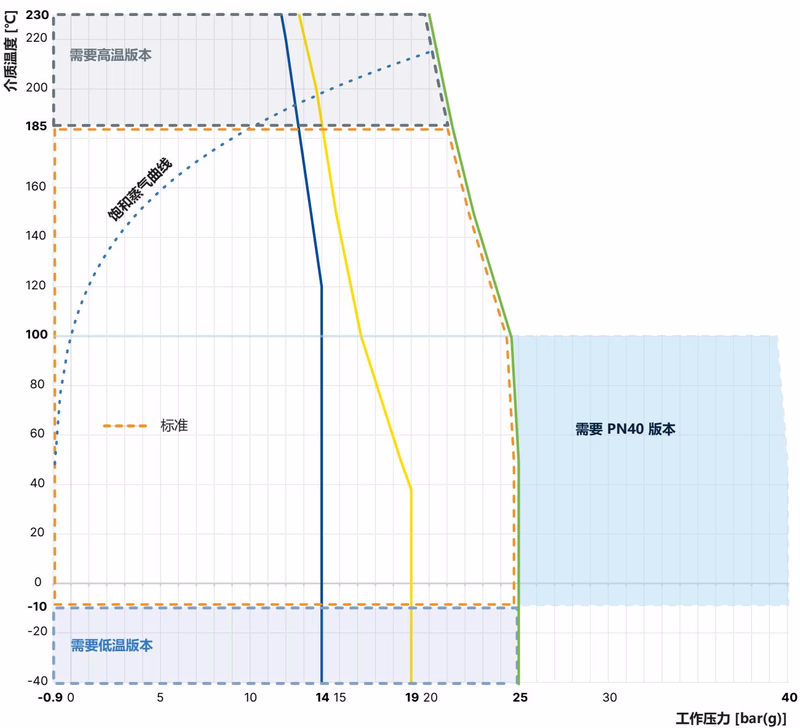

环境和介质的最高允许温度是相互关联的。最高允许温度特性曲线在最大工作条件下确定。

AG2 执行机构使用极限：

AG3 执行机构使用极限：

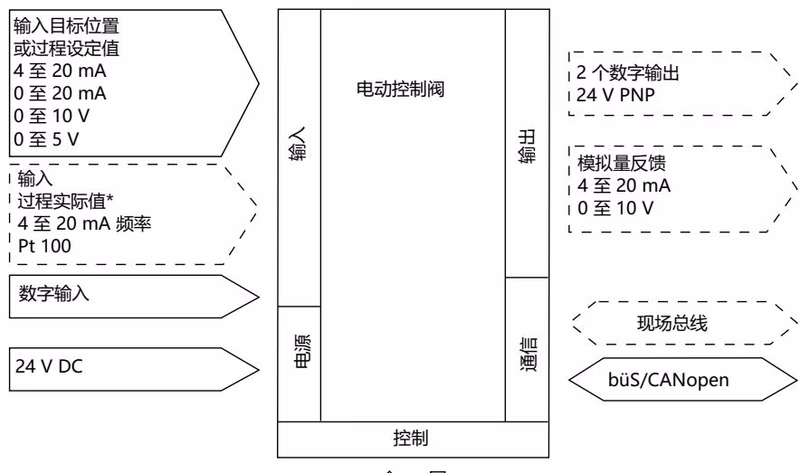

电气控制和接口

执行机构的位置是根据目标位置来控制的。目标位置由外部标准信号或通过现场总线（数字）指定。

控制数据

• 模拟量设定值输入： 与电源电压和模拟量输出电气隔离。0/4 至 20 mA (输入电阻 70 Ω) 或 0 至 5/10 V (输入电阻 22 kΩ)。
• 模拟量输出： 最大电流 10 mA (对于电压输出 0 至 5/10 V)。负载 0 至 800 Ω (对于电流输出 0/4 至 20 mA)。
• 数字输入： 0 至 5 V = log "0", 10 至 30 V = log "1"。
• 数字输出： PNP, 电流限制 100 mA。

产品结构与设计

电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号或现场总线被控制的。

集成式定位器

执行机构的位置（开度）是根据目标位置值来调节的。位移传感器检测电动线性执行机构的实际位置 (POS)。然后定位器将该实际位置值与被指定为标准信号的目标位置值 (CMD) 进行比较。如果存在调节偏差 (Xd1)，则通过操纵变量 CTRL 控制电动执行机构，并相应地更改实际位置值。

集成式过程控制器（可选）

过程控制可以通过另外安装的 PID 控制器来进行。根据外部信号（如液位、压力、流量、温度）确定过程设定值和过程实际值，通过控制参数计算阀门的目标位置。

维护与备件

X.TUNE 校准

请勿在没有必要的情况下运行 X.TUNE！仅在拆卸执行机构或更换阀体后，才必须再次运行 X.TUNE 功能。切勿在介质压力下运行 X.TUNE，否则会导致控制器调节错误并引发失控过程。

3361 型可用的备件套件包括：

• 调节锥套件： 调节锥、弹簧式圆柱销、石墨密封件和润滑剂。
• 阀座套件： 阀座和石墨密封件（阀座尺寸 25 起带 O 型圈）。
• 填料函密封套件： 填料函的各个部件、石墨密封件和润滑剂。
• 填料函导杆： 导杆、石墨密封件和润滑剂。
• SAFEPOS energy-pack： 插入式模块，用于在断电时提供安全位置能量。
