宝德（BURKERT）Type 3361 创新的过程控制阀是适应高要求的控制任务和使用条件的解决方案。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于高达 6 mm/s 的高定位速度，可以几乎无延时地反馈过程信号并根据客户的要求做出改变。介质的压力变化或波动不会影响阀门位置。经过流量优化的阀体最多可装配 5 个不同的阀座，以精准适应客户要求。
如有必要，可在断电时通过选装的蓄能器运行至安全位置。执行机构和阀门具有相互完美匹配且带有坚固表面的封闭式设计。这可确保达到快速无残留的易清洁性这一卫生要求。因其防护等级 IP65/IP67 和较高的抗冲击与抗振动特性，3361 型在恶劣的环境条件中使用也毫无问题。
主要特征
- 高精度动态调节
- 抗恶劣天气、冲击和振动特性的设计
- 由于阀座可更换，每种接口尺寸有多个 Kvs 值
- 有位置调节器和过程控制器可供选择
- 提供氢气版本
常规技术参数
| 产品特征 | 规格 |
|---|---|
| 设计类型 | 截止型控制阀 |
| 公称直径 | DN 10 至 100, NPS 3/8 至 4 |
| 断电状态下的安全位置 | 带有 SAFEPOS energy-pack 储能装置：打开、关闭或可自由编程的位置。不带：在最后一个位置受阻 |
| 流向 | 与关闭方向相反 (阀座下) |
| 控制器版本 | 定位器或过程控制器 (可选) |
| 工作压力 | 0 至 25 bar(g)，40 bar(g) 可按需提供。真空版本低至 -0.9 bar(g) (可选) |
| 公称压力 | PN 25/PN 40 (DIN EN 1333), Class 150 (DIN EN 1759) |
| Kvs 值 | 0.1 至 140 m³/h |
| 流量曲线 | 等百分比、线性 (可按需提供) |
| 阀座泄漏 | Class III、IV 和 VI (DIN EN 60534-4) |
| 理论调节比 | 达到 50:1 |
| 移动速度 | 6 mm/s (AG2 1300 N), 4 mm/s (AG2 2500 N), 3 mm/s (AG3 7700 N / 10000 N) |
| 工作电压 | 24 V DC ± 10 % (最大残余波纹度 10 %) |
| 现场总线 (数字) | Bürkert 系统总线 (büS), CANopen, EtherNet/IP, PROFINET, Modbus TCP, EtherCAT |
| 工作介质 | 蒸气、中性气体、水、酒精、油、燃料、液压油、盐溶液、有机溶剂、氧气、氢气、碱液 |
| 介质温度 | -40 °C 至 +230 °C |
| 防护等级 | IP65/IP67 (DIN EN 60529), NEMA 4X |
认证和符合性
- 防爆：可选 ATEX / IECEx (作为 3 类设备适用于 2/22 区)。
- 北美：可选执行机构经美国和加拿大 UL 列名认证 (UL 61010-1)。
- 饮用水：可选适用于饮用水领域 (最高温度 +85 °C)。
- 食品和饮料/卫生：FDA, USP, 欧洲议会和理事会 EC 法规 1935/2004, 中华人民共和国食品 GB 标准。
- 其他：可用于氧气、氢气以及符合 TA-Luft 标准。
材料
| 组件 | 材料 |
|---|---|
| 阀杆 | 不锈钢 1.4401 (316)/1.4404 (316L) |
| 阀杆密封件 | PTFE V形圈(实心)带弹簧补偿 |
| 导杆 | 不锈钢 1.4404 (316L) |
| 填料函管 | 不锈钢 1.4401 (316) |
| 阀体密封件 | 石墨或 PTFE |
| 阀座密封件 | 不锈钢 1.4571(可选硬化)、PTFE 或 PEEK密封垫圈 |
| 调节锥 | 不锈钢 1.4571(可选硬化) |
| 阀座 | 不锈钢 1.4571(可选硬化) |
| 阀座的 O型圈 | EPDM 或 PTFE |
| 阀体 | 不锈钢 CF3M |
性能说明

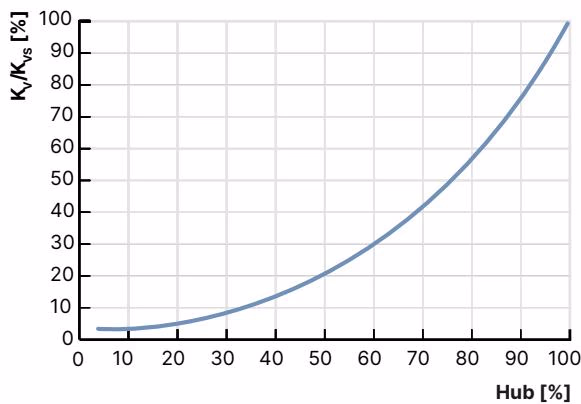

流量特性
- 等百分比流量特性曲线符合 DIN EN 60534-2-4 标准（线性可按需提供）。
- 理论调节比：Kvs / Kva。

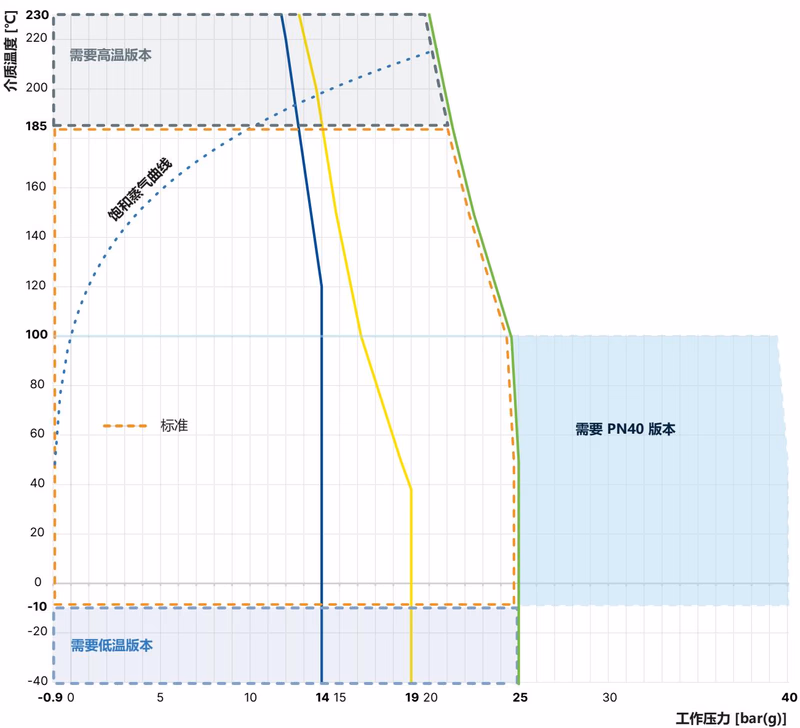

使用极限
除了最大工作压力外，Bürkert 过程阀的应用范围还受到依据相应标准的公称压力的限制。
可选版本使用限制
- 高温版本：通过适配阀杆密封件，该版本适合针对蒸汽、中性气体和其他高达 +230 °C 的载热介质的应用。
- 真空版本：无溢流孔，该版本适用于低至 -0.9 bar(g) 的压力。
- 低温版本：适用于最低至 -40 °C 的介质温度。
- 氧气版本：适用于高达 25 bar(g) 的工作压力以及高达 +60 °C 的介质温度。
- 氢气版本：适用于高达 40 bar(g) 的工作压力以及高达 +100 °C 的介质温度。

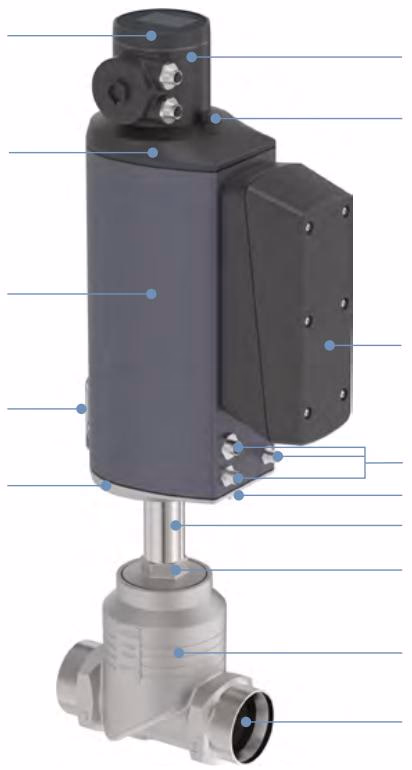

产品特征和结构
电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号（模拟）或现场总线（数字）被控制的。定位器和过程控制器可作为控制器版本使用。电动线性执行机构以具有最佳效率的方式设计。同时，即使在指定的最大介质压力下，其也能使阀门在断电停止状态下保持紧闭和就位。
集成式控制器
- 集成式定位器：执行机构的位置（开度）是根据目标位置值来调节的。目标位置由外部标准信号（模拟量）或通过现场总线（数字）指定。
- 集成式过程控制器（可选）：过程控制可以通过另外安装的 PID 控制器来进行。根据外部信号（如液位、压力、流量、温度）确定过程设定值和过程实际值，通过控制参数计算阀门的目标位置。
