宝德（Bürkert）3361 型 (20052904) 电动二通直座控制阀是适应高要求的控制任务和使用条件的解决方案。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于高达 6mm/s 的高定位速度，可以几乎无延时地反馈过程信号并根据客户的要求做出改变。介质的压力变化或波动不会影响阀门位置。

经过流量优化的阀体最多可装配 5 个不同的阀座，以精准适应客户要求。执行机构和阀门具有相互完美匹配且带有坚固表面的封闭式设计。这可确保达到快速无残留的易清洁性这一卫生要求。因其防护等级 IP65/IP67 和较高的抗冲击与抗振动特性，3361 型在恶劣的环境条件中使用也毫无问题。

常规技术参数

产品特征	说明
设计类型	截止型控制阀
公称直径	DN 10 至 100, NPS 3/8 至 4 (20052904 为 3")
断电安全位置	带有 SAFEPOS 储能装置：打开、关闭或可自由编程的位置。不带：在最后一个位置受阻
流向	与关闭方向相反 (阀座下)
控制器版本	定位器或过程控制器 (可选)
工作压力	0 至 25 bar(g)，40 bar(g) 可按需提供 (20052904 最大 17 bar)
公称压力	PN 25/PN 40 (DIN EN 1333), Class 150 (DIN EN 1759)
流量曲线	等百分比、线性 (可按需提供)
阀座泄漏	Class III、IV 和 VI (DIN EN 60534-4)
工作电压	24 V DC ± 10 % (最大残余波纹度 10 %)
防护等级	III (DIN EN 61140)
外壳防护等级	IP65/IP67 (DIN EN 60529), NEMA 4X

INFO

执行机构尺寸：

• AG2：执行机构尺寸 2 具有 1,300 或 2,500 N 的标称力，适用于阀座标称尺寸 3 至 50。
• AG3：执行机构尺寸 3 具有 7,700 或 10,000 N 的标称力，适用于阀座标称尺寸 40 至 100 (20052904 使用 AG3 10000 N)。

认证和符合性

• 防爆 (可选)：ATEX (II 3G Ex ec IIC T4 Gc, II 3D Ex tc IIIC T135 °C Dc) 和 IECEx。
• 北美认证：执行机构经美国和加拿大 UL 列名认证 (UL 61010-1)。
• 饮用水：适用于最高温度 +85 °C 的饮用水领域 (TrinkwasserV)。
• 食品和饮料：符合 FDA《联邦法规汇编》、USP 生物相容性以及 EC 法规 1935/2004。
• 氧气与氢气：可选适用于氧气和氢气应用的版本。

材料

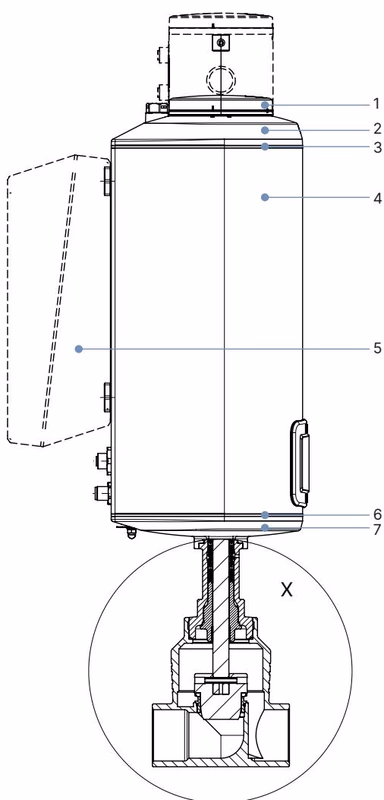

执行机构 (AG2 / AG3)

编号	组件	材料
1	显示屏外壳/盲盖	PPS (标准), 不锈钢 1.4301 (对于 ATEX/IECEx)
2	执行机构盖	PPS (AG2) / PC (AG3)
3	密封件	EPDM
4	执行机构外壳	铝合金, 有粉末涂层
7	执行机构底部	PPS (AG2) / 不锈钢 1.4308 (AG3)

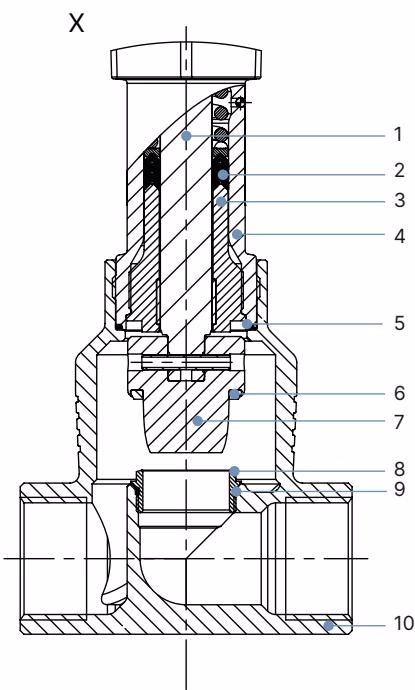

阀体

编号	组件	材料
1	阀杆	不锈钢 1.4401 (316)/1.4404 (316L)
2	阀杆密封件	PTFE V形圈(实心)带弹簧补偿
5	阀体密封件	石墨或 PTFE
6	阀座密封件	不锈钢 1.4571、PTFE 或 PEEK (20052904 使用 PEEK)
7	调节锥	不锈钢 1.4571 (可选硬化)
10	阀体	不锈钢 CF3M

尺寸

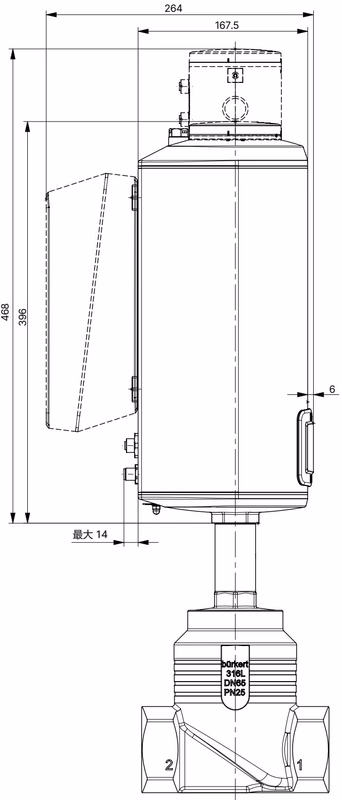

执行机构 AG3

DN	NPS	H1 (标准版本)	H2 (现场总线版本)
40	1 1/2	560 mm	632 mm
50	2	566 mm	638 mm
65	2 1/2	620 mm	692 mm
80	3	628 mm	700 mm
100	4	638 mm	710 mm

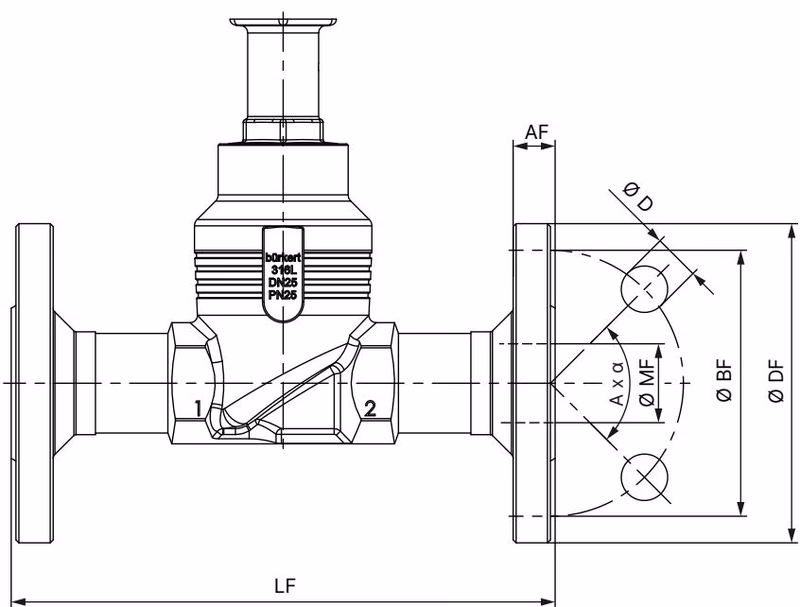

带法兰连接的阀体

ANSI B 16.5 Class 150 (FTF 37 依据 DIN EN 558-2)

NPS	∅ DF	LF	∅ BF	AF	∅ D	A x α	∅ MF
1/2	89	184	60.5	11.2	15.7	4 × 90°	15.7
3/4	99	184	69.9	12.7	15.7	4 × 90°	20.8
1	108	184	79.2	14.2	15.7	4 × 90°	26.7
1 1/2	127	222	98.6	17.5	15.7	4 × 90°	40.9
2	152	254	120.7	19.1	19.1	4 × 90°	52.6
2 1/2	178	276	139.7	22.3	19.1	4 × 90°	62.7
3	190	298	152.5	23.9	19.1	4 × 90°	78.0
4	229	352	190.5	23.9	19.1	8 × 45°	102.4

产品结构与设计

电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号（模拟）或现场总线（数字）被控制的。定位器和过程控制器可作为控制器版本使用。

电动线性执行机构以具有最佳效率的方式设计。同时，即使在指定的最大介质压力下，其也能使阀门在断电停止状态下保持紧闭和就位。设备可以选配 SAFEPOS energy-pack 储能装置。在断电的情况下，它为执行机构提供必要的能量，以使阀门移动到所需要的位置，这个位置可以通过菜单设置。

TIP

阀门位置可以通过 2 种方式手动改变：要么通过电动手动开关，要么在没有电源电压的情况下通过机械式手动开关。
