宝德（BURKERT）3361型（订货号：20066032）创新的电动二通直座控制阀是适应高要求的控制任务和使用条件的理想解决方案。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于高达 6 mm/s 的高定位速度，可以几乎无延时地反馈过程信号并根据客户的要求做出改变。介质的压力变化或波动不会影响阀门位置。经过流量优化的阀体可精准适应工艺要求。执行机构和阀门具有相互完美匹配且带有坚固表面的封闭式设计，确保达到快速无残留的易清洁性这一卫生要求。因其防护等级 IP65/IP67 和较高的抗冲击与抗振动特性，在恶劣的环境条件中使用也毫无问题。

产品特征

• 高精度动态闭环调节
• 抗恶劣天气、冲击和振动特性的设计
• 卫生设计表面，易于清洁
• 集成式定位器，用于精确的流量调节
• 真空版本，适用于低至 -0.9 bar(g) 的压力

常规技术参数

属性	参数值
设计类型	截止型控制阀
公称直径	DN 20 (3/4")
流向	与关闭方向相反 (阀座下)
工作压力	-0.9 至 25 bar(g)
公称压力	PN 25 (DIN EN 1333), Class 150 (DIN EN 1759)
Kv 值 (水)	7.1 m³/h
阀座泄漏	Class VI (DIN EN 60534-4)
移动速度	6 mm/s (对于 AG2 驱动力 1300 N)
工作电压	24 V DC ± 10 % (最大残余波纹度 10 %)
工作电流	最大 3 A (在最大负载下)
介质温度	-10 °C 至 +130 °C
环境温度	-25 °C 至 +55 °C
防护等级	IP65/IP67 (DIN EN 60529), NEMA 4X

INFO

所有电气参数均基于 +25 °C 下的 24 V 电源电压。环境和介质的最高允许温度是相互关联的。

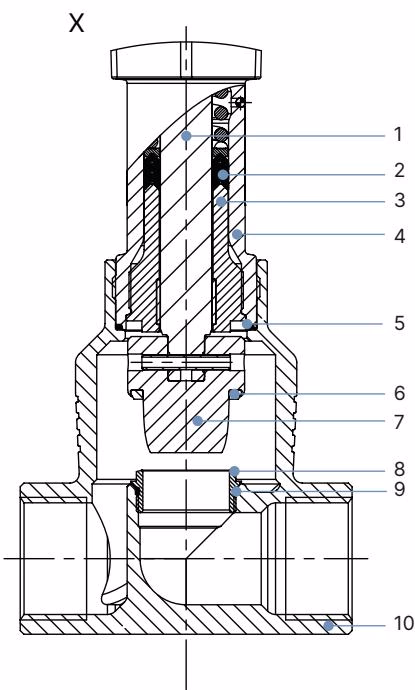

材料说明

编号	组件	材料
1	阀杆	不锈钢 1.4401 (316) / 1.4404 (316L)
2	阀杆密封件	PTFE V形圈(实心)带弹簧补偿
3	导杆	不锈钢 1.4404 (316L)
4	填料函管	不锈钢 1.4401 (316)
5	阀体密封件	石墨或 PTFE
6	阀座密封件	PTFE 密封垫圈
7	调节锥	不锈钢 1.4571
8	阀座	不锈钢 1.4571
9	阀座的 O型圈	EPDM 或 PTFE
10	阀体	不锈钢 CF3M

尺寸

执行机构 (AG2)

注意：尺寸单位为 mm，除非另行说明。对于 DN 20 (3/4")，标准版本高度 (H1) 为 423 mm。

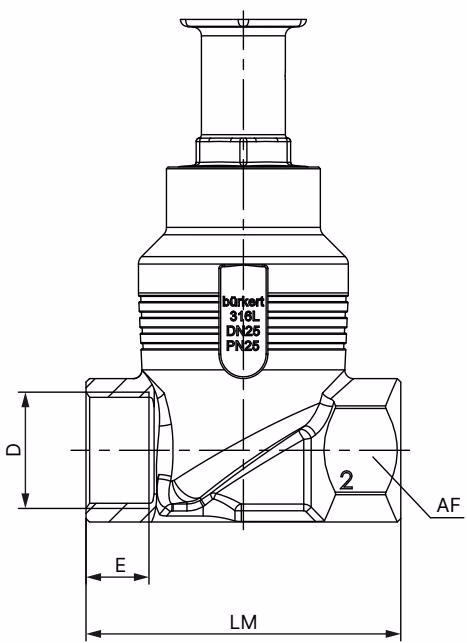

带螺纹接口的阀体

DN	NPS	G (DIN ISO 228-1)	LM	AF
20	3/4	16	75	34

性能说明

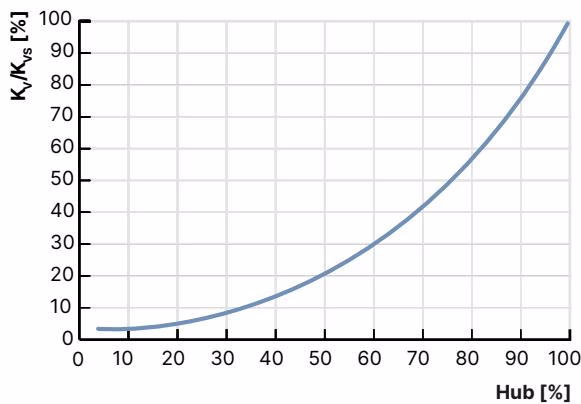

流量特性

• 等百分比流量特性曲线符合 DIN EN 60534-2-4 标准。
• 理论调节比： 50:1 (适用于 DN 20，阀座标称尺寸 20)。

WARNING

通过使用塑料 (PTFE) 作为密封材料，可以使调节阀达到紧密关闭 (泄漏等级 VI)。在由于严苛的工艺条件（如气蚀或磨蚀性介质）而导致侵蚀增加的情况下，不建议使用软密封。
