宝德（BURKERT）2973 型手动隔膜阀由一个手动执行机构、一个膜片和一个两通阀体组成。带塑料手轮的手动执行机构允许在卫生或腐蚀性环境中使用。利于流动的无死区阀体能够实现高流量，用途广泛。阀体和隔膜有各种常见的材料和规格可供选择。
执行机构具有紧凑的可高压灭菌设计，与所有其他 Bürkert 隔膜阀兼容。我们还推出了防爆的 ATEX/IECEx 设备型号。手动执行机构带有一个光学位置指示器，其行程刻度可重复。执行机构还具有可调节的行程上限和下限和/或锁定装置。手动执行机构还可以选配位置反馈传感器。
常规技术参数
| 产品特征 | 说明 |
|---|---|
| 锻造阀体 (VS) | 锻造不锈钢 1.4435 符合 BN2 DIN EN 10222-5、F316L 符合 ASTM A182/A182M 和 316L 符合 ASME BPE |
| 管压式阀体 (VP) | 不锈钢管 1.4435-BN2 / UNS S31603 (316L) 符合 DIN 11866、ASTM A269 / A270、DIN EN 10217-7 / 10216-5 |
| 铸造阀体 (VG) | 不锈钢铸件 1.4435 / 316L |
| 塑料阀体 (PW, PV, PP, PD) | PVC-C, PVC-U, PP, PVDF |
| 隔膜 | EPDM (AD), PTFE/EPDM (EA), 高级 PTFE/EPDM (EU), GYLON®/EPDM 层压 (ER) |
| 执行机构 | 不锈钢/PPS (隔膜底座/手轮) |
| 隔膜尺寸 | 15...50 |
| 工作介质 | 中性气体和液体，高纯度，无菌，腐蚀性或研磨性介质 |
| 环境温度 | -10...+130 °C (短时间内高达 +150 °C)，可高温灭菌 |
认证和符合性
- FDA: 由 EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU) 和 GYLON®/层压 EPDM (ER) 材料制成的隔膜就其成分而言符合由 FDA 发布的《联邦法规汇编》。
- USP: 隔膜根据 USP Class VI 进行测试。
- EC 法规 1935/2004: 隔膜适用于食品和饮料。
- 防爆 (可选): EPS 18 ATEX 2 008 X II 2G Ex h IIC T4…T2 Gb / II 2D Ex h IIIC T135 °C…T300 °C Db。IECEx EPS 18.0007X。

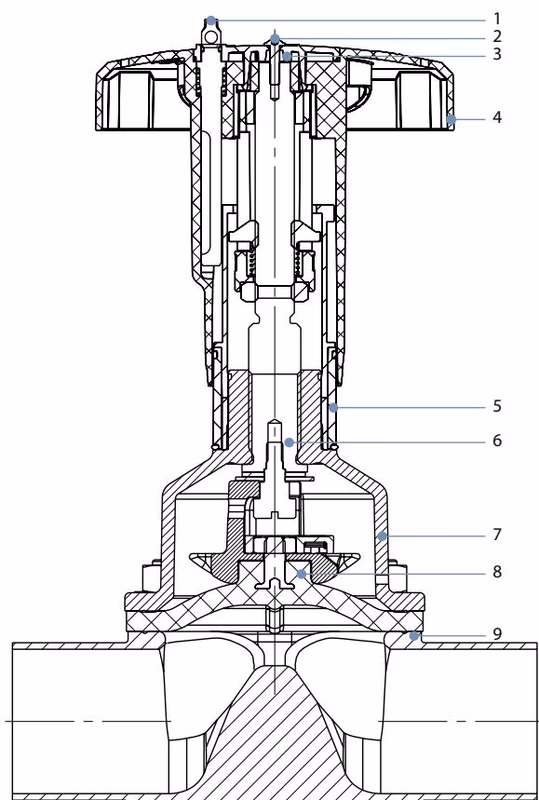

材料
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 锁定销 | 不锈钢 1.4305 |
| 2 | 螺栓 | 不锈钢 A2 |
| 3 | 手轮盖 | 聚酰胺 (PA) |
| 4 | 手轮 | 聚苯硫醚 (PPS) |
| 5 | 可视化位置指示器 | 聚酰胺 (PA) |
| 6 | 阀杆 | 不锈钢 1.4305 |
| 7 | 隔膜底座 | 不锈钢 1.4308 |
| 8 | 隔膜 | EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON®/EPDM 层压 (ER) |
性能说明
流量特点 (锻造阀体 VS)
| 隔膜尺寸 [mm] | 管道接口 [inch] | Kv 值 水 [m³/h] (DIN EN ISO 1127) | Kv 值 水 [m³/h] (ASME BPE) |
|---|---|---|---|
| 15 | 1/2 | 6.5 | 3.1 |
| 20 | 3/4 | 12.5 | 8.4 |
| 25 | 1 | 18 | 15.5 |
| 40 | 1 1/2 | 41 | 37 |
| 50 | 2 | 66 | 66 |
INFO
对于不同的隔膜材料，K 值可能会略有不同。在 +20 °C，阀门入口压力 4 bar，阀门出口压力 3 bar 时测量。
介质压力
| 隔膜尺寸 | 最大静态工作压力 [bar] | 拧紧扭矩 EPDM, FKM [Nm] | 拧紧扭矩 PTFE/EPDM [Nm] |
|---|---|---|---|
| 15 | 10 | 0.8 | 1.7 |
| 20 | 10 | 0.9 | 3 |
| 25 | 10 | 1.2 | 3.5 |
| 32 | 10 | 2.5 | 4 |
| 40 | 10 | 4.5 | 7 |
| 50 | 10 | 6 | 11 |
WARNING
以下拧紧扭矩值基于上述静态介质压力。扭矩过大可能会导致膜片的使用寿命缩短。对于规定的拧紧扭矩，公差为 +10%。
功能与操作
通过手动操作手轮，力通过阀杆传递，从而打开或关闭阀门。逆时针转动手轮打开阀门，顺时针转动关闭阀门。
位置指示器
逆时针转动手轮时，随着阀门进一步打开，黄色的位置指示器及其上的刻度会显露出来。手轮上的刻度决定了手轮的旋转位置（297x 型：50 个位置）。行程刻度显示阀门的相对位置，并作为确定旋转位置的固定点。
设置行程上限和下限
可以为 2973 型（隔膜尺寸 15…50）设置行程上限和下限。为此使用一个调节套筒。
- 顺时针转动手轮，将阀门移动到关闭位置。
- 松开手轮上的螺钉并取下手轮。
- 顺时针拧紧调节套筒直至停止。此时已设置行程下限。
- 将手轮安装在执行机构上。
- 将阀门移动到所需的最大打开位置。
- 松开手轮上的螺钉并取下手轮。
- 向上拉调节套筒，同时逆时针拧紧直至停止。此时已设置行程上限。
锁定手轮
对于 2973 型（隔膜尺寸 15…50），可选配锁定机构以防止意外或未经授权的操作。锁定销带有一个孔 (Ø 3.8)，可以使用挂锁防止未经授权的使用。
- 向下推锁定销并旋转 180°（顺时针或逆时针）。锁定销必须锁定在其最终位置，以便孔再次完全可见。
- 将挂锁穿过锁定销中的孔并固定。
