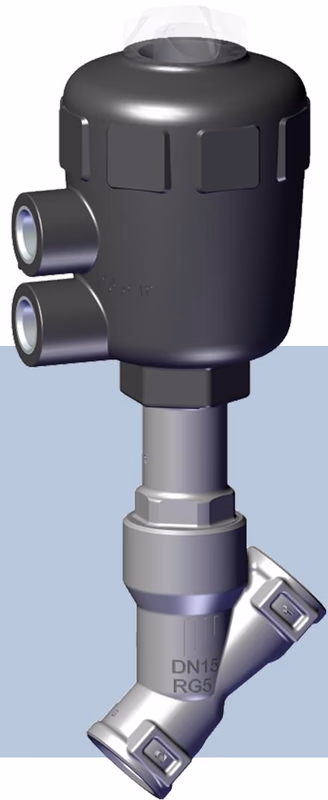

宝德（BURKERT）2000型（SKU 20071968）是一款专为离散过程自动化优化的气动二位二通角座阀。该型号配备不锈钢阀体、PA（聚酰胺）执行机构和焊接接口（DN 32）。久经考验的自动调节填料密封件确保了高密封性。这款免维护且坚固的阀门可以加装用于位置显示、行程限制或手动紧急操作的各种配件。

产品结构与工作原理

外控式角座阀由一个单作用气动活塞执行机构操作。流线型的流道设计可实现高流量值。

控制功能 A (CFA)

阀门在静止位置通过弹簧力关闭。弹簧力对摆板产生闭合力。该力通过与驱动活塞相连的阀杆传递。

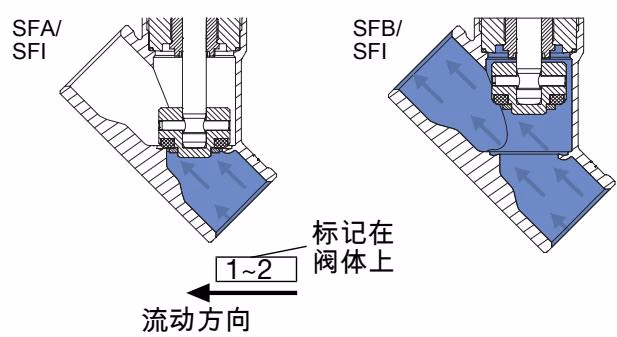

流动方向

阀座下流向（逆介质流关闭）： 由于介质位于摆板下方，工作压力有助于打开阀门。流体入口位于阀座下方。此流向适用于液体、蒸汽和气体。

阀座上流向时存在水锤危险！

当流体在阀座上流向时，如果使用液体介质，水锤现象可能会导致管路和设备爆裂。因此，阀座上流向的阀门不适用于液体介质。

技术数据

工作条件

参数	值
工作压力	0 至 16 bar(g)
控制压力	1.6 至 10 bar(g)
介质温度	-10 °C 至 +185 °C
环境温度	-10 °C 至 +60 °C
Kv 值 (水)	30 m³/h

材料

部件	材料
阀体	不锈钢
执行机构	PA (聚酰胺)
阀座密封件	PTFE
填料函	PTFE V 型圈，带弹簧补偿
阀杆	不锈钢 1.4401 / 1.4404

尺寸

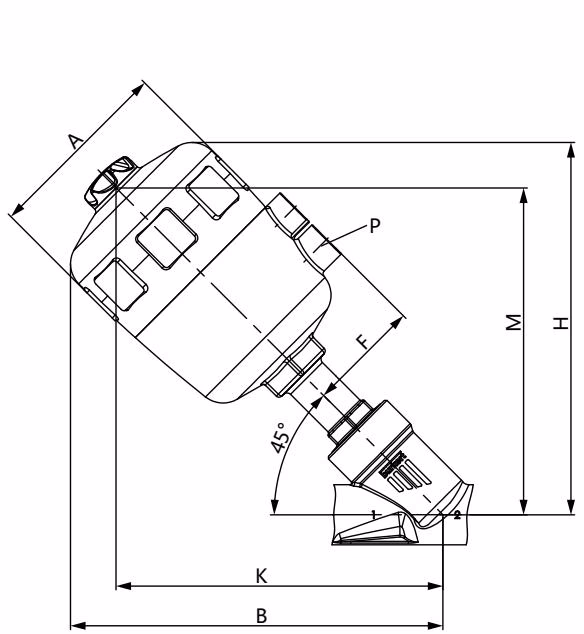

执行机构尺寸

执行机构尺寸 ∅	∅ A [mm]	B / H [mm]	K / M [mm]	P [inch]	BS / HS [mm]
63 (E)	80	188	169	G 1/4	257

(注：上表显示的是 DN 32 搭配 63 尺寸执行机构的尺寸)

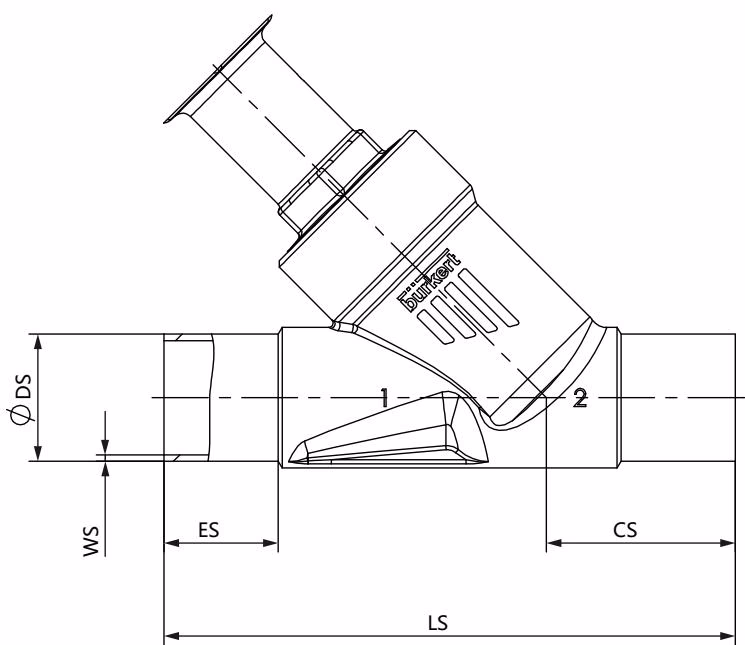

焊接接口尺寸

DN	ES	CS	LS	∅ DS	WS
32	26	45	145	42.4	2.0

(注：尺寸单位为 mm，适用于 DIN EN ISO 1127 / ISO 4200 / DIN 11866 系列 B)

安装

• 安装位置任意，建议执行机构朝上。
• 在连接阀门之前，确保管路对齐且无应力。
• 注意流动方向。
• 安装前清洁管路中的污染（密封材料、碎屑等）。

带有焊接接口的设备安装

在焊接阀体之前，必须从阀体上拆下执行机构以防损坏密封件。对于控制功能 A 的阀门，请向下部控制气源接口施加压缩空气 (5.5 bar) 打开阀门，使摆板离开阀座，以免在拆卸或安装执行机构时造成损坏。
