宝德（Burkert）2933 型（SKU 20108766）是一款带手动执行机构的两位两通隔膜阀。带有塑料手轮的手动执行机构可配备不锈钢或塑料材质的膜片底座，确保在卫生或腐蚀性环境中的可靠使用。利于流动的无死区管压式阀体（VP）能够实现高流量值，用途广泛。该特定型号配备 DN 15 焊接接口、带 EPDM 支撑的高级 PTFE 膜片以及不锈钢管压式阀体（316L/1.4435 BN2），适用于最高 10 bar 的介质压力，耐温范围为 -5 °C 至 143 °C。

认证和符合性

该阀门配置符合主要的工业标准，包括适用于潜在爆炸性环境（1/21 区和 2/22 区）的 ATEX / IECEx（II 2 G Ex h IIC T4...T2 Gb / II 2 D Ex h IIIC T135°C...T300°C Db）防爆认证。高级 PTFE/EPDM 膜片符合 FDA、USP Class VI 以及 EC 1935/2004 标准，适用于食品、饮料和制药应用。

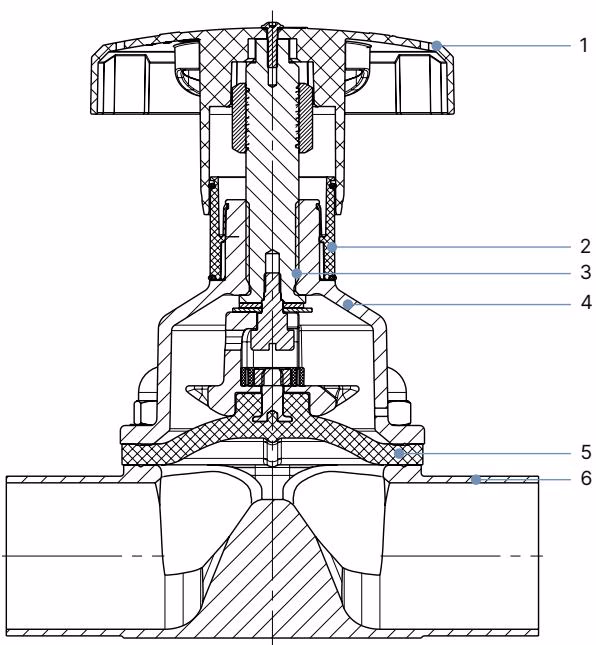

材料

2933 型阀门所使用的材料经过精心挑选，以确保在苛刻的过程环境中具备出色的耐用性和耐化学性。

编号	元件	材料
1	手轮	聚苯硫醚 (PPS), 不锈钢 1.4308
2	可视化位置指示器	聚酰胺 (PA), 不锈钢 1.4305
3	阀杆	不锈钢 1.4305
4	膜片底座	不锈钢 1.4308, 聚苯硫醚 (PPS)
5	膜片	高级 PTFE/EPDM (EU)
6	阀体	不锈钢管 1.4435-BN2 / UNS S31603 (316L)

尺寸

以下尺寸适用于带有焊接接口的管压式阀体 (VP)，与 SKU 20108766 的规格一致。

DIN EN ISO 1127 / ISO 4200 / DIN 11866 系列 B

膜片尺寸	管道接口 DN	∅ D1	s	L	h	H
15	15	21.3	1.6	110	14.35	25.0

(尺寸单位为 mm，除非另行说明)

性能说明

流量特点

膜片尺寸	管道接口 DN	Kv 值 (水) [m³/h]
15	15	7.2

(在 20 °C，阀门入口压力 4 bar，阀门出口压力 3 bar 时测量)

介质压力与拧紧扭矩

膜片尺寸	最大静态工作压力 [bar]	拧紧扭矩 (PTFE/高级 PTFE) [Nm]
15	10	1.7

压力指南

上述拧紧扭矩值基于静态介质压力。扭矩过大可能会导致膜片的使用寿命缩短。对于规定的拧紧扭矩，公差为 +10%。

安装与维护

自排空安装

为确保自排空，安装位置最好使执行机构朝上。管道的倾斜角度应与管道的倾斜角度一致（建议符合 ASME BPE 标准）。阀体接口上的标记可作为定位辅助，该标记必须朝上。

静电导致爆炸危险

在 ATEX/IECEx 区域使用时，如果带静电的设备突然放电，则存在爆炸风险。

• 确保执行机构和阀体正确接地。
• 只能用湿布或防静电布轻轻擦拭设备表面。
• 对于电导率 ≤100 pS/m 的介质，确保流速不超过 1 m/s 或防止管道系统干涸。
