宝德（BURKERT）2933 型手动隔膜阀由一个手动执行机构、一个膜片和一个两通阀体组成。带塑料或不锈钢手轮的手动执行机构允许在卫生或腐蚀性环境中使用，并可配备不锈钢或塑料膜片底座。利于流动的无死区阀体能够实现高流量值，用途广泛。执行机构具有紧凑的可高压灭菌设计，与所有其他 Bürkert 隔膜阀兼容。

常规技术参数

产品特征	详细信息
锻造阀体 (VS)	锻造不锈钢 1.4435 符合 BN2 DIN EN 10222-5、F316L 符合 ASTM A182/A182M 和 316L 符合 ASME BPE
管压式阀体 (VP)	不锈钢管 1.4435-BN2 / UNS S31603 (316L) 符合 DIN 11866、ASTM A269 / A270、DIN EN 10217-7 / 10216-5
塑料阀体	PVC-C, PVC-U, PP, PVDF
膜片	EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON® 和 EPDM 复合材料 (ER)
执行机构	不锈钢/PPS, PPS/PPS, 不锈钢/不锈钢
膜片尺寸	8...100
介质温度	-10...+143 °C (EPDM), -5...+143 °C (高级 PTFE/EPDM)

认证和符合性

• 防爆: ATEX / IECEx (作为 2 类设备适用于 1/21 区和 2/22 区)
• 食品和饮料/卫生: FDA, USP Class VI, 欧洲议会和理事会 EC 法规 1935/2004, 3-A Sanitary Standards Inc.

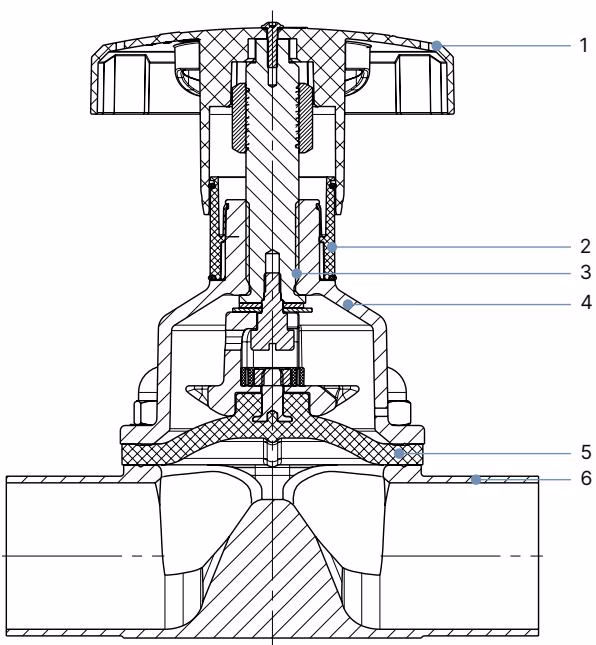

材料

编号	元件	材料
1	手轮	聚苯硫醚 (PPS), 不锈钢 1.4308
2	可视化位置指示器	聚酰胺 (PA), 不锈钢 1.4305
3	阀杆	不锈钢 1.4305
4	膜片底座	不锈钢 1.4308, 聚苯硫醚 (PPS)
5	膜片	EPDM, PTFE/EPDM, 高级 PTFE/EPDM, GYLON® 和 EPDM 复合材料
6	阀体	锻造钢、管压式、铸造或塑料

尺寸

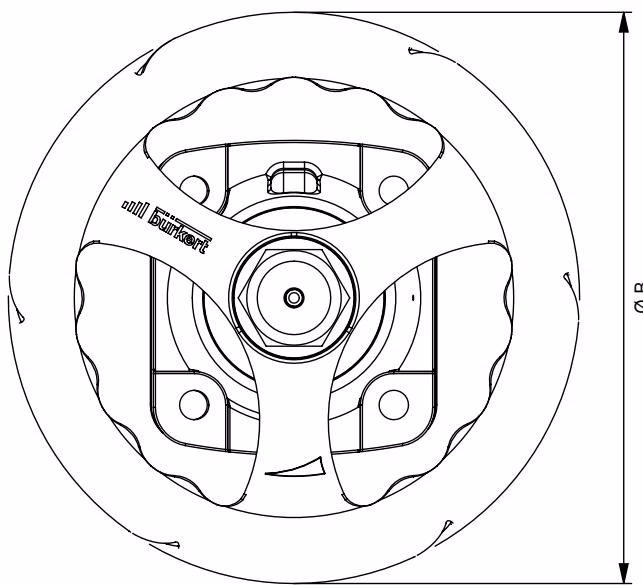

手动执行机构 (膜片尺寸 65...100)

INFO

尺寸 mm，除非另行说明。

膜片尺寸	H1	H2	∅ B
65	182	152	272
80	205	163	272
100	207	161	272

带焊接接口的锻造阀体 (VS)

膜片尺寸	管道接口 DN	∅D1	s	L	h	H	产品代码
8	8	13.5	1.6	90	9.3	18.8	SA40
15	15	21.3	1.6	110	12.05	23.75	SA42
20	20	26.9	1.6	119	16.0	30.3	SA43
25	25	33.7	2.0	129	19.0	37.0	SA44
40	40	48.3	2.0	161	27.6	52.4	SA46
50	50	60.3	2.0	192	35.5	68.3	SA47
80	65	76.1	2.0	250	51.0	98.1	SA48
80	80	88.9	2.3	250	51.0	98.1	SA49
100	100	114.3	2.3	295	63.5	127.0	SA39

性能说明

介质压力

WARNING

以下拧紧扭矩值基于上述静态介质压力。扭矩过大可能会导致膜片的使用寿命缩短。

膜片尺寸	最大静态工作压力 [bar]	拧紧扭矩 EPDM, FKM [Nm]	拧紧扭矩 PTFE/EPDM [Nm]
8	10	0.6	1.1
15	10	0.8	1.7
20	10	0.9	3
25	10	1.2	3.5
32	10	2.5	4
40	10	4.5	7
50	10	6	11
65	10	8	21
80	10	12	23
100	10	13	24

安装

高压和介质泄漏会导致受伤危险

在设备或系统上工作之前，请关闭压力。排气或排空管路。

安装位置

安装位置：任意，最好执行机构朝上。为确保自排空，倾斜角度应与管道的倾斜角度相对应。
