宝德（BURKERT）20111100 8652 型 AirLINE 阀岛专门针对过程自动化要求而研发。此特定的 24 阀槽配置支持工业以太网通信，并配备铝质 AirLINE Quick 适配器板。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息，因此可以快速总览设备状态。

硬件配置针对控制柜底板安装进行了优化。此外，重要的气动功能确保过程安全性提高。由此能够防止例如排气管道中的止回阀因产生的压力峰值意外松开。

配置详情 (SKU: 20111100)

该特定型号预配置了 24 个阀槽和特定的阀门功能，以满足复杂的自动化需求。

特征	规格
阀槽数量	24 个
阀门位置 1-4	三位五通，中泄式 (WWN)
阀门位置 5-15	二位五通，单稳态 (WWH)
阀门位置 16	盲板
阀门位置 17-22	2x 二位三通 (WWC)
阀门位置 23-24	盲板
通信接口	工业以太网 (PROFINET IO, EtherNet IP, Modbus TCP, EtherCAT, CC-Link IE Field Basic)
AirLINE Quick 材质	铝质
气源接口	D10 (黄铜)
工作接口	D6 (黄铜)

常规技术参数

产品特征	规格
外壳材质	PA (聚酰胺)
密封件材质	NBR 和 PUR
单阀片宽度	11 mm
压力范围	真空至 10 bar
外部供气	3 至 10 bar
流量 QnN 值 (空气)	310 l/min (在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量)
工作电压	24 V DC (±10% 允差)
每个阀门的标称功率	0.7 W (功率下降之后 0.175 W)
工作介质	无油和含油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器)
环境温度	-10 °C 至 +55 °C
防护等级	裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65

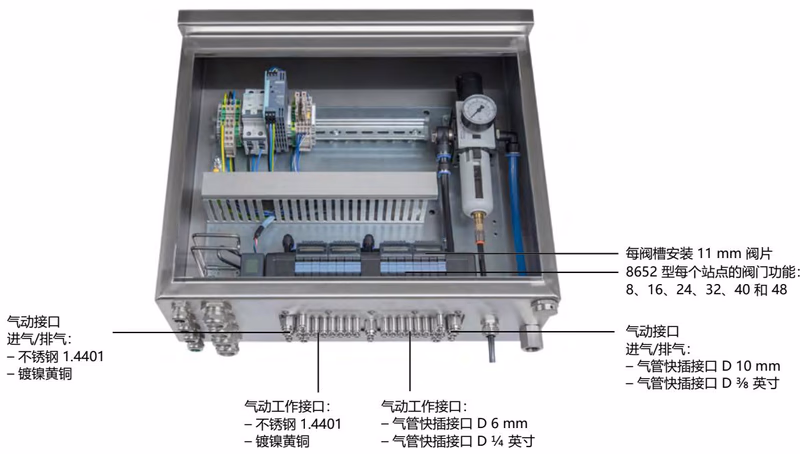

铝质快装底板 AirLINE Quick

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。

您的优势：

• 在控制柜中占用空间更少
• 由此可使用更紧凑的控制柜
• 通过直接在控制柜底板上连接软管接头，减少安装工作

认证和符合性

• 防爆： 作为 3 类设备适用于 2/22 区。ATEX: II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc。IECEx: Ex ec IIC Gc / Ex tc IIIC Dc。
• 北美 (美国/加拿大)： 获得 UL 列名认证 (UL 61010-1) 以及危险场所 UL 认可 (Class I, Zone 2; Class II, Zone 22; Class I, Division 2)。
• 中国强制认证 (CCC)： 具有此防爆认证的产品适合在中国引进并用于危险应用。

潜在爆炸区域中的安全提示

为避免爆炸危险，必须遵守补充说明书中的安全提示。设备必须安装在合适的开关柜中（对于 3G/Gc 类防护等级至少为 IP54，对于 3D/Dc 类至少为 IP64）。在当前爆炸性环境中，严禁在带电状态下插入或拔出连接端子。

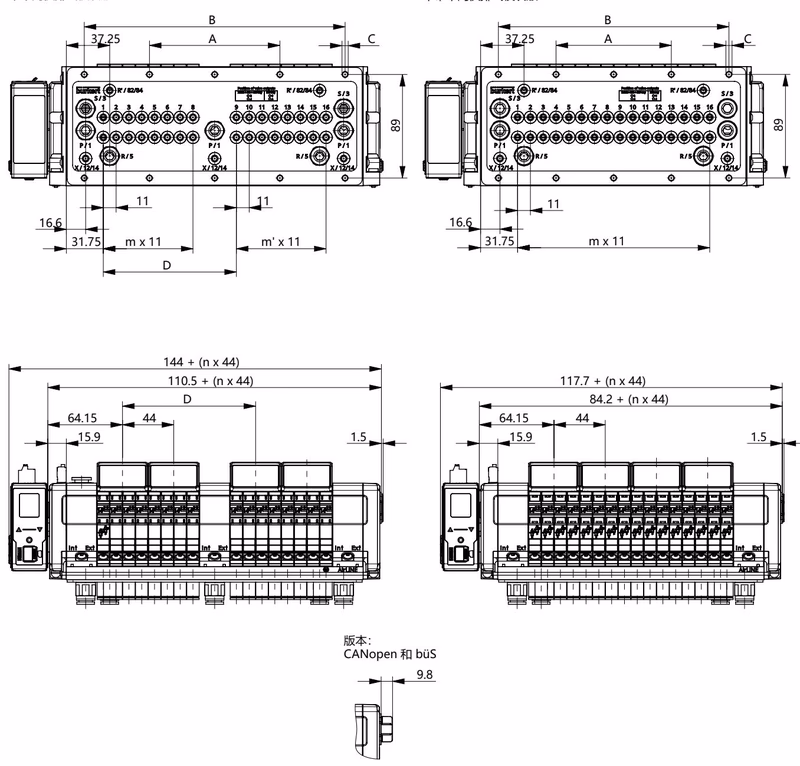

外形尺寸

以下尺寸适用于带中间供排气模块的 16、20 和 24 阀槽版本。

版本	A	B	C	D	m	m'	n
24 阀槽 + 底板款，带中间供排气模块	156	312	10 x M5	158.3	11	11	6

连接方式

工业以太网接口

对于 PROFINET IO、EtherNet/IP、Modbus TCP、EtherCAT、CC-Link IE Field Basic 或 PROFINET S2，使用接口 X1 和 X2 RJ45。

引脚	分配
1	TX+
2	TX-
3	RX+
6	RX-

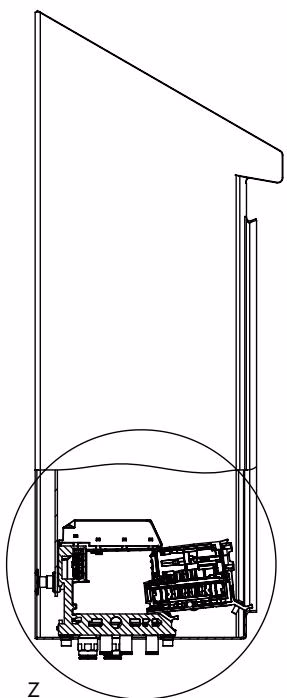

产品安装

为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。
