宝德（BURKERT）3361 型是一款创新的电动二通直座控制阀，专为高要求的控制任务和使用条件而设计。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于高达 6 mm/s 的高定位速度，可以几乎无延时地反馈过程信号并根据客户的要求做出改变。介质的压力变化或波动不会影响阀门位置。经过流量优化的阀体最多可装配 5 个不同的阀座，以精准适应客户要求。如有必要，可在断电时通过选装的 SAFEPOS 储能装置运行至安全位置。执行机构和阀门具有相互完美匹配且带有坚固表面的封闭式设计，确保达到快速无残留的易清洁性这一卫生要求。因其防护等级 IP65/IP67 和较高的抗冲击与抗振动特性，3361 型在恶劣的环境条件中使用也毫无问题。
常规技术参数
| 产品特征 | |
|---|---|
| 设计类型 | 截止型控制阀 |
| 公称直径 | DN 10 至 100, NPS 3/8 至 4 |
| 断电状态下的安全位置 | 带有 SAFEPOS energy-pack 储能装置：打开、关闭或可自由编程的位置。不带储能装置：在最后一个位置受阻 |
| 流向 | 与关闭方向相反 (阀座下) |
| 控制器版本 | 定位器或过程控制器 (可选) |
| 重量 | 视版本而定，执行机构最大重量：AG2: 5.5 kg, AG3: 16 kg |
| 性能数据 | |
|---|---|
| 工作压力 | 0 至 25 bar(g), 40 bar(g) 可按需提供。真空版本低至 -0.9 bar(g) (可选) |
| 公称压力 | PN 25/PN 40 (DIN EN 1333), Class 150 (DIN EN 1759) |
| 流量曲线 | 等百分比、线性 (可按需提供) |
| 阀座泄漏 | Class III、IV 和 VI (DIN EN 60534-4) |
| 理论调节比 | 达到 50:1 |
| 位置控制的死区 | ± 0.1 % |
| 电气参数 | |
|---|---|
| 工作电压 | 24 V DC ± 10 % (最大残余波纹度 10 %) |
| 防护等级 | III (DIN EN 61140) |
| 负载周期 | 100 % |
| 介质参数 | |
|---|---|
| 工作介质 | 蒸气、中性气体、水、酒精、油、燃料、液压油、盐溶液、有机溶剂、氧气 (可选)、氢气 (可选)、碱液 (可选) |
| 介质温度 | -40 °C 至 +230 °C |
| 粘度 | 达到 600 mm²/s |
| 环境与安装 | |
|---|---|
| 环境温度 | -25 °C 至 +65 °C (仅限无附加模块) |
| 防护等级 | IP65/IP67 (DIN EN 60529), NEMA 4X |
| 安装位置 | 任意，建议执行机构朝上 |
认证和符合性
- 防爆: ATEX / IECEx (2/22 区, Ex ec IIC T4 Gc, Ex tc IIIC T135 °C Dc)
- 北美: 执行机构经美国和加拿大 UL 列名认证 (UL 61010-1)
- 饮用水: 适用于饮用水领域 (UBA)，最高温度 +85 °C
- 食品和饮料/卫生: FDA, USP, EC 法规 1935/2004, 中国食品 GB 标准
- 其他: 可用于氧气、氢气以及 TA-Luft
材料

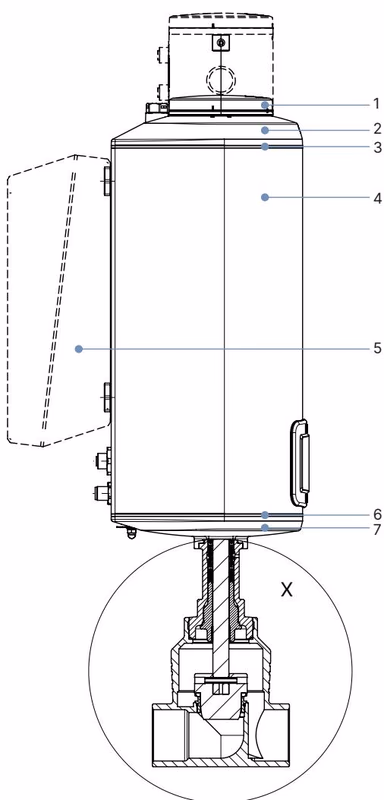

| 编号 | 组件 | 材料 (AG2) |
|---|---|---|
| 1 | 显示屏外壳/盲盖/网关外壳 | PPS (标准), 不锈钢 1.4301 (对于 ATEX/IECEx) |
| 2 | 执行机构盖 | PPS |
| 3 | 密封件 | EPDM |
| 4 | 执行机构外壳 | 铝合金, 有粉末涂层 |
| 6 | 密封件 | EPDM |
| 7 | 执行机构底部 | PPS |

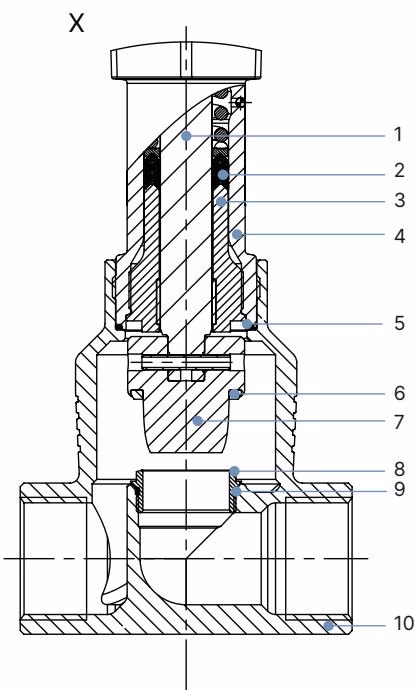

| 编号 | 组件 | 材料 |
|---|---|---|
| 1 | 阀杆 | 不锈钢 1.4401 (316)/1.4404 (316L) |
| 2 | 阀杆密封件 | PTFE V形圈(实心)带弹簧补偿 |
| 3 | 导杆 | 不锈钢 1.4404 (316L) |
| 4 | 填料函管 | 不锈钢 1.4401 (316) |
| 5 | 阀体密封件 | 石墨或 PTFE |
| 6 | 阀座密封件 | 不锈钢 1.4571(可选硬化)、PTFE 或 PEEK密封垫圈 |
| 7 | 调节锥 | 不锈钢 1.4571(可选硬化) |
| 8 | 阀座 | 不锈钢 1.4571(可选硬化) |
| 9 | 阀座的 O型圈 | EPDM 或 PTFE |
| 10 | 阀体 | 不锈钢 CF3M |
尺寸
执行机构 AG2
| 公称直径(管道接口) | 高度 | |
|---|---|---|
| DN | NPS | H1 标准版本 |
| 10 | 3/8 | 417 |
| 15 | 1/2 | 417 |
| 20 | 3/4 | 423 |
| 25 | 1 | 446 |
| 32 | 1 1/4 | 474 |
| 40 | 1 1/2 | 479 |
| 50 | 2 | 485 |

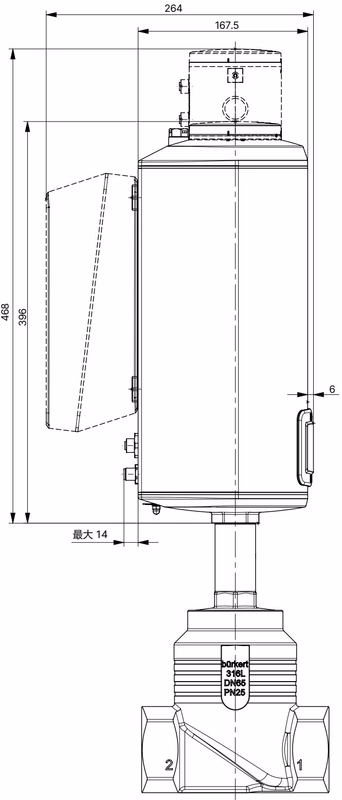

执行机构 AG3
| 公称直径(管道接口) | 高度 | |
|---|---|---|
| DN | NPS | H1 标准版本 |
| 40 | 1 1/2 | 560 |
| 50 | 2 | 566 |
| 65 | 2 1/2 | 620 |
| 80 | 3 | 628 |
| 100 | 4 | 638 |

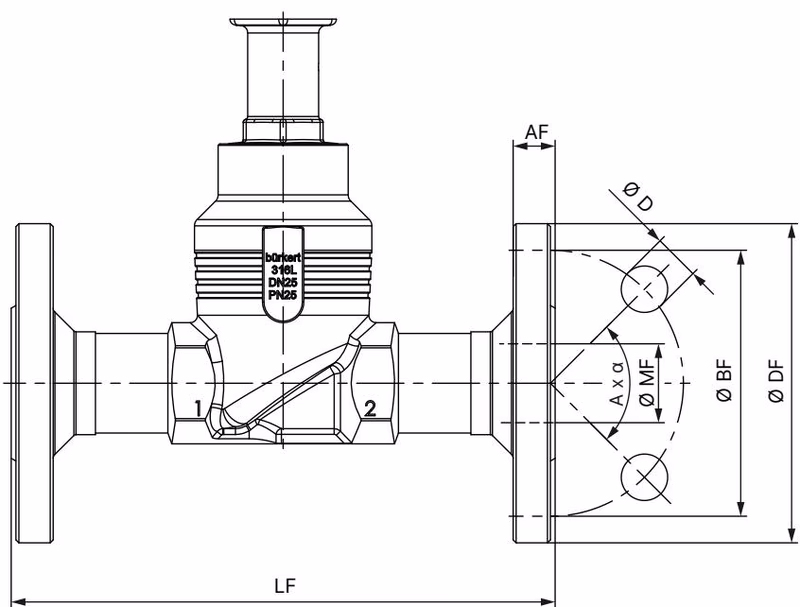

带法兰连接的阀体

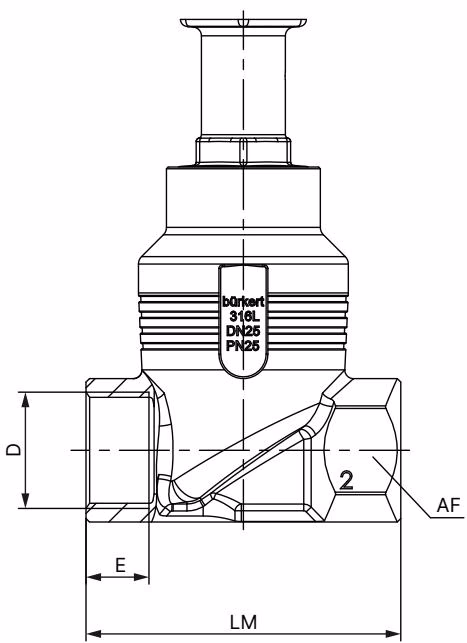

带螺纹接口的阀体

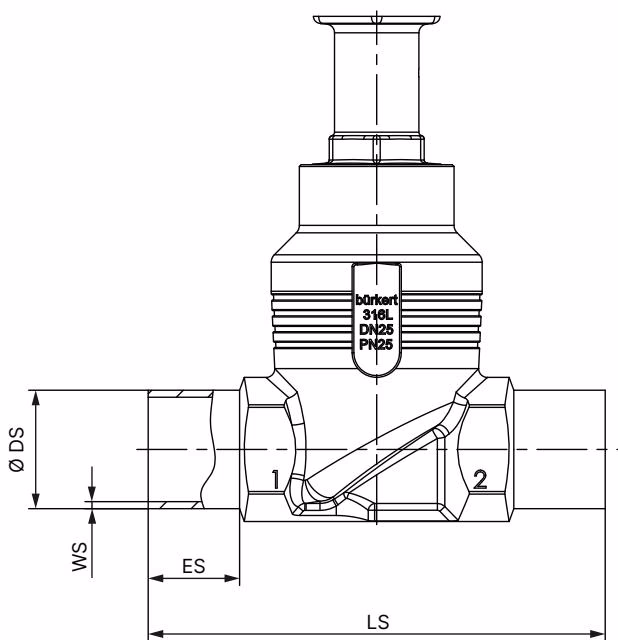

带焊接接口的阀体

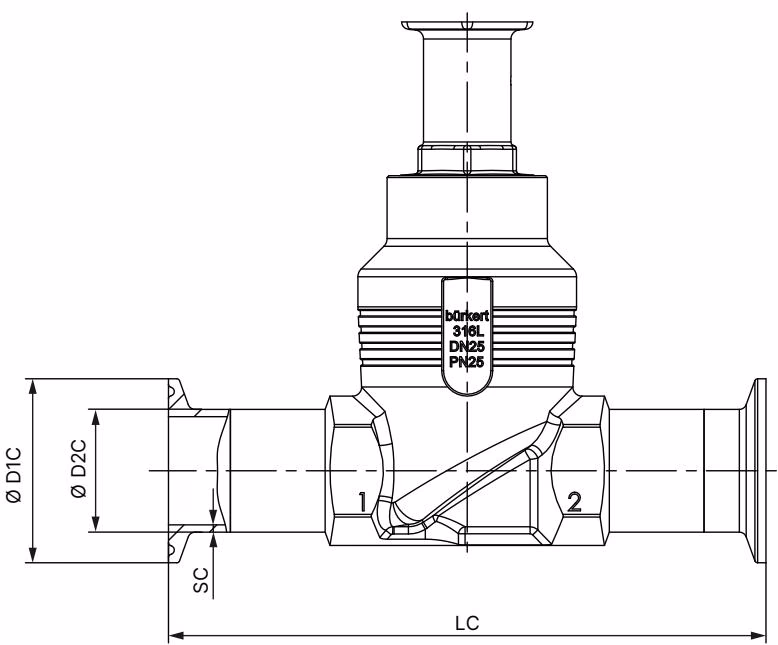

带卡盘接口的阀体
性能说明

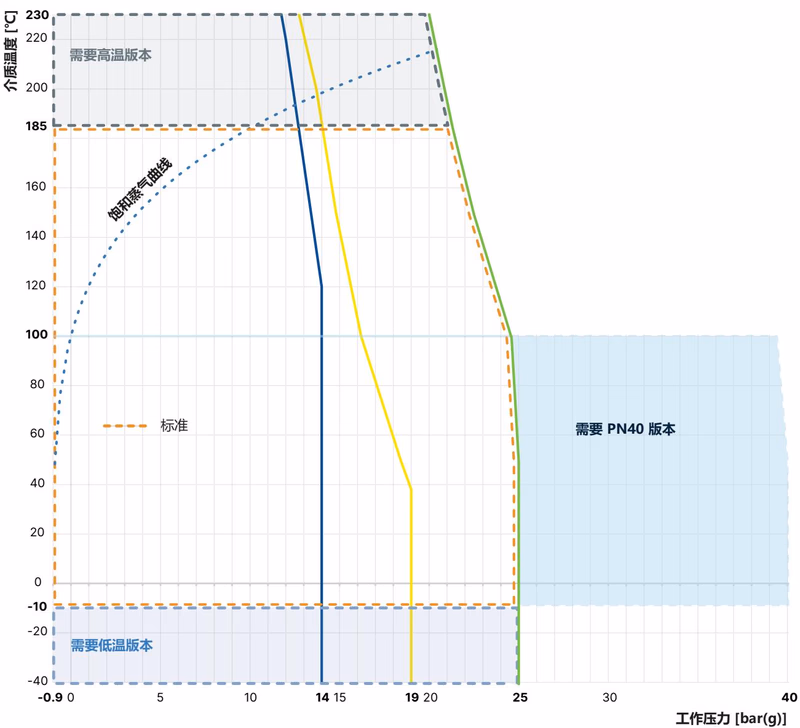

介质温度和工作压力的使用极限
除了最大工作压力外，Bürkert 过程阀的应用范围还受到依据相应标准的公称压力的限制。
环境温度和介质温度下的使用极限
环境和介质的最高允许温度是相互关联的。设备型号的最高允许温度可以利用温度图的特征曲线来确定。
AG2
AG3
INFO
对于获得许可或符合要求的设备版本，可能会有不同的技术应用限制（温度、压力）。请注意相应的许可相关文档。
可选版本使用限制
- 高温版本: 适合针对蒸汽、中性气体和其他高达 +230 °C 的载热介质的应用。
- 饮用水版本: 与介质接触的材料已经过测试，适用于最高 +85 °C 的饮用水。
- 真空版本: 无溢流孔，该版本适用于低至 -0.9 bar(g) 的压力。
- 低温版本: 适用于最低至 -40 °C 的介质温度。
- 氧气版本: 与介质接触的非金属材料已经过氧气适用性测试，适用于高达 25 bar(g) 的工作压力以及高达 +60 °C 的介质温度。
- 氢气版本: 与介质接触的材料已经过氢气适用性测试，适用于高达 40 bar(g) 的工作压力以及高达 +100 °C 的介质温度。
产品结构
