宝德（BURKERT）2933 型（订货号 20112730）是一款带手动执行机构的两位两通隔膜阀。带有 PPS（聚苯硫醚）手轮的手动执行机构确保了其在卫生或腐蚀性环境中的可靠使用。利于流动的无死区锻造不锈钢阀体能够实现高流量值，用途广泛。执行机构具有紧凑的可高压灭菌设计，并配备了一个直观的带刻度可视化位置指示器、一个可重复的行程指示器以及一个单向最小行程限位装置（关闭限位器）。

该特定型号配备 DN 25 焊接接口、锻造不锈钢 316L 阀体以及带有 EPDM 支撑膜的 PTFE 隔膜。其设计可承受高达 10 bar 的介质压力和 -10 °C 至 +130 °C 的温度范围，完全支持 CIP 和 SIP，适用于要求苛刻的过程环境。

常规技术参数

特征	规格
管道接口	DN 25 (NPS 1) - 29.0x1.5 焊接 (DIN 11850 R2 / DIN 11866 系列 A / DIN EN 10357 系列 A)
阀体材料	锻造不锈钢 316L/1.4435 BN2
隔膜材料	PTFE 带有 EPDM 支撑膜
公称压力	0 - 10 bar (PN 10 / Class 150)
介质温度	-10 °C 至 +130 °C
环境温度	-10 °C 至 +130 °C（短时间内高达 +150 °C），可高压灭菌
Kv 值 (水)	17 m³/h (Cv 值: 19.8 gal/min)
执行机构材料	PPS 手轮，带刻度的光学位置指示器（直径 45 mm）

认证和符合性

• FDA：PTFE/EPDM 隔膜就其成分而言符合由 FDA（美国食品药品监督管理局）发布的《联邦法规汇编》。
• USP：根据美国药典委员会 (USP) Class VI 进行测试。
• EC 法规 1935/2004：适用于食品和饮料。
• 防爆：ATEX / IECEx 认证，作为 2 类设备适用于 1/21 区和 2/22 区 (Ex h IIC T4...T2 Gb / Ex h IIIC T135 °C...T300 °C Db)。

ATEX 安全警告

在潜在爆炸区域中运行时，请确保阀体和执行机构正确接地，以防止静电积聚危险。仅使用经认证可用于爆炸性环境的清洁剂。

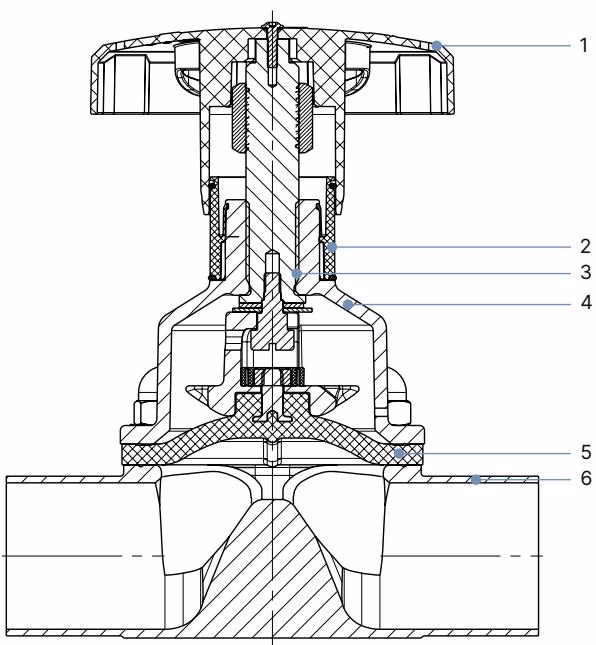

材料说明

编号	元件	材料
1	手轮	聚苯硫醚 (PPS), 不锈钢 1.4308
2	可视化位置指示器	聚酰胺 (PA), 不锈钢 1.4305
3	阀杆	不锈钢 1.4305
4	膜片底座	不锈钢 1.4308, 聚苯硫醚 (PPS)
5	膜片	PTFE 带有 EPDM 支撑膜
6	阀体	锻造不锈钢 316L/1.4435 BN2

尺寸

带焊接接口的锻造阀体 (VS)

DN 25 尺寸 (DIN 11850-2 / DIN 11866 系列 A / DIN EN 10357 系列 A)：

膜片尺寸	管道接口 DN	∅D1	s	L	h	H	产品代码
25	25	29.0	1.5	129	19.0	37.0	SD44

(注意：尺寸单位为 mm，除非另行说明)

安装指南

安装位置与自排空

安装位置任意，但建议执行机构朝上。为确保自排空，自排空角度 (α) 取决于阀体尺寸和管道接口的内径 (DN)。阀体管道接口上的标记可作为方向辅助，必须朝上。实际的自排空角度必须使用合适的测量工具进行设置。

焊接说明： 为防止损坏，在将阀体焊接到管道中之前，必须拆下执行机构和隔膜。焊接后，如有必要，通过打磨使阀体表面平滑，并在重新组装隔膜和执行机构之前彻底清洁阀体。分 3 个阶段交叉拧紧紧固螺钉，以确保隔膜在执行机构和阀体周围均匀定位和受压。
