宝德（Bürkert）8652 型 AirLINE 阀岛专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息。因此，可以快速总览设备状态。

硬件配置针对控制柜底板安装进行了优化。当然，也可以安装到标准导轨上。此外，重要的气动功能确保过程安全性提高。由此能够防止例如排气管道中的止回阀因产生的压力峰值意外松开。

常规技术参数

产品特征	说明
外壳材质	PA (聚酰胺)
密封件材质	NBR 和 PUR
单阀片宽度	11 mm
阀槽的数量	最大 24
可控最大阀数	最大 48
压力范围	真空至 10 bar
外部供气	3 至 10 bar
流量 QNn 值 (空气)	310 l/min (在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量)
工作电压	24 V DC (±10% 允差)
每个阀门的标称功率	0.7 W (功率下降之后 0.175 W)
工作介质	无油和含油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器)
防护等级	裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65
环境温度	-10 °C 至 +55 °C

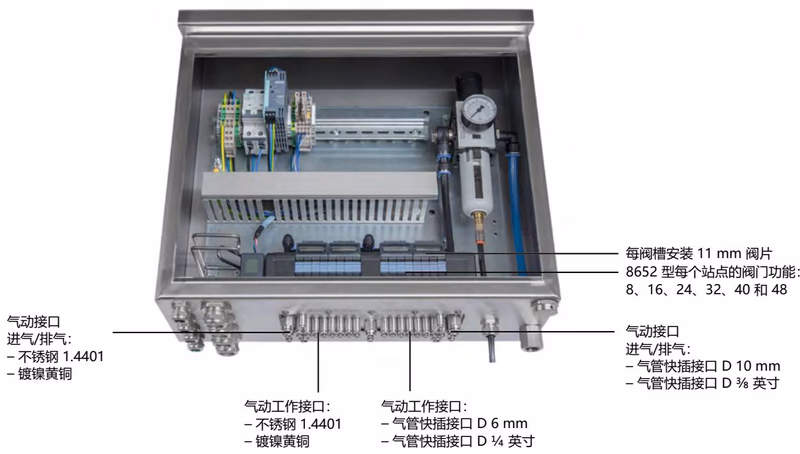

铝质快装底板 AirLINE Quick

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。

您的优势：

• 在控制柜中占用空间更少
• 由此可使用更紧凑的控制柜
• 通过直接在控制柜底板上连接软管接头，减少安装工作

认证和符合性

防爆认证

ATEX: II 3G Ex ec IIC Gc II 3D Ex tc IIIC Dc

IECEx: Ex ec IIC Gc Ex tc IIIC Dc

北美 (美国/加拿大)

可选：美国和加拿大的 UL 列名认证，符合 UL 61010-1 和 CAN/CSA-C22.2 No. 61010-1。 可选：美国和加拿大危险场所 UL 认可 (Class I, Zone 2; Class II, Zone 22; Class I, Division 2)。

外形尺寸

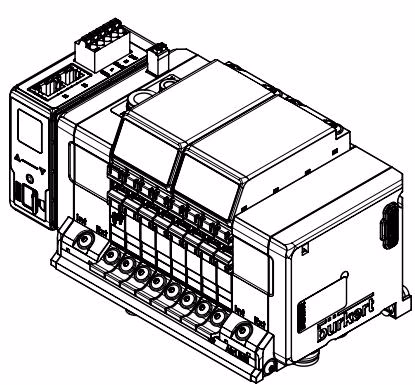

4 阀槽、8 阀槽和 12 阀槽版本

版本	A	B	C	m	n
4 阀槽	66	-	4 x M5	3	1
8 阀槽	35	111	8 x M5	7	2
12 阀槽	77	154	10 x M5	11	3

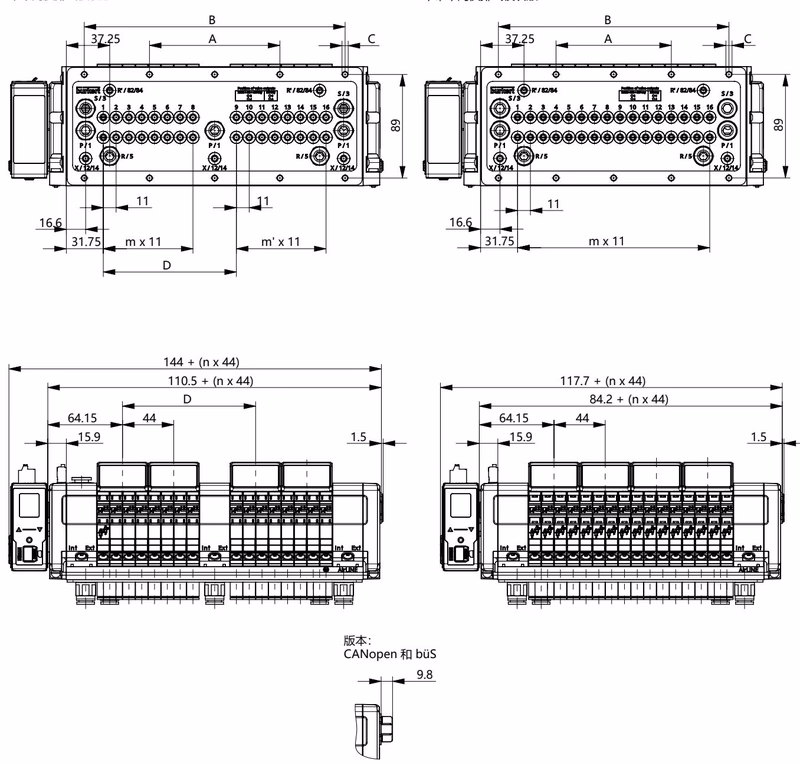

16 阀槽、20 阀槽和 24 阀槽版本

版本	A	B	C	D	m	m'	n
16 阀槽 + 底板款,带中间供排气模块	112	224	10 x M5	114.3	7	7	4
20 阀槽 + 底板款,带中间供排气模块	134	268	10 x M5	158.3	11	7	5
24 阀槽 + 底板款,带中间供排气模块	156	312	10 x M5	158.3	11	11	6
16 阀槽 + 底板款,无中间供排气模块	99	198	10 x M5	-	15	-	4
20 阀槽 + 底板款,无中间供排气模块	121	242	10 x M5	-	19	-	5
24 阀槽 + 底板款,无中间供排气模块	143	286	10 x M5	-	23	-	6

连接方式

通信和显示屏电源

颜色	分配
红色	24 V DC
白色	CAN_H (büS 接口)
绿色	屏蔽层
蓝色	CAN_L (büS 接口)
黑色	0 V DC

气动阀的电源

接线端子	颜色	分配
1	红色	AUX 24 V
2	黑色	0 V DC

工业以太网接口

引脚	分配
1	TX+
2	TX-
3	RX+
6	RX-

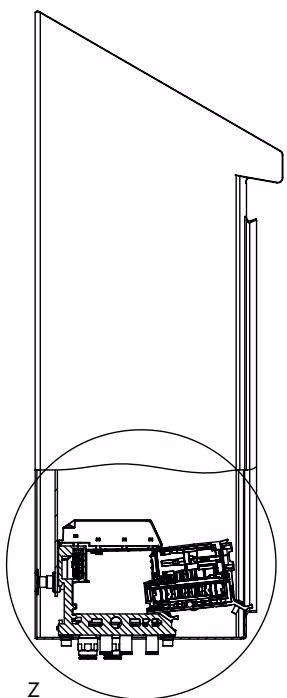

产品安装

为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。
