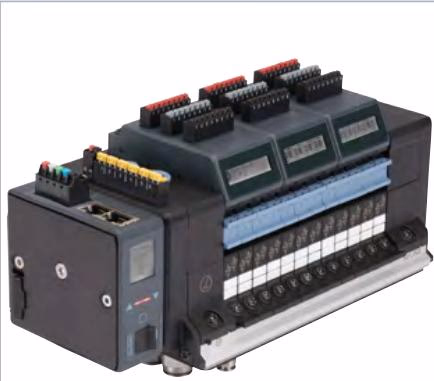

宝德（Burkert）20113472（8652 型）AirLINE 阀岛专门针对过程自动化要求而研发。此特定配置配备 20 个阀槽、工业以太网通信（PROFINET IO、EtherNet IP、Modbus TCP、EtherCAT、CC-Link IE Field Basic）以及带有 D10 和 D6 快插接口的不锈钢 AirLINE Quick 适配器。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。硬件配置针对控制柜底板安装进行了优化，此外，重要的气动功能确保过程安全性提高，例如排气管道中的止回阀可防止因产生的压力峰值意外松开。
常规技术参数
| 产品特征 | 说明 |
|---|---|
| 材料 | 外壳：PA (聚酰胺) 密封件：NBR 和 PUR |
| 单阀片宽度 | 11 mm |
| 手动开关 | 可选手动，带键控手动、锁扣 |
| 阀槽的数量 | 最大 24（此配置为 20） |
| 可控最大阀数 | 最大 48 |
| 压力范围 | 真空至 10 bar |
| 外部供气 | 3 至 10 bar |
| 流量 QNn 值 (空气) | 310 l/min（在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量） |
| 工作电压 | 24 V DC (±10% 允差) |
| 每个阀门的标称功率 | 0.7 W (功率下降之后 0.175 W) |
| 电击防护 | III 符合 DIN EN 61140, VDE 0140 |
| 工作介质 | 无油和含油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器) |
| 防护等级 | 裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65 |
| 环境温度 | -10 °C 至 +55 °C |

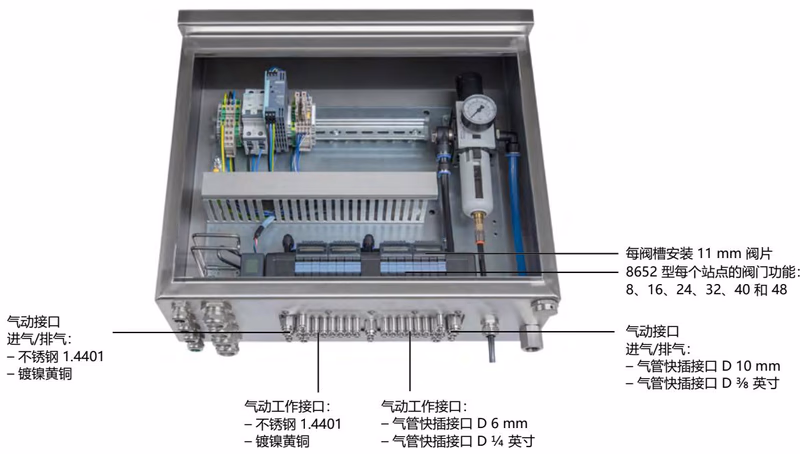

铝质快装底板 AirLINE Quick
借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。
您的优势：
- 在控制柜中占用空间更少
- 由此可使用更紧凑的控制柜
- 通过直接在控制柜底板上连接软管接头，减少安装工作
| 产品特征 | 说明 |
|---|---|
| AirLINE Quick 适配器板 | 不锈钢 1.4301 / 阳极氧化铝 |
| 气动接口材质 | 不锈钢 1.4401 / 镀镍黄铜 |
| 气动进气/排气 | 气管快插接口 D 10 mm, 3/8 英寸 |
| 工作-气管快装接口 | 气管快插接口 D 6 mm, 1/4 英寸 |
| 安装位置 | 控制柜壁 / 控制柜底板 |
回路功能
| 回路功能 | 说明 |
|---|---|
| C (WWC) | 二位三通电磁阀，伺服辅助，带手动开关，不通电时常闭位置 |
| D (WWD) | 2个二位三通电磁阀，伺服辅助，带手动开关，不通电时常开位置 |
| H (WWH) | 二位五通电磁阀，伺服辅助，带手动开关 |
| L (WWL) | 三位五通电磁阀，伺服辅助，带手动开关，中封式 |
| M (WWM) | 三位五通电磁阀，伺服辅助，带手动开关，中压式 |
| N (WWN) | 三位五通电磁阀，伺服辅助，带手动开关，中泄式 |
| Z (WWZ) | 二位五通电磁阀，伺服辅助，带 2 个线圈和手动开关的脉冲版本 |
认证和符合性
- 防爆： 作为 3 类设备适用于 2/22 区。ATEX: II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc。IECEx: Ex ec IIC Gc / Ex tc IIIC Dc。
- 北美 (美国/加拿大)： UL 列名认证 (UL 61010-1, CAN/CSA-C22.2 No. 61010-1)。可选危险场所 UL 认可 (Class I, Zone 2; Class II, Zone 22; Class I, Div 2)。
- 中国强制认证 (CCC)： 具有此防爆认证的产品适合在中国引进并用于危险应用。

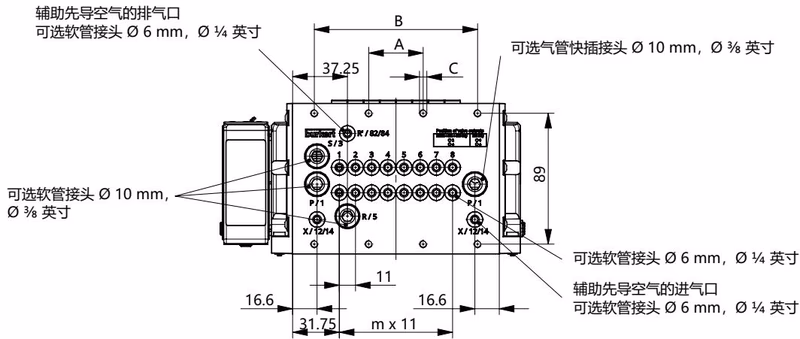

外形尺寸
连接方式
通信和显示屏电源
根据接口分配连接 5 针弹簧端子排。可行的电缆横截面积：≤ 1.5 mm²。
- 红色： 24 V DC
- 白色： CAN_H (büS 接口)
- 绿色： 屏蔽层
- 蓝色： CAN_L (büS 接口)
- 黑色： 0 V DC
工业以太网接口
接口 X1 和 X2 RJ45，用于 PROFINET IO、EtherNet/IP、Modbus TCP、EtherCAT、CC-Link IE Field Basic 或 PROFINET S2。
| 引脚 | 分配 |
|---|---|
| 1 | TX+ |
| 2 | TX- |
| 3 | RX+ |
| 6 | RX- |
| 4, 5, 7, 8 | 未分配 |

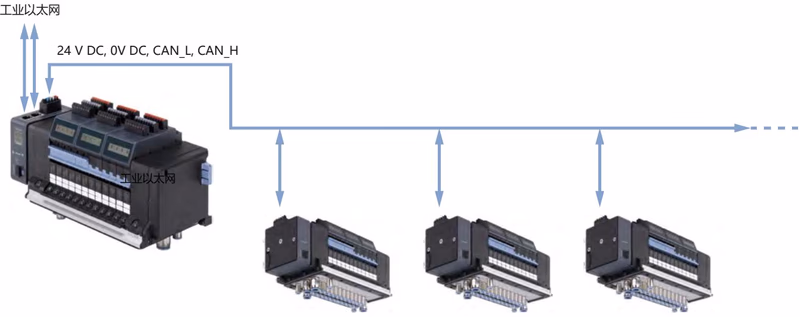

配置示例
下图显示了一个网络示例，其中以带工业以太网版本的 AirLINE 8652 型作为主阀岛，以配备 büS 版本的各种 AirLINE 8652 型作为从阀岛。
潜在爆炸区域中的安全提示 (ATEX/IECEx)
- 电压导致危险： 在设备或系统上进行作业之前，先断电。防止重新接通。
- 在当前爆炸性环境中，对于 24 V 电源、SIA、EVS 和数字输入的连接端子只能在断电状态下插入或拔出。
- 热插拔： 禁止在当前爆炸性环境中使用热插拔功能。如果可以借助合适的测试设备来证明并确保在一定时间内不存在爆炸性环境，则在此期间允许借助热插拔移除/插入阀门。
- 静电电荷： 只能用湿布或防静电布轻轻擦拭来清洁设备表面，以防止爆炸危险。
