宝德（BURKERT）8652 型 AirLINE 阀岛专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息，因此可以快速总览设备状态。
硬件配置针对控制柜底板安装进行了优化。当然，也可以安装到标准导轨上。此外，重要的气动功能确保过程安全性提高。由此能够防止例如排气管道中的止回阀因产生的压力峰值意外松开。
常规技术参数
| 产品特征 | |
|---|---|
| 材料 | |
| 外壳 | PA (聚酰胺) |
| 密封件 | NBR 和 PUR |
| 单阀片宽度 | 11 mm |
| 手动开关 | 可选手动，带键控手动、锁扣 |
| 阀槽的数量 | 最大 24 |
| 可控最大阀数 | 最大 48 |
| 中间供排气模块 | 在 16/20/24 阀槽时可选此模块 |
| 性能数据 | |
| 压力范围 | 真空至 10 bar |
| 外部供气 (辅助先导空气) | 3 至 10 bar |
| 流量 QNn 值 (空气) | 310 l/min (在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量) |
| 在热插拔功能时流量 QNn 值 | 流量减少约 3% |
| 额定运行模式 | 连续运行 (100% ED) |
| 电气参数 | |
| 工作电压 | 24 V DC (电压允差 ±10%) |
| 每个阀门的标称功率 | 0.7 W (功率下降之后 0.175 W) |
| 每个阀门的额定电流 | 29 mA (功率下降后 10 mA) |
| 电击防护 | III 符合 DIN EN 61140, VDE 0140 |
| 介质参数 | |
| 工作介质 | 无油和含油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器) |
| 压缩空气质量 | ISO 8573-1: 2010, 等级 7.4.4 |
| 环境与安装 | |
| 安装位置 | 任意 |
| 环境温度 | -10 °C 至 +55 °C |

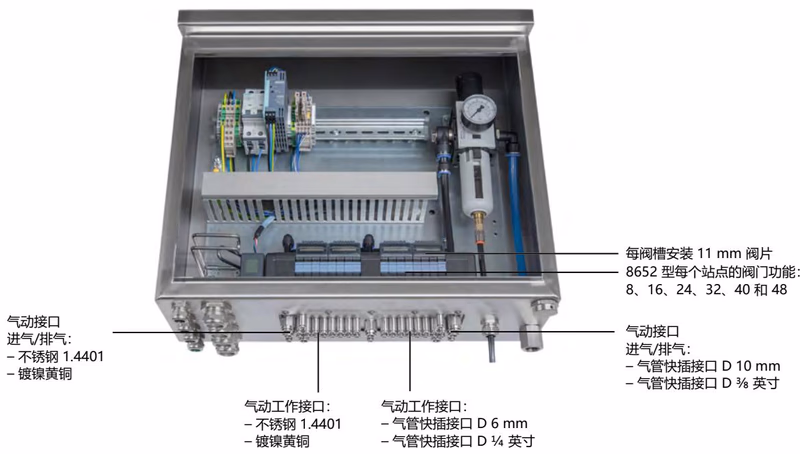

铝质快装底板 AirLINE Quick
借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。
您的优势：
- 在控制柜中占用空间更少
- 由此可使用更紧凑的控制柜
- 通过直接在控制柜底板上连接软管接头，减少安装工作
| 产品特征 | |
|---|---|
| 材质 | |
| AirLINE Quick 适配器板 | 不锈钢 1.4301，阳极氧化铝 |
| 工作-气管快装接口 | 不锈钢 1.4401，镀镍黄铜 |
| 每个站点的阀门功能 | 8、16、24、32、40 和 48 |
| 连接方式 | |
| 气动进气/排气 | 气管快插接口 D10 mm, 3/8 英寸 |
| 工作-气管快装接口 | 气管快插接口 D6 mm, 1/4 英寸 |
回路功能
标准功能
| 回路功能 | 说明 |
|---|---|
| C (WW C) | 二位三通电磁阀，伺服辅助，带手动开关，不通电时常闭位置 |
| C (WW C) | 2个二位三通电磁阀，伺服辅助，带手动开关，不通电时常闭位置 |
| D (WW D) | 2个二位三通电磁阀，伺服辅助，带手动开关，不通电时常开位置 |
| H (WW H) | 二位五通电磁阀，伺服辅助，带手动开关。通过接口(1)加压，因此接口(2)或(4)皆处于压力之下。 |
| L (WW L) | 三位五通电磁阀，伺服辅助，带手动开关，中封式 |
| M (WW M) | 三位五通电磁阀，伺服辅助，带手动开关，中压式 |
| N (WW N) | 三位五通电磁阀，伺服辅助，带手动开关，中泄式 |
| Z (WW Z) | 二位五通电磁阀，伺服辅助，带2个线圈和手动开关的脉冲版本。通过接口(1)加压，因此接口(2)或(4)皆处于压力之下。 |
SIA 版本（用于与安全相关的关闭）
| 回路功能 | 说明 |
|---|---|
| C (WW C) | 二位三通电磁阀，伺服辅助，不通电时常闭位置 |
| C (WW C) | 2个二位三通电磁阀，伺服辅助，不通电时常闭位置 |
| H (WW H) | 二位五通电磁阀，伺服辅助。通过接口(1)加压，因此接口(2)或(4)皆处于压力之下。 |
| L (WW L) | 三位五通电磁阀，伺服辅助，中心位置所有连接均锁定 |
认证和符合性
- 防爆： 可选。作为 3 类设备适用于 2/22 区。ATEX: II 3G Ex ec IIC Gc, II 3D Ex tc IIIC Dc。IECEx: Ex ec IIC Gc, Ex tc IIIC Dc。
- 北美 (美国/加拿大)： 可选 UL 列名认证 (UL 61010-1) 及危险场所 UL 认可 (Class I, Zone 2; Class II, Zone 22; Class I, Div 2)。
- 中国强制认证 (CCC)： 可选。具有此防爆认证的产品适合在中国引进并用于危险应用。
外形尺寸

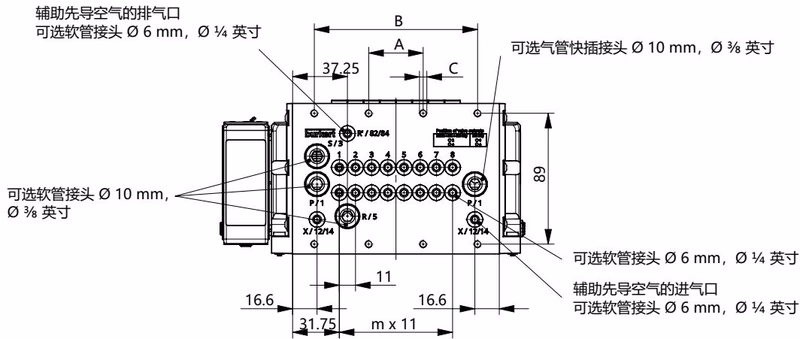

4 阀槽、8 阀槽和 12 阀槽版本
| 版本 | A | B | C | m | n |
|---|---|---|---|---|---|
| 4 阀槽 | 66 | - | 4 x M5 | 3 | 1 |
| 8 阀槽 | 35 | 111 | 8 x M5 | 7 | 2 |
| 12 阀槽 | 77 | 154 | 10 x M5 | 11 | 3 |

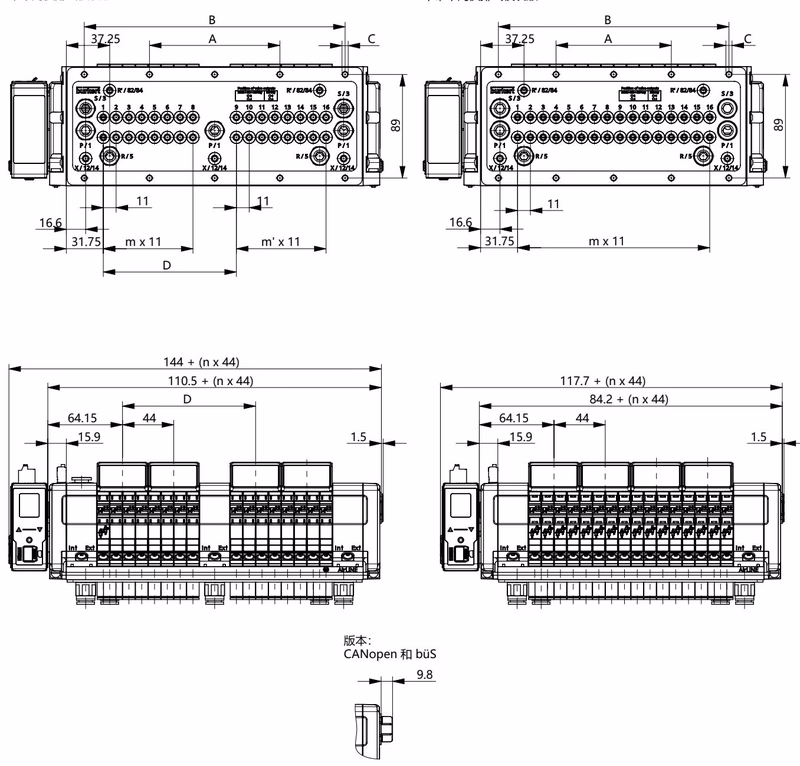

16 阀槽、20 阀槽和 24 阀槽版本
| 版本 | A | B | C | D | m | m' | n |
|---|---|---|---|---|---|---|---|
| 16 阀槽 + 底板款,带中间供排气模块 | 112 | 224 | 10 x M5 | 114.3 | 7 | 7 | 4 |
| 20 阀槽 + 底板款,带中间供排气模块 | 134 | 268 | 10 x M5 | 158.3 | 11 | 7 | 5 |
| 24 阀槽 + 底板款,带中间供排气模块 | 156 | 312 | 10 x M5 | 158.3 | 11 | 11 | 6 |
| 16 阀槽 + 底板款,无中间供排气模块 | 99 | 198 | 10 x M5 | - | 15 | - | 4 |
| 20 阀槽 + 底板款,无中间供排气模块 | 121 | 242 | 10 x M5 | - | 19 | - | 5 |
| 24 阀槽 + 底板款,无中间供排气模块 | 143 | 286 | 10 x M5 | - | 23 | - | 6 |
连接方式
通信和显示屏电源
根据接口分配连接 5 针弹簧端子排。可行的电缆横截面积：≤ 1.5 mm²。
| 引脚 | 颜色 | 分配 |
|---|---|---|
| 1 | 红色 | 24 V DC |
| 2 | 白色 | CAN_H (büS 接口) |
| 3 | 绿色 | 屏蔽层 |
| 4 | 蓝色 | CAN_L (büS 接口) |
| 5 | 黑色 | 0 V DC |
气动阀的电源
接口板拥有一个 2 针弹簧端子排，气动阀与主通讯模块电源应各自独立供电。
| 接线端子 | 颜色 | 分配 |
|---|---|---|
| 1 | 红色 | AUX 24 V |
| 2 | 黑色 | 0 V DC |
产品组成和结构
带 DI 接点的显示模块（可选）
通过电子模块进行数字输入供电（24V）。每个数字输入的电流强度限制为最大 30 mA。可使用市售的 3 线制传感器和电压介于 10–30 V 之间的 2 线制传感器以及机械无源干接点开关。
用于安全关闭的 6534 型阀门，SIA 版本（可选）
用于安全关闭的 6534 型阀门（SIA 版本）配备额外的连接端子。这使得阀门的电路能够通过外部开关中断。这些阀门版本无手动开关。要使用关闭功能，请将接口与无源干接点（机械开关或继电器）连接。
配置示例

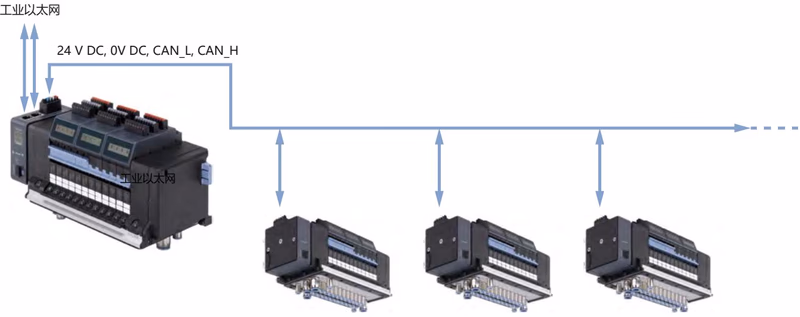

下图显示了一个网络示例，其中以带工业以太网版本（PROFINET IO、EtherNet/IP、Modbus TCP、EtherCAT、CC-Link IE Field Basic）的 AirLINE 8652 型作为主阀岛，以配备 büS 版本的各种 AirLINE 8652 型作为从阀岛。
潜在爆炸区域中的安全提示
电压导致危险及静电电荷危险
- 在设备或系统上进行作业之前，先断电。防止重新接通。
- 在当前爆炸性环境中，对于 24 V 电源、SIA、EVS 和数字输入的连接端子只能在断电状态下插入或拔出。
- 禁止在当前爆炸性环境中使用热插拔功能（除非可以借助合适的测试设备来证明并确保在一定时间内不存在爆炸性环境）。
- 采取适当措施确保潜在爆炸区域不会出现静电电荷。只能用湿布或防静电布轻轻擦拭来清洁设备表面。
