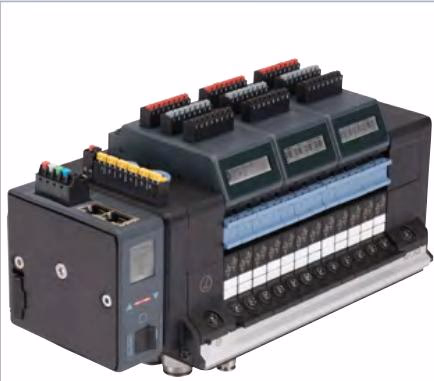

宝德 BURKERT（BURKERT）20117181 (8652 型) AirLINE 阀岛专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息，因此可以快速总览设备状态。
硬件配置针对控制柜底板安装进行了优化，当然也可以安装到标准导轨上。此外，重要的气动功能确保过程安全性提高，例如排气管道中的止回阀可防止因产生的压力峰值意外松开。该系统支持安全相关的阀门关闭，通过 PROFINET S2（系统冗余）提高工厂可用性，并提供符合 ATEX / IECEx 2 区、CCC 和 cURus HazLoc CL I, II, III Div 2 的防爆版本。
常规技术参数
| 产品特征 | 说明 |
|---|---|
| 外壳材质 | PA (聚酰胺) |
| 密封件材质 | NBR 和 PUR |
| 单阀片宽度 | 11 mm |
| 手动开关 | 可选手动，带键控手动、锁扣 |
| 阀槽的数量 | 最大 24 |
| 可控最大阀数 | 最大 48 |
| 中间供排气模块 | 在 16/20/24 阀槽时已选此模块 |
| 压力范围 | 真空至 10 bar |
| 外部供气 (辅助先导空气) | 3 至 10 bar |
| 流量 QNn 值 (空气) | 310 l/min (在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量) |
| 热插拔功能时流量 QNn 值 | 流量减少约 3% |
| 额定运行模式 | 连续运行 (100% ED) |
| 工作电压 | 24 V DC (±10% 允差) |
| 每个阀门的标称功率 | 0.7 W (功率下降之后 0.175 W) |
| 每个阀门的额定电流 | 29 mA (功率下降后 10 mA) |
| 位置反馈 DI 接点 | 最大可配 48 DI |
| 工作介质 | 无油和含油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器) |
| 压缩空气质量 | ISO 8573-1:2010, 等级 7.4.4 |
| 防护等级 | 裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65 |
| 环境温度 | -10 °C 至 +55 °C |

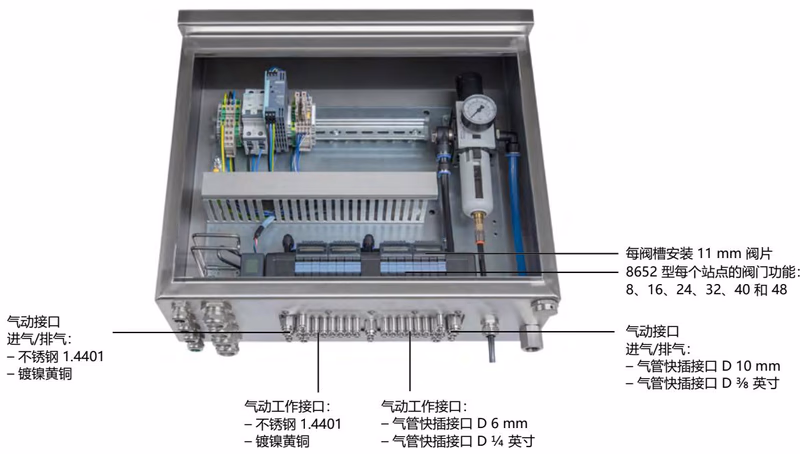

铝质快装底板 AirLINE Quick
借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。
您的优势：
- 在控制柜中占用空间更少
- 由此可使用更紧凑的控制柜
- 通过直接在控制柜底板上连接软管接头，减少安装工作
| 产品特征 | 说明 |
|---|---|
| AirLINE Quick 适配器板 | 不锈钢 1.4301 或 阳极氧化铝 |
| 工作-气管快装接口 | 不锈钢 1.4401 或 镀镍黄铜 |
| 每个站点的阀门功能 | 8、16、24、32、40 和 48 |
| 气动进气/排气 | 气管快插接口 D10 mm, 3/8 英寸 |
| 工作-气管快装接口 | 气管快插接口 D6 mm, 1/4 英寸 |
回路功能
标准功能
| 回路功能 | 说明 |
|---|---|
| C (WWC) | 二位三通电磁阀，伺服辅助，带手动开关，不通电时常闭位置 |
| C (WWC) | 2 个二位三通电磁阀，伺服辅助，带手动开关，不通电时常闭位置 |
| D (WWD) | 2 个二位三通电磁阀，伺服辅助，带手动开关，不通电时常开位置 |
| H (WWH) | 二位五通电磁阀，伺服辅助，带手动开关。通过接口 (1) 加压，因此接口 (2) 或 (4) 皆处于压力之下。 |
| L (WWL) | 三位五通电磁阀，伺服辅助，带手动开关，中封式 |
| M (WWM) | 三位五通电磁阀，伺服辅助，带手动开关，中压式 |
| N (WWN) | 三位五通电磁阀，伺服辅助，带手动开关，中泄式 |
| Z (WWZ) | 二位五通电磁阀，伺服辅助，带 2 个线圈和手动开关的脉冲版本。通过接口 (1) 加压，因此接口 (2) 或 (4) 皆处于压力之下。 |
SIA 版本 (用于与安全相关的关闭)
| 回路功能 | 说明 |
|---|---|
| C (WWC) | 二位三通电磁阀，伺服辅助，不通电时常闭位置 |
| C (WWC) | 2 个二位三通电磁阀，伺服辅助，不通电时常闭位置 |
| H (WWH) | 二位五通电磁阀，伺服辅助。通过接口 (1) 加压，因此接口 (2) 或 (4) 皆处于压力之下。 |
| L (WWL) | 三位五通电磁阀，伺服辅助，中心位置所有连接均锁定 |
认证和符合性
| 认证 | 说明 |
|---|---|
| 防爆 | 可选：作为 3 类设备适用于 2/22 区。ATEX: BVS 20 ATEX E 031 U (II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc)。IECEx: IECEx BVS 20.0024 U (Ex ec IIC Gc / Ex tc IIIC Dc)。 |
| 北美 (美国/加拿大) | 可选：美国和加拿大的 UL 列名认证 (UL 61010-1, CAN/CSA-C22.2 No. 61010-1)。 |
| 危险场所 UL 认可 | 可选：Class I, Zone 2, AEx ec IIC Gc / Ex ec IIC Gc U; Class II, Zone 22, AEx tc IIIC Dc / Ex tc IIIC Dc U; Class I, Division 2, Group A, B, C, D / Class II, III, Division 2, Group F, G。 |
| 中国强制认证 (CCC) | 可选：具有此防爆认证的产品适合在中国引进并用于危险应用。 |
外形尺寸

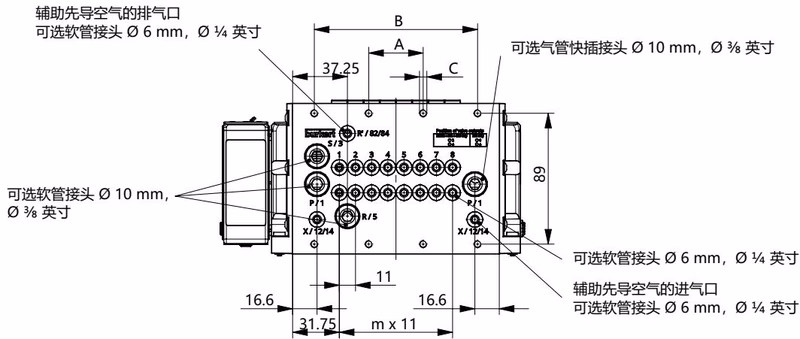

4 阀槽、8 阀槽和 12 阀槽版本
| 版本 | A | B | C | m | n |
|---|---|---|---|---|---|
| 4 阀槽 | 66 | - | 4 × M5 | 3 | 1 |
| 8 阀槽 | 35 | 111 | 8 × M5 | 7 | 2 |
| 12 阀槽 | 77 | 154 | 10 × M5 | 11 | 3 |

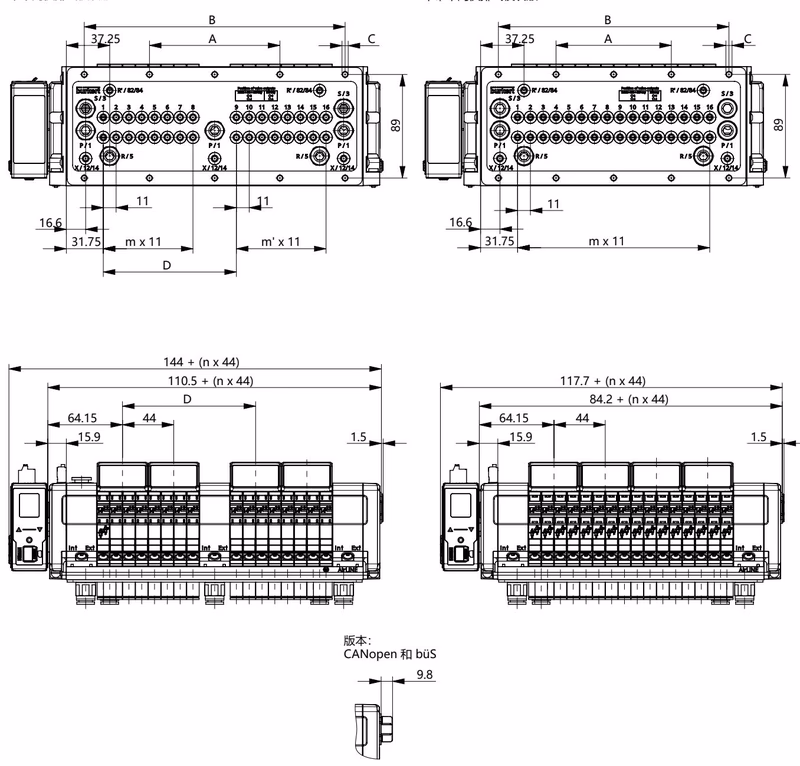

16 阀槽、20 阀槽和 24 阀槽版本
| 版本 | A | B | C | D | m | m' | n |
|---|---|---|---|---|---|---|---|
| 16 阀槽 + 底板款，带中间供排气模块 | 112 | 224 | 10 × M5 | 114.3 | 7 | 7 | 4 |
| 20 阀槽 + 底板款，带中间供排气模块 | 134 | 268 | 10 × M5 | 158.3 | 11 | 7 | 5 |
| 24 阀槽 + 底板款，带中间供排气模块 | 156 | 312 | 10 × M5 | 158.3 | 11 | 11 | 6 |
| 16 阀槽 + 底板款，无中间供排气模块 | 99 | 198 | 10 × M5 | - | 15 | - | 4 |
| 20 阀槽 + 底板款，无中间供排气模块 | 121 | 242 | 10 × M5 | - | 19 | - | 5 |
| 24 阀槽 + 底板款，无中间供排气模块 | 143 | 286 | 10 × M5 | - | 23 | - | 6 |
连接方式
通信和显示屏电源
| 5 针弹簧端子排 | 颜色 | 分配 |
|---|---|---|
| 引脚 1 | 红色 | 24 V DC |
| 引脚 2 | 白色 | CAN_H (büS 接口) |
| 引脚 3 | 绿色 | 屏蔽层 |
| 引脚 4 | 蓝色 | CAN_L (büS 接口) |
| 引脚 5 | 黑色 | 0 V DC |
气动阀的电源
| 2 针弹簧端子排 | 接线端子 | 颜色 | 分配 |
|---|---|---|---|
| 引脚 1 | 1 | 红色 | AUX 24 V |
| 引脚 2 | 2 | 黑色 | 0 V DC |
工业以太网接口
工业以太网 (PROFINET IO, EtherNet/IP, Modbus TCP, EtherCAT, CC-Link IE Field Basic) 或 PROFINET S2 — 接口 X1 和 X2 RJ45
| 引脚 | 分配 |
|---|---|
| 1 | TX+ |
| 2 | TX- |
| 3 | RX+ |
| 4 | 未分配 |
| 5 | 未分配 |
| 6 | RX- |
| 7 | 未分配 |
| 8 | 未分配 |
产品安装

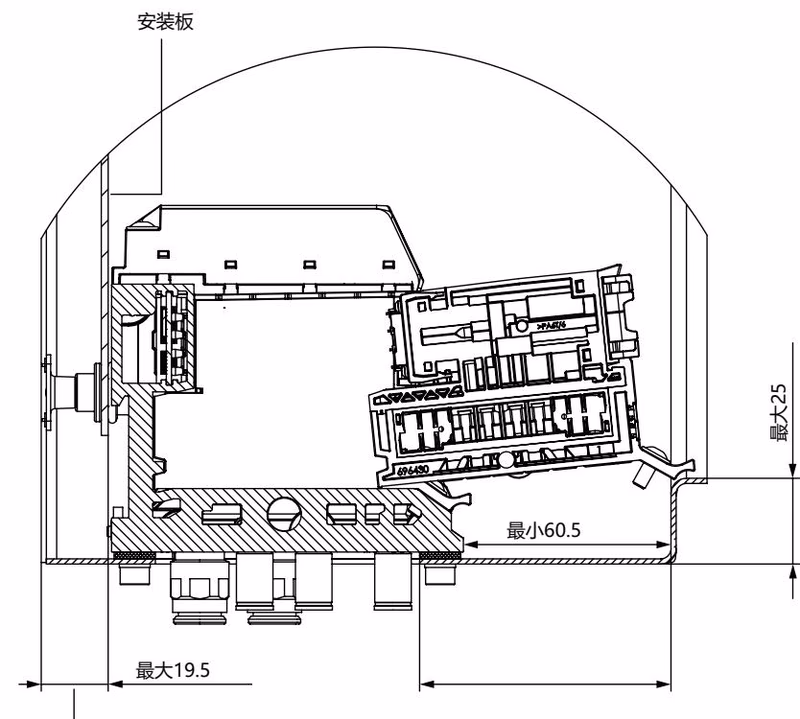

为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。
产品组成和结构
带 DI 接点的显示模块 (可选)
通过电子模块进行数字输入供电 (24V)。每个数字输入的电流强度限制为最大 30mA。可使用市售的 3 线制传感器和电压介于 10–30V 之间的 2 线制传感器以及机械无源干接点开关。
| 可能的数据 | 3 线制传感器 | 2 线制传感器 | 机械无源干接点开关 |
|---|---|---|---|
| 操作传感器 | X | X | X |
| 不操作传感器 | X | X | X |
| 短路 | X | - | - |
| 断线 | - | X | - |
用于安全关闭的 6534 型阀门，SIA 版本 (可选)
用于安全关闭的 6534 型阀门 (SIA 版本) 配备额外的连接端子。这使得阀门的电路能够通过外部开关中断。这些阀门版本无手动开关。要使用关闭功能，请将接口与无源干接点 (机械开关或继电器) 连接。
模块带紧急关断 SIA (可选)
可选的模块紧急连锁 SIA 功能连接：端子 1 = 阀门单元 1，端子 2 = 阀门单元 2，等。要使用关闭功能，请将接口与无源干接点连接。
| 电气参数 | 说明 |
|---|---|
| 连接 | 可插拔弹簧端子排，12 针。导线横截面积 0.14–1.5 mm² (AWG 26–16) |
| 触点所需的开关功率 | 1.5 A / 24 V DC |
配置示例

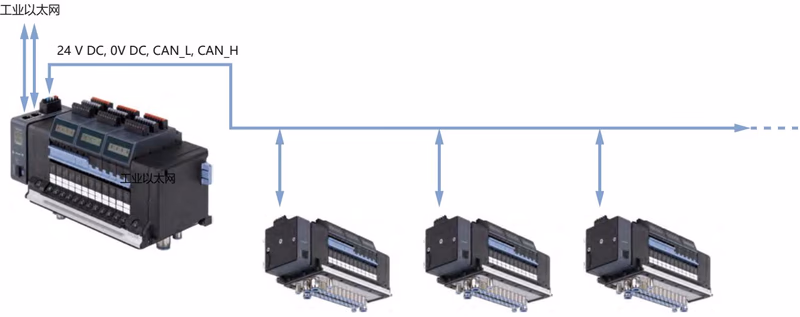

下图显示了一个网络示例，其中以带工业以太网版本的 AirLINE 8652 型作为主阀岛，以配备 büS 版本的各种 AirLINE 8652 型作为从阀岛。
潜在爆炸区域中的安全提示
电压导致危险
- 在设备或系统上进行作业之前，先断电。防止重新接通。
- 在当前爆炸性环境中，对于 24 V 电源、SIA、EVS 和数字输入，连接端子只能在断电状态下插入或拔出。
- 禁止在当前爆炸性环境中使用热插拔功能。
静电电荷可能导致爆炸危险
- 采取适当措施确保潜在爆炸区域不会出现静电电荷。
- 只能用湿布或防静电布轻轻擦拭来清洁设备表面。
一般性使用的特殊条件
- 对于防爆保护型式“ec”，将设备安装在符合 EN/IEC 60079-0 和 EN/IEC 60079-7 防爆保护型式“ec”适用要求的箱体中，且箱体防护等级至少为 IP54。
- 对于防爆保护型式“tc”(粉尘)，将设备安装在符合 EN/IEC 60079-0 和 EN/IEC 60079-31 防爆保护型式“tc”适用要求的箱体中，且箱体防护等级至少为 IP6X。
- 只能在如 IEC 60664-1 规定的污染等级至少为 2 级的区域内使用设备。
- 确保瞬态保护的设置值不超过设备供电接口额定峰值电压的 140%。
