宝德（BURKERT）20132946（2973 型）手动隔膜阀由一个手动执行机构、一个膜片和一个两通阀体组成。带塑料手轮的手动执行机构允许在卫生或腐蚀性环境中使用。利于流动的无死区阀体能够实现高流量，用途广泛。

阀体和隔膜有各种常见的材料和规格可供选择。执行机构具有紧凑的可高压灭菌设计，与所有其他 Bürkert 隔膜阀兼容。手动执行机构带有一个光学位置指示器，其行程刻度可重复。执行机构还具有可调节的行程上限和下限和/或锁定装置。

常规技术参数

产品特征	规格
塑料阀体 (PW、PV、PP、PD)	PVC-C、PVC-U、PP、PVDF
隔膜	EPDM (AD)、PTFE/EPDM (EA)、高级 PTFE/EPDM (EU)、GYLON®/EPDM 层压 (ER)
执行机构	不锈钢/PPS
隔膜尺寸	15 至 50
工作介质	中性气体和液体，高纯度，无菌，腐蚀性或研磨性介质
介质温度 (PTFE/EPDM)	-10 至 +130 °C (+140 °C 下蒸汽灭菌 60 分钟)
环境温度	-10 至 +130 °C (短时间内高达 +150 °C)，可高温灭菌

认证和符合性

• FDA：由 EPDM、PTFE/EPDM、高级 PTFE/EPDM 和 GYLON®/层压 EPDM 材料制成的隔膜就其成分而言符合由 FDA（美国食品药品监督管理局）发布的《联邦法规汇编》。
• USP：隔膜根据 USP Class VI 进行测试。
• EC 法规 1935/2004：适用于食品和饮料。
• 防爆 (可选)：EPS 18 ATEX 2 008 X II 2G Ex h IIC T4…T2 Gb / II 2D Ex h IIIC T135 °C…T300 °C Db。IECEx EPS 18.0007X。

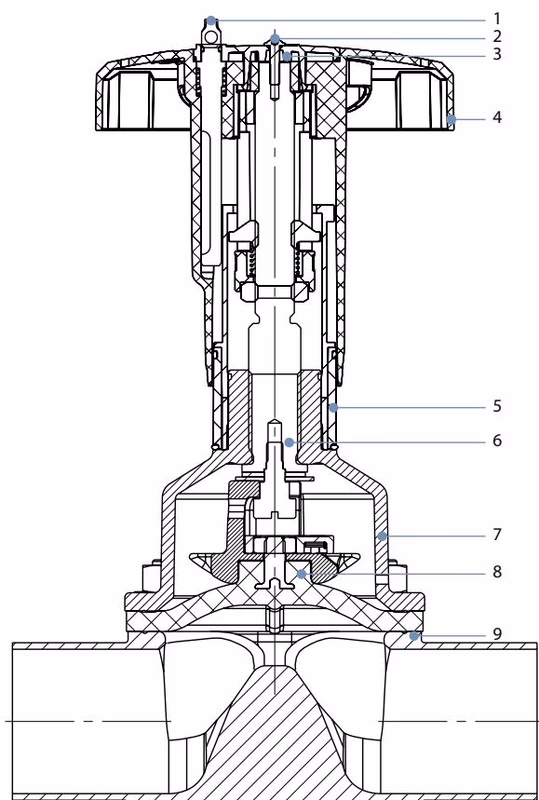

材料

编号	元件	材料
1	锁定销	不锈钢 1.4305
2	螺栓	不锈钢 A2
3	手轮盖	聚酰胺 (PA)
4	手轮	聚苯硫醚 (PPS)
5	可视化位置指示器	聚酰胺 (PA)
6	阀杆	不锈钢 1.4305
7	隔膜底座	不锈钢 1.4308
8	隔膜	EPDM、PTFE/EPDM、高级 PTFE/EPDM、GYLON®/EPDM 层压
9	阀体	PVC-C、PVC-U、PP、PVDF

尺寸

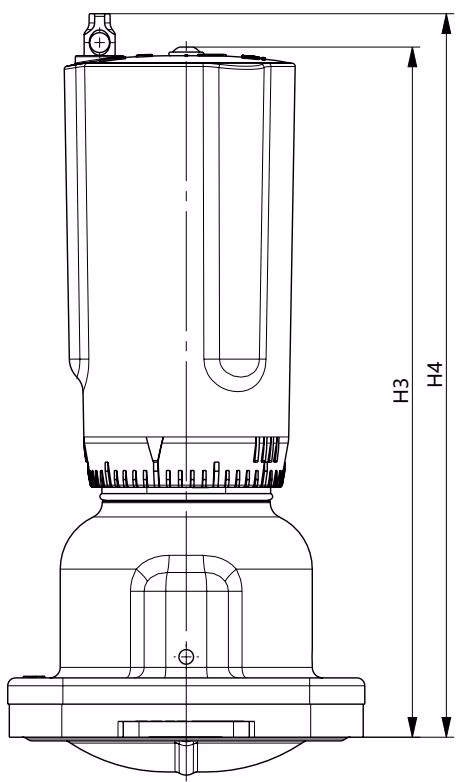

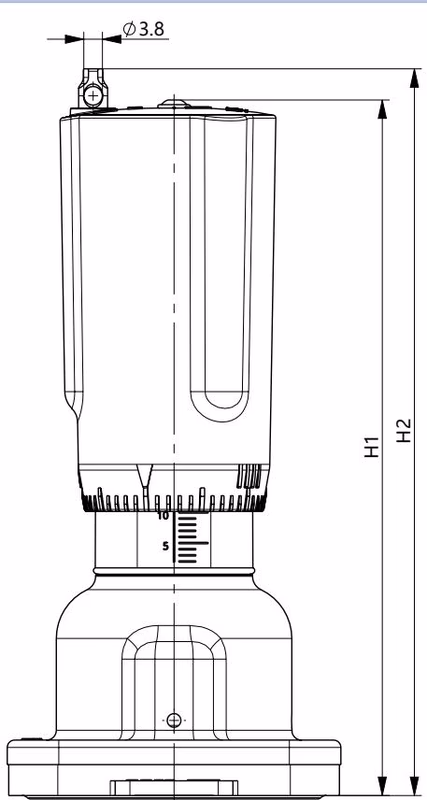

手动执行机构

隔膜尺寸	H1	H2	H3	H4	∅ B
15	127	133	121	127	45
20	138	144	129	135	45
25	143	149	133	139	45
32	177	183	163	169	110
40	182	188	164	170	110
50	197	203	173	179	110

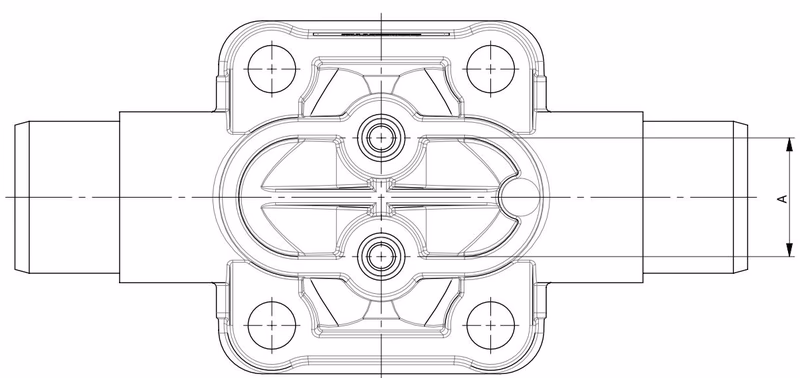

塑料阀体（PV、PD、PP），承插连接

INFO

给定值针对全新塑料阀体。以前的阀体(REV1)可能与新尺寸略有差异。

隔膜尺寸	A	L1	L2	∅ d	s	h	H
PVC-U (PV)
15	25	124	16	20	2.5	12	29
20	25	144	19	25	2.5	17	36
25	25	154	22	32	3.5	19	43
32	45	174	26	40	4	25	52.5
40	45	194	31	50	5	28.6	65.5
50	45	224	44	63	6.5	35.5	79

性能说明

流量特点 (塑料阀体)

隔膜尺寸	密封材料	管道接口 [mm]	管道接口 [inch]	Kv 值 [m3/h]
15	PTFE	15	1/2	7.5
20	PTFE	20	3/4	13.1
25	PTFE	25	1	21.5
32	PTFE	32	1 1/4	37.5
40	PTFE	40	1 1/2	56
50	PTFE	50	2	92

介质压力

隔膜尺寸	最大静态工作压力 [bar]	PTFE/EPDM 拧紧扭矩 [Nm]
15	10	1.7
20	10	3
25	10	3.5
32	10	4
40	10	7
50	10	11

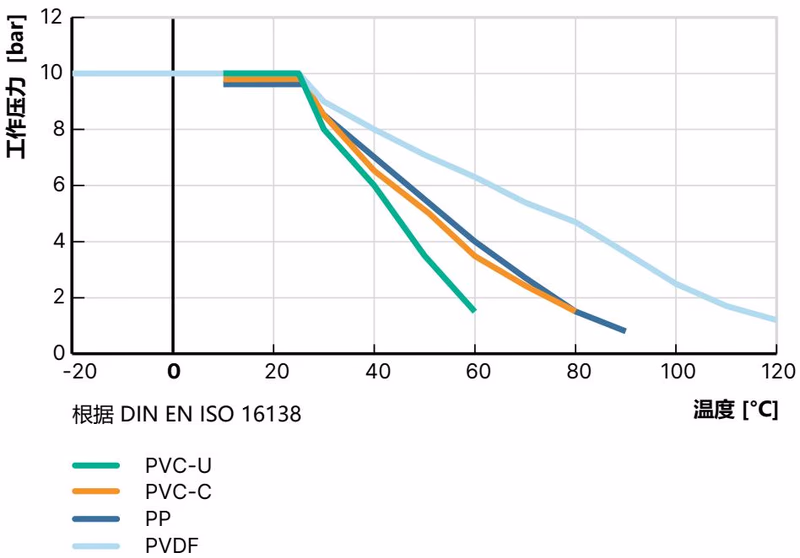

压力温度图

WARNING

这些信息对于材料选择非常重要。请遵守取决于介质温度的允许工作压力。

安装与操作

设置行程上限和下限

可以为 2973 型（隔膜尺寸 15…50）设置行程上限和下限。行程限制作为选项提供，并非标准集成。为此使用调节套筒。

1. 顺时针转动手轮，将阀门移至关闭位置。
2. 松开手轮上的螺钉（内六角，对边宽度 2）并拆下手轮。
3. 顺时针拧紧调节套筒直至停止。设置最小行程。
4. 将手轮安装在执行机构上。主轴上的方头和调节套筒的六角头必须正确对齐。
5. 将阀门移至所需的最大打开位置。
6. 松开手轮上的螺钉并拆下手轮。
7. 向上拉调节套筒，同时逆时针拧紧直至停止。设置最大行程。
8. 将手轮安装在执行机构上，并以 0.9 Nm 的扭矩拧紧螺钉。

锁定手轮

提供锁定机构作为选项，以防止意外或未经授权的操作。锁定销有一个孔（Ø 3.8），可以用挂锁固定以防止未经授权的使用。

1. 向下推锁定销并旋转 180°（顺时针或逆时针）。
2. 锁定销必须锁定在其最终位置，以便孔再次完全可见。
3. 将挂锁穿过锁定销中的孔并将其固定。
