宝德（BURKERT）3361 型创新的过程控制阀是适应高要求的控制任务和使用条件的理想解决方案。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于高达 6 mm/s 的高定位速度，可以几乎无延时地反馈过程信号并根据客户的要求做出改变。介质的压力变化或波动不会影响阀门位置。经过流量优化的阀体最多可装配 5 个不同的阀座，以精准适应客户要求。

产品特征

• 高精度动态调节
• 抗恶劣天气、冲击和振动特性的设计
• 由于阀座可更换，每种接口尺寸有多个 Kvs 值
• 有位置调节器和过程控制器可供选择
• 提供氢气版本

常规技术参数

特征	说明
设计类型	截止型控制阀
公称直径	DN 10 至 100, NPS 3/8 至 4
断电安全位置	带有 SAFEPOS 储能装置：打开、关闭或可自由编程的位置。不带：在最后一个位置受阻
工作压力	0 至 25 bar(g)，40 bar(g) 可按需提供。真空版本低至 -0.9 bar(g)
介质温度	-40 °C 至 +230 °C
移动速度	6 mm/s (AG2 1300 N), 4 mm/s (AG2 2500 N), 3 mm/s (AG3 7700/10000 N)
工作电压	24 V DC ± 10 %
防护等级	IP65/IP67 (DIN EN 60529), NEMA 4X

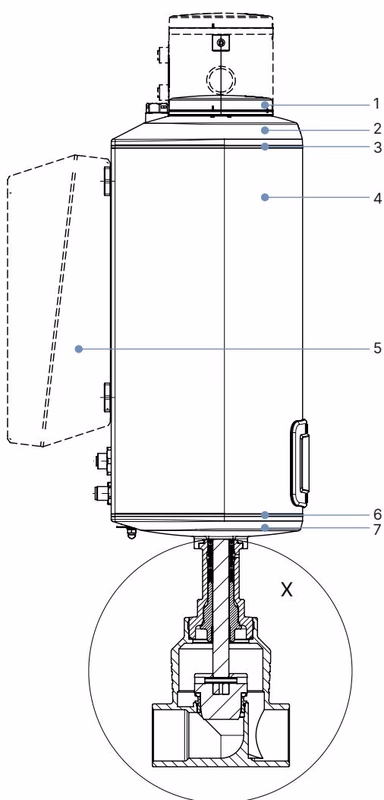

材料

• 执行机构外壳：铝合金，有粉末涂层
• 显示屏外壳/盲盖：PPS (标准)，不锈钢 1.4301 (对于 ATEX/IECEx)
• 阀体：不锈钢 CF3M
• 阀座密封件：不锈钢 1.4571 (可选硬化)、PTFE 或 PEEK 密封垫圈

认证和符合性

认证选项

• 防爆：ATEX / IECEx 2/22 区 (Ex ec IIC T4 Gc / Ex tc IIIC T135 °C Dc)
• 北美：UL 列名认证 (UL 61010-1)
• 饮用水：适用于最高温度 +85 °C 的饮用水领域 (TrinkwasserV)
• 食品和饮料：FDA, USP, EC 1935/2004, 中国食品 GB 标准
• 气体：适用于氧气和氢气

产品结构与设计

集成式定位器

执行机构的位置（开度）是根据目标位置值来调节的。目标位置由外部标准信号（模拟量）或通过现场总线（数字）指定。位移传感器检测电动线性执行机构的实际位置 (POS)。

集成式过程控制器（可选）

过程控制可以通过另外安装的 PID 控制器来进行。根据外部信号（如液位、压力、流量、温度）确定过程设定值和过程实际值，通过控制参数计算阀门的目标位置。

储能装置的安全位置（可选）

在断电的情况下，借助可选的 SAFEPOS energy-pack 储能装置，可以到达安全位置。所需的位置通过菜单设置。除了终点位置（开/关）之外，还可以在此处确定任何中间位置。

尺寸

(AG2 执行机构标准版本尺寸)
