宝德 (BURKERT) 20139777 0331 型是一种直动式介质分离的枢轴电枢电磁阀。作为二位三通版本，它采用免维护的枢轴电枢技术，并配备操作方便、坚固耐用的手动操作组件。电磁线圈采用高度耐化学腐蚀的环氧树脂压制而成。由于线圈系统与介质之间用隔膜隔开，所以该阀门特别适用于腐蚀性酸和碱等危险介质。

该特定型号（订货号 20139777）采用聚丙烯 (PP) 阀体，配备 Bürkert 法兰 32 x 46 A2 版接口和 NBR 密封件，在 24 V DC 电压下运行。其通径为 3.0 mm，适用压力范围为 0 至 8 bar。

常规技术参数

属性	值
公称直径	DN 3.0 mm
回路功能	C（二位三通，常闭）
阀体材料	PP (聚丙烯)
密封材料	NBR (丁腈橡胶)
管道接口	法兰 (Bürkert 法兰 32 x 46 A2 版)
电压	24 V DC
功耗 (DC)	冷态：11 W，热态：8 W
负载周期	对于 8 W 规格，30 分钟内 40% 负载周期（60% 的间歇运行）
介质温度	0 °C 至 +80 °C
环境温度	最高 +55 °C
防护等级	IP65（带电气连接插头）

回路功能

作用方式 C (WW C) 二位三通电磁阀，直动式，在断电位置关闭。 进气口 1 (P/NC)，出气口 2 (A/OUT) 与排气口 3 (R/NO) 连接。

性能说明

压力范围和流量（PP 阀体，标准版本）

作用方式	DN	Kv 值水 (DC)	压力范围 (标准 DC)	压力范围 (真空)
C	3.0 mm	0.15 m³/h	0...8 bar	-0.98...6 bar

注意

在 DC 频率下，Kv 值降低至多 10%，以保障功能。压力数据为表压。

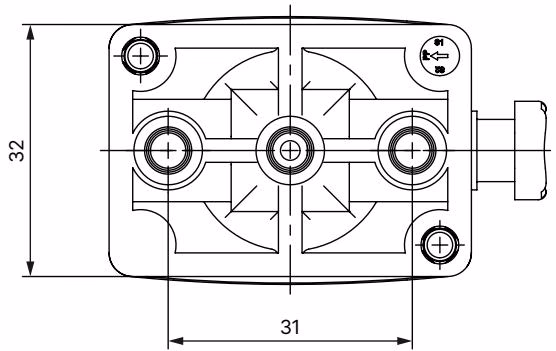

尺寸

安装与电气连接

安装位置

安装位置任意，建议执行机构朝上。

过滤器

为了确保电磁阀的安全运行，必须在阀门入口前安装一个过滤器 (≤ 500 µm)。

电气连接：

• 插头接线片符合 DIN EN 175301-803 标准 A 型，适用于电气连接插头 2518 型或 2509 型。
• 将 L1/+ 和 N/– 连接到端子 1 和 2，与极性无关。
• 连接保护导体。
