宝德（BURKERT）8652 型 AirLINE 阀岛专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息，因此可以快速总览设备状态。

硬件配置针对控制柜底板安装进行了优化，当然也可以安装到标准导轨上。此外，重要的气动功能确保过程安全性提高。由此能够防止例如排气管道中的止回阀因产生的压力峰值意外松开。系统支持 PROFINET S2（系统冗余）以提高工厂可用性，并支持与安全相关的阀门关闭。

常规技术参数

产品特征
材料
外壳	PA (聚酰胺)
密封件	NBR 和 PUR
单阀片宽度	11 mm
手动开关	可选手动，带键控手动、锁扣
阀槽的数量	最大 24
可控最大阀数	最大 48
性能数据
压力范围	真空至 10 bar
外部供气 (辅助先导空气)	3 至 10 bar
流量 QNn 值 (空气)	310 l/min (在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量)
额定运行模式	连续运行 (100% ED)
电气参数
工作电压	24 V DC (电压允差 ±10%)
每个阀门的标称功率	0.7 W (功率下降之后 0.175 W)
每个阀门的额定电流	29 mA (功率下降后 10 mA)
介质参数
工作介质	无油和含油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器)
压缩空气质量	ISO 8573-1: 2010, 等级 7.4.4
环境与安装
环境温度	-10 °C 至 +55 °C
防护等级	裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65

AirLINE Quick

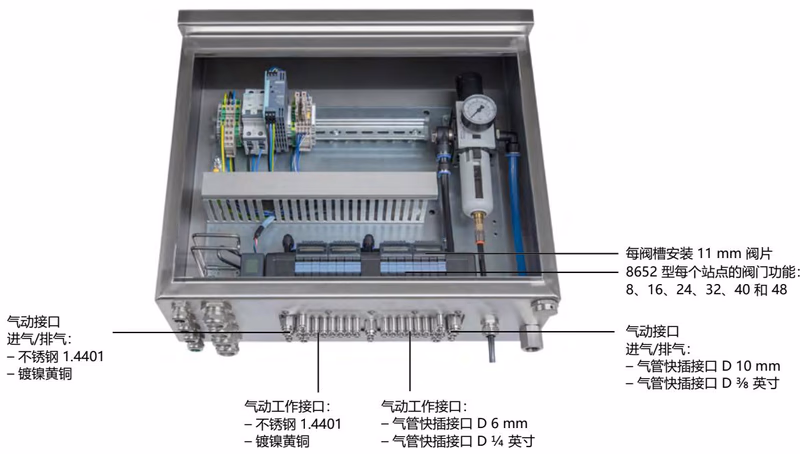

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。

您的优势：

• 在控制柜中占用空间更少
• 由此可使用更紧凑的控制柜
• 通过直接在控制柜底板上连接软管接头，减少安装工作

回路功能

符号	说明
	作用方式 C (WWC) 二位三通电磁阀，伺服辅助，带手动开关，不通电时常闭位置
	作用方式 C (WWC) 2 个二位三通电磁阀，伺服辅助，带手动开关，不通电时常闭位置
	作用方式 D (WWD) 2 个二位三通电磁阀，伺服辅助，带手动开关，不通电时常开位置

认证和符合性

• 防爆： 作为 3 类设备适用于 2/22 区。ATEX: II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc。IECEx: Ex ec IIC Gc / Ex tc IIIC Dc。
• 北美 (美国/加拿大)： 美国和加拿大的 UL 列名认证 (UL 61010-1)。可选危险场所 UL 认可 (Class I, Zone 2; Class II, Zone 22; Class I, Division 2)。
• 中国强制认证 (CCC)： 具有此防爆认证的产品适合在中国引进并用于危险应用。

外形尺寸

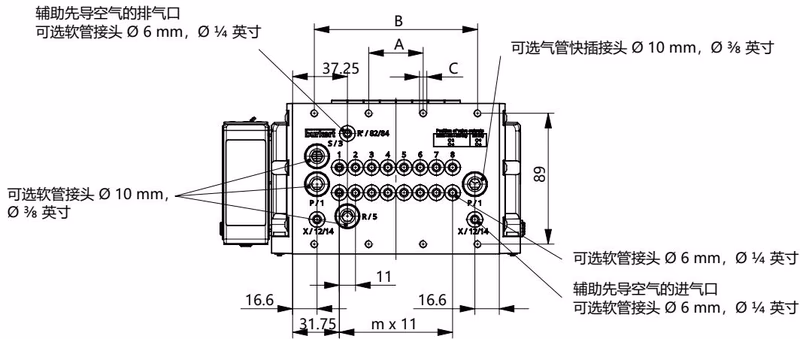

4 阀槽、8 阀槽和 12 阀槽版本

版本	A	B	C	m	n
4 阀槽	66	-	4 x M5	3	1
8 阀槽	35	111	8 x M5	7	2
12 阀槽	77	154	10 x M5	11	3

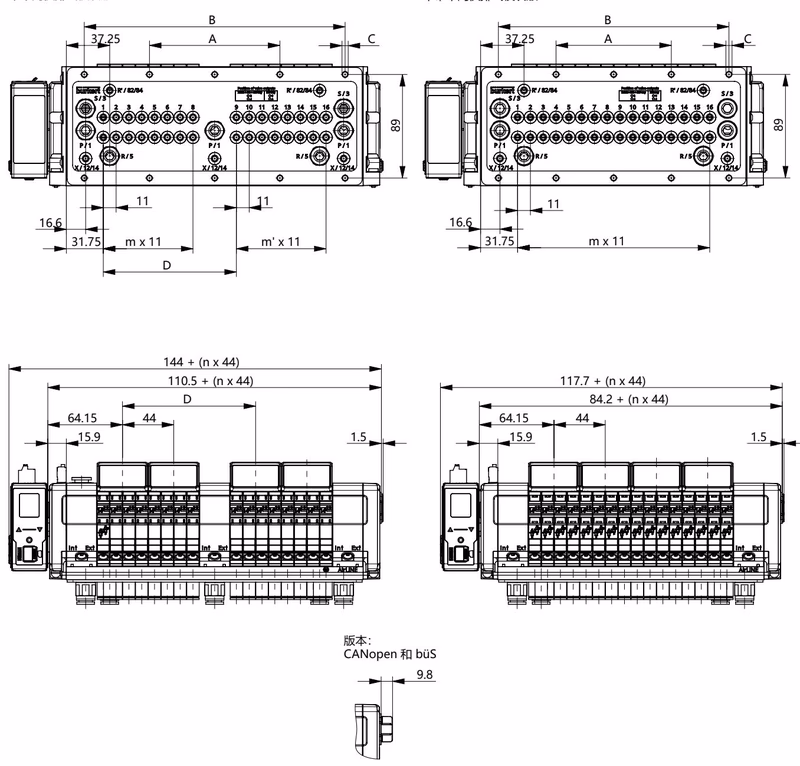

16 阀槽、20 阀槽和 24 阀槽版本

版本	A	B	C	D	m	m'	n
16 阀槽 + 底板款，带中间供排气模块	112	224	10 x M5	114.3	7	7	4
20 阀槽 + 底板款，带中间供排气模块	134	268	10 x M5	158.3	11	7	5
24 阀槽 + 底板款，带中间供排气模块	156	312	10 x M5	158.3	11	11	6

产品安装

热插拔功能

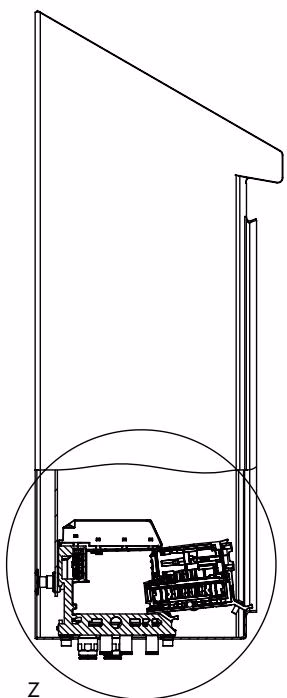

为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。

防爆 (EX) 安全提示

电压与静电导致危险

• 在设备或系统上进行作业之前，先断电。防止重新接通。
• 在当前爆炸性环境中，对于 24 V 电源、SIA、EVS 和数字输入的连接端子只能在断电状态下插入或拔出。
• 禁止在当前爆炸性环境中使用热插拔功能（除非可以借助合适的测试设备来证明并确保在一定时间内不存在爆炸性环境）。
• 采取适当措施确保潜在爆炸区域不会出现静电电荷。只能用湿布或防静电布轻轻擦拭来清洁设备表面。
