宝德（BURKERT）2920 型斜座阀由一个手动执行机构和一个由优质不锈钢制成的两通阀体组成。该手动操作阀门采用流量经过优化的阀体，应用范围广泛，既可用于关闭中性介质，也可用于关闭腐蚀性气体和液体介质。久经考验的自动调节主轴密封件可确保最佳的密封性，因此即使在频繁切换的情况下也能实现低维护运行。根据不同的应用，由 PTFE 或 PEEK 制成的软密封件可确保即使在苛刻的工作条件下也能实现可靠的阀座密封性。

该执行机构由优质塑料制成，适合在要求严苛的环境中使用。它有一个光学位置指示器，还可选配行程限制器和锁定装置。

型号变体

2920 型系列包含多种变体，主要在阀体和控制锥方面有所不同：

型号	公称直径 DN	阀体	特点
2920	10 至 80	斜座阀体	无控制锥；用于纯关断功能
2960	10 至 65	斜座阀体	带控制锥；带位置指示器和刻度，用于设置定义的流量
2921	10 至 100	直座阀体	无控制锥；用于纯关断功能
2961	10 至 100	直座阀体	带控制锥；带位置指示器和刻度；可更换阀座

技术参数

产品特征	规格
设计类型	开/关角座阀
接口公称直径	DN 10...DN 80, NPS 3/8...NPS 3
流向	与关闭方向相反（阀座下）
工作压力	0 bar(g)...25 bar(g)
公称压力	PN 25 (DIN EN 1333), Class 150 (DIN EN 1759)
阀座泄漏	泄漏率 A (根据 DIN EN 12266-1)，阀座密封件采用 PTFE 和 PEEK，测试介质为空气
Kv 值	1.6...140 m³/h
工作介质	蒸汽、水、中性气体、酒精、油、燃料、液压液、盐溶液、碱液、有机溶剂
介质温度	-40 °C...+230 °C
粘度	最大 600 mm²/s
环境温度	-10 °C...+60 °C
安装位置	任意，最好执行机构朝上

认证和符合性

• 防爆（可选）： ATEX (II 2G Ex h IIC T4...T2 Gb / II 2D Ex h IIIC T135 °C...T300 °C Db) 和 IECEx。作为 2 类设备适用于 1/21 区和 2/22 区。
• 饮用水： 适用于饮用水领域。材料符合与饮用水接触材料 (TrinkwasserV) 的评估原则 (UBA)。PF39 适用于介质温度高达 85 °C 的热水。
• 食品和饮料/卫生： 提供符合 FDA（《联邦法规汇编》）、USP（美国药典委员会）、EC 法规 1935/2004 以及中国食品 GB 标准的变体。

材料

编号	元件	材料
1	盖板	聚酰胺 (PA)
2	螺栓	不锈钢 1.4301
3	锁定销	不锈钢 1.4305
4	手轮	聚苯硫醚 (PPS)
5	可视化位置指示器带刻度	聚酰胺 (PA)
6	填料函	PTFE V 形圈（实心），带弹簧补偿
7	阀杆	不锈钢 1.4401 (316)/1.4404 (316L)
8	导杆	DN 15...DN 50: PEEK DN 65...DN 80: 不锈钢 1.4401 (316)/1.4404 (316L)
9	阀体密封件	石墨
10	摆板	不锈钢 1.4401 (316)/1.4404 (316L)
11	密封垫圈（可选）	PTFE 或 PEEK
12	阀体	不锈钢 316L/CF3M

尺寸

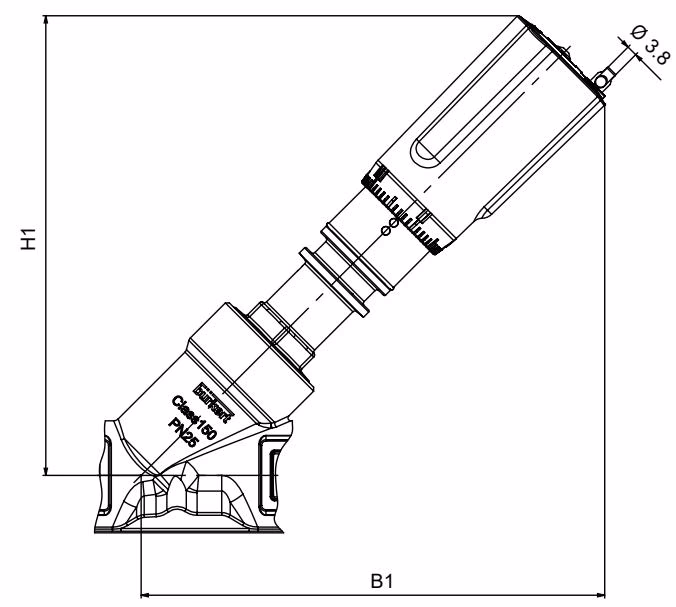

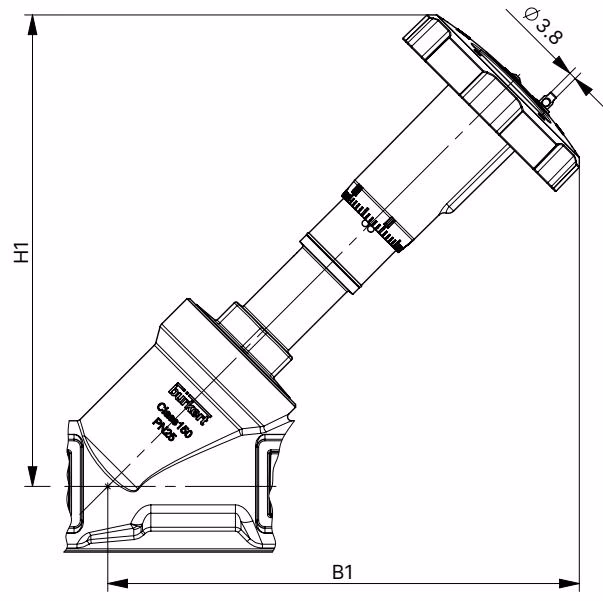

执行机构

DN	NPS	手轮直径 ∅ [mm]	B1	H1
15	1/2	45 (S)	148	148
20	3/4	45 (S)	154	154
25	1	45 (S)	163	163
32	1 1/4	45 (S)	171	171
40	1 1/2	45 (S), 110 (M)	224	224
50	2	110 (M)	241	241
65	2 1/2	160 (L)	290	290
80	3	160 (L)	308	310

带螺纹接口的阀体

DN	NPS	D (G)	D (NPT)	D (Rc)	E	CM	LM	SW
15	1/2	14	13.7	13.2	24	65	27	27
20	3/4	16	14.0	14.5	27	75	34	34
25	1	18	16.8	16.8	29.5	90	41	41
32	1 1/4	16	17.3	19.1	36	110	50	50
40	1 1/2	18	17.3	19.1	35	120	55	55
50	2	24	17.6	23.4	45	150	70	70
65	2 1/2	26	23.7	26.7	57	185	85	85
80	3	28	-	-	71	220	100	100

带有焊接接口的阀体 (DIN EN ISO 1127 / ISO 4200 / DIN 11866 系列 B)

DN	ES	CS	LS	∅ DS	WS
15	19	34	100	21.3	1.6
20	20	39	115	26.9	1.6
25	26	43	130	33.7	2.0
32	26	45	145	42.4	2.0
40	26	49	160	48.3	2.0
50	26	50	175	60.3	2.0
65	26	50	210	76.1	2.3
80	26	88.5	266	88.9	2.3

性能说明

流体参数 (螺纹接口 G, NPT 和 RC)

DN	NPS	阀座公称尺寸 [mm]	手轮直径 ∅	Kv 值(水) [m³/h]	最大工作压力 PTFE [bar(g)]	最大工作压力 PEEK [bar(g)]
8	1/4	15	45 (S)	2.6	25	25
10	3/8	15	45 (S)	5.4	25	25
15	1/2	15	45 (S)	5.4	25	25
20	3/4	20	45 (S)	11	25	25
25	1	25	45 (S)	20	25	25
32	1 1/4	32	45 (S)	30	25	25
40	1 1/2	40	45 (S)	40	16	12.8
40	1 1/2	40	110 (M)	40	25	25
50	2	50	110 (M)	55	25	20
65	2 1/2	65	160 (L)	91	24	19
80	3	80	160 (L)	140	16	12.8

操作和安装

位置指示器

当您逆时针转动手轮时，可以在位置指示器和手轮之间看到可重复的行程刻度。手轮上的刻度决定了手轮的旋转位置（50 个位置）。可重复的行程刻度根据手轮的底边显示阀门的相对位置（阀门开度），并作为确定旋转位置的固定点。

流向

阀座始终逆着介质流向关闭。因此，应设置流向，使阀门在阀座下方达到流量。

设置行程限制

可选配设置最小和最大行程限制。为此使用调节套筒。

1. 顺时针转动手轮，将阀门移至关闭位置。
2. 松开手轮上的螺钉并取下手轮。
3. 顺时针拧紧调节套筒直至其停止。最小行程已设置。
4. 将手轮安装在执行机构上。将阀门移至所需的最大打开位置。
5. 松开手轮上的螺钉并取下手轮。
6. 向上拉调节套筒，同时逆时针拧紧直至其停止。最大行程已设置。

锁定手轮

还可以选择锁定手轮，以防止意外或未经授权操作阀门。

锁定销有一个孔 (Ø 3.8)，可用挂锁（不在供货范围内）锁上以防止未经授权的使用。向下按锁定销并旋转 180°（顺时针或逆时针）。将挂锁穿过锁定销中的孔并固定。

静电导致爆炸危险

如果设备具有防爆认证（例如 PX51），如果带静电的设备或个人突然放电，则潜在爆炸区域中存在爆炸风险。

• 采取适当措施确保潜在爆炸区域中不会积聚静电。
• 只能用湿布或防静电布轻轻擦拭设备表面。
• 将执行机构和阀体接地。
• 如果使用塑料阀体，请将执行机构单独接地。
