宝德 BURKERT（BURKERT）3280 型直动式电动两通直座比例阀适用于计量闭环或开环控制回路中的液体和气体。该阀门由线性步进电机驱动。集成的电子设备大大简化了流程集成，不需要额外的控制模块。保持特定的阀门开度时，电机不需要使用能量。此特性可以大幅降低设备的能源需求，从而提高效率。3280 型作为标配 ON/OFF（开/关）或比例阀，作为带集成定位器的版本，以及作为带集成过程控制器的版本提供。

• 执行机构与介质无接触
• 出色的调节范围和快速的响应时间
• 低电耗
• 接口公称直径 DN8...15
• 版本：标准，定位器、过程控制器；以及高至 22 bar 的高压版本

结构与功能

阀杆由步进电机驱动。电机的角位移借助螺纹主轴转换为平移运动。阀杆与螺纹主轴刚性连接。阀杆连接到一个调节锥上。

常规技术参数

产品特点	说明
密封件	NBR 适用于液体 EPDM 适用于液体和特殊气体（例如氨、乙炔） FKM 适用于中性气体 PEEK（用于阀座公称尺寸 1 和 1.5）
阀体	黄铜、不锈钢
公称直径	DN8 至 DN15, NPS 1/4, 3/8, 1/2
流向	与关闭方向相反（阀座下）
设计类型	截止式开/关阀，直座控制阀
调节器版本	标准开/关、标准调节阀、定位器或过程控制器
工作压力	0 至 6 bar(g) 可提供高压版本，高达 22 bar(g)（可选） 真空版本低至 -0.9 bar(g)（可选）
负载周期	高达 100%（取决于介质温度和环境温度）
工作电压	24 V DC ± 10%（最大残余波纹度 10%）
功耗	<1 W 保持功率 最大 8 W（DN1 至 DN6）或最大 12 W（DN8 和 DN10，以及高压版本）
介质温度	EPDM：-30 °C 至 +70 °C FKM、NBR：0 °C 至 +70 °C
防护等级	IP54
环境温度	-10 °C 至 +60 °C（高压版本和阀座公称尺寸自 8 和 10 mm 起的最高环境温度为 +50 °C）

电气控制和接口

技术数据	标准 (开/关)	标准 (调节阀)	定位器 (模拟量)	过程控制器 (模拟量)
输入信号 (设定值)	数字量输入: 0 至 5 V (log. 0) 或 10 至 30 V (log. 1)	4 至 20 mA, 0 至 10 V 或 PWM	4 至 20 mA, 0 至 20 mA, 0 至 10 V 或 0 至 5 V	4 至 20 mA, 0 至 20 mA, 0 至 10 V 或 0 至 5 V
输入信号 (实际值)	-	-	-	4 至 20 mA, 0 至 20 mA, 0 至 10 V 或 0 至 5 V
输出信号 (实际值)	数字量输出: PNP, 最大 100 mA	数字量输出: PNP, 最大 100 mA	0/4 至 20 mA, 0 至 5/10 V	0/4 至 20 mA, 0 至 5/10 V
现场总线接口	-	-	büS/CANopen (数字量版本)	büS/CANopen (数字量版本)

INFO

标准调节阀版本是一种比例阀，它与定位器版本一样，根据输入信号连续改变阀门开度。该版本没有 büS 接口，也没有模拟量输出信号。

材料

• 外壳盖: PC (聚碳酸酯)
• 机壳底部: PPS (聚苯硫醚)
• 阀杆密封件: FKM/EPDM/NBR
• 阀杆: 不锈钢 1.4305
• 阀体: 黄铜或不锈钢 AISI 316L
• 阀座: 不锈钢 1.4301/1.4305

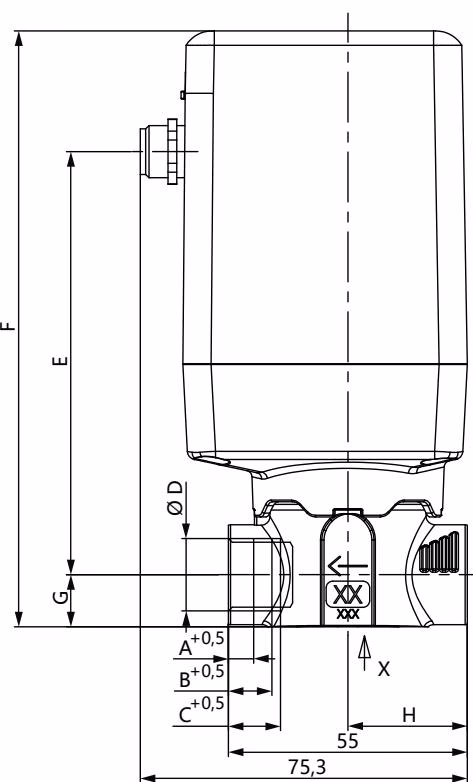

尺寸

螺纹版本

A	B	C	D	E	F	G	H
—	—	12	G 3/8	97.4	137.2	12	27.5
6	10.3	—	NPT 3/8	97.4	137.2	12	27.5
—	—	12	G 1/4	96.4	134.2	10	27.5
5.8	10	—	NPT 1/4	96.4	134.2	10	27.5
—	—	14	G 1/2	97.4	139.2	14	29.5
8.2	13.7	—	NPT 1/2	97.4	139.2	14	29.5

性能说明

负载周期降额曲线

WARNING

负载周期是电动阀中的重要因素。电机的自热限制了最大负载周期。环境温度较高会额外增加由于过热而造成损坏的风险。如果超出针对负载周期建议的极限值运行阀门，则可能导致阀门使用寿命显著下降。

负载周期不是指设备的负载周期，而是指电机的负载周期。只有当应移动阀门时，才会接通电机。因额定值频繁变化，电机的负载周期会急剧增加。

压力范围 (标准版本)

阀门功能	阀座公称尺寸	管道接口	Kvs 值 [m³/h]	压力范围 [bar(g)]
控制阀，在电源故障时无安全位置	1	G 1/4	0.030	0 至 6
	1.5	G 1/4	0.065	0 至 6
	2	G 1/4	0.130	0 至 6
	3	G 1/4	0.300	0 至 6
	4	G 3/8	0.500	0 至 6
	5	G 3/8	0.750	0 至 6
	6	G 3/8	0.900	0 至 6
	8	G 1/2	1.500	0 至 6
	10	G 1/2	1.900	0 至 6

压力范围 (高压版本)

TIP

对于需要更高工作压力的应用，可提供高压版本。请注意，对于高压版本，特性曲线下限范围的调节（< 最大设定值的 5%）可能会受到影响。

阀门功能	阀座公称尺寸	管道接口	Kvs 值 [m³/h]	液态介质的压力范围 [bar(g)]	气态介质的压力范围 [bar(g)]
控制阀，在电源故障时无安全位置	1	G 1/4	0.030	0 至 15	0 至 22
	1.5	G 1/4	0.065	0 至 15	0 至 22
	2	G 3/8	0.130	0 至 15	0 至 22
	3	G 3/8	0.300	0 至 15	0 至 22
	4	G 3/8	0.500	0 至 12	0 至 12
	5	G 3/8	0.750	0 至 12	0 至 12
	6	G 3/8	0.900	0 至 15	0 至 16
	8	G 1/2	1.500	0 至 12	0 至 12
	10	G 1/2	1.900	0 至 10	0 至 10

产品操作

定位器版本

定位器版本中的比例阀将外部标准信号，即位置设定值转化为阀门位置。根据位置设定值调节执行机构的位置。通过位移传感器检测电动阀的当前位置 (POS)。定位器将该位置实际值与指定为标准信号的设定值 (CMD) 进行比较。如果存在调节差 (Xd1)，则向调节执行机构发送一个电机控制信号，作为操纵变量。Z1 代表干扰量。

过程控制器版本

通过额外操纵的 PID 控制器，除了进行实际位置控制之外，还可以在级联调节范围内进行过程控制。过程控制器集成在控制回路中。根据过程设定值和过程实际值，通过调节参数（PID 控制器）计算出阀门位置的设定值。可以通过一个外部信号规定过程设定值。

安全说明

DANGER

系统或设备中高压导致受伤危险。 在系统或设备上工作之前，切断压力并对管路进行排气/排液。

触电导致受伤危险。 在系统或设备上工作之前，关闭并隔离电源，以防止设备重新启动。遵守适用的电气设备事故预防和安全规定。

WARNING

静电敏感元件和模块！ 设备包含对静电放电 (ESD) 敏感的电子元件。带静电的人员或物体接触这些元件会造成危险。在接通电源时，请勿触摸电子元件！
