宝德（Burkert）8652 型 AirLINE 阀岛专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示，简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息，因此可以快速总览设备状态。

硬件配置针对控制柜底板安装进行了优化。当然，也可以安装到标准导轨上。此外，重要的气动功能确保过程安全性提高。由此能够防止例如排气管道中的止回阀因产生的压力峰值意外松开。

常规技术参数

产品特征	说明
外壳材质	PA（聚酰胺）
密封件材质	NBR 和 PUR
单阀片宽度	11 mm
手动开关	可选手动，带键控手动、锁扣
阀槽的数量	最大 24
可控最大阀数	最大 48
中间供排气模块	在 16/20/24 阀槽时已选此模块
压力范围	真空至 10 bar
外部供气	3 至 10 bar
流量 QNn 值（空气）	310 l/min（在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量）
工作电压	24 V DC（±10% 允差）
每个阀门的标称功率	0.7 W（功率下降之后 0.175 W）
每个阀门的额定电流	29 mA（功率下降后 10 mA）
数字输入	最大可配 48 DI
工作介质	无油和含油的干燥压缩空气、中性气体（推荐 5 μm 过滤器）
防护等级	裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65
环境温度	-10 °C 至 +55 °C

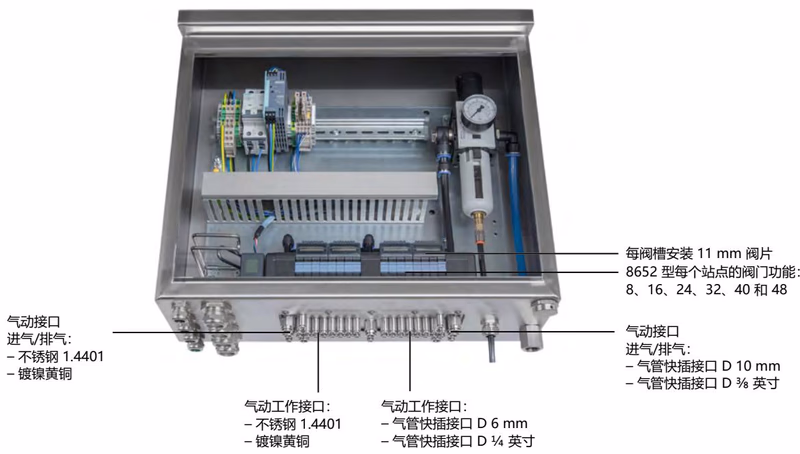

铝质快装底板 AirLINE Quick

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。

您的优势：

• 在控制柜中占用空间更少
• 由此可使用更紧凑的控制柜
• 通过直接在控制柜底板上连接软管接头，减少安装工作

回路功能

标准功能

• 作用方式 C (WWC)： 二位三通电磁阀，伺服辅助，带手动开关，不通电时常闭位置。
• 作用方式 D (WWD)： 2 个二位三通电磁阀，伺服辅助，带手动开关，不通电时常开位置。
• 作用方式 H (WWH)： 二位五通电磁阀，伺服辅助，带手动开关。通过接口 (1) 加压，因此接口 (2) 或 (4) 皆处于压力之下。
• 作用方式 L (WWL)： 三位五通电磁阀，伺服辅助，带手动开关，中封式。
• 作用方式 M (WWM)： 三位五通电磁阀，伺服辅助，带手动开关，中压式。
• 作用方式 N (WWN)： 三位五通电磁阀，伺服辅助，带手动开关，中泄式。
• 作用方式 Z (WWZ)： 二位五通电磁阀，伺服辅助，带 2 个线圈和手动开关的脉冲版本。

SIA 版本（用于与安全相关的关闭）

• 作用方式 C (WWC)： 二位三通电磁阀，伺服辅助，不通电时常闭位置。
• 作用方式 H (WWH)： 二位五通电磁阀，伺服辅助。
• 作用方式 L (WWL)： 三位五通电磁阀，伺服辅助，中心位置所有连接均锁定。

认证和符合性

• 防爆： 作为 3 类设备适用于 2/22 区。ATEX: II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc。IECEx: Ex ec IIC Gc / Ex tc IIIC Dc。
• 北美（美国/加拿大）： UL 列名认证 (UL 61010-1)。可选危险场所 UL 认可 (Class I, Zone 2; Class II, Zone 22; Class I, Division 2)。
• 中国强制认证 (CCC)： 具有此防爆认证的产品适合在中国引进并用于危险应用。

潜在爆炸区域中的安全提示

• 在当前爆炸性环境中，对于 24 V 电源、SIA、EVS、数字输入等连接端子，只能在断电状态下插入或拔出。
• 禁止在当前爆炸性环境中使用热插拔功能。
• 只能用湿布或防静电布轻轻擦拭来清洁设备表面，以防静电放电。

外形尺寸

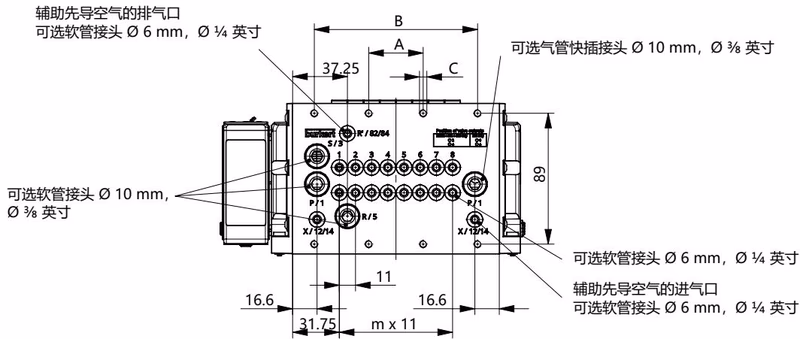

4 阀槽、8 阀槽和 12 阀槽版本

版本	A	B	C	m	n
4 阀槽	66	-	4 x M5	3	1
8 阀槽	35	111	8 x M5	7	2
12 阀槽	77	154	10 x M5	11	3

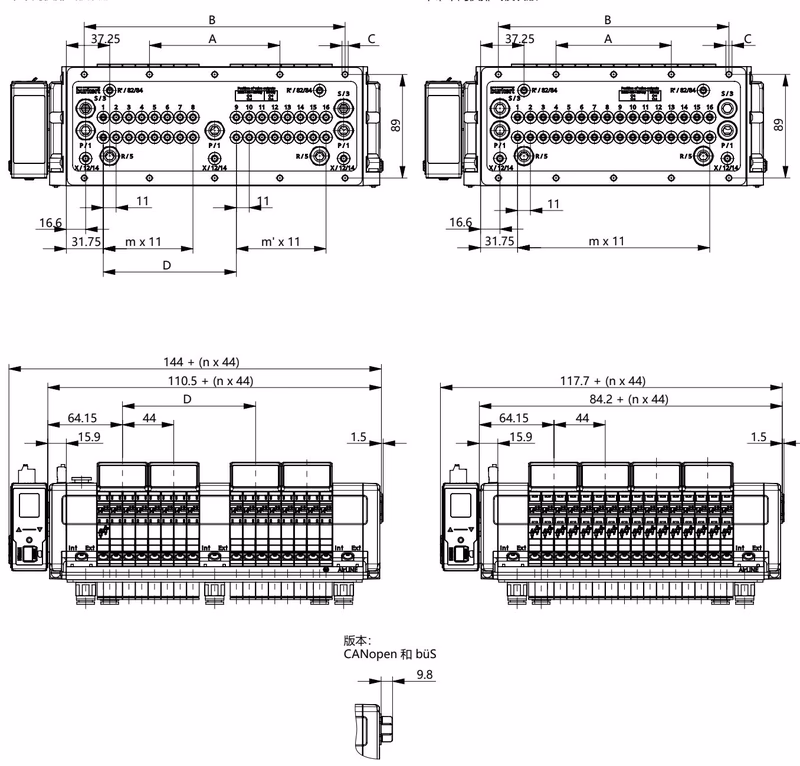

16 阀槽、20 阀槽和 24 阀槽版本

版本	A	B	C	D	m	m'	n
16 阀槽 + 底板款，带中间供排气模块	112	224	10 x M5	114.3	7	7	4
20 阀槽 + 底板款，带中间供排气模块	134	268	10 x M5	158.3	11	7	5
24 阀槽 + 底板款，带中间供排气模块	156	312	10 x M5	158.3	11	11	6

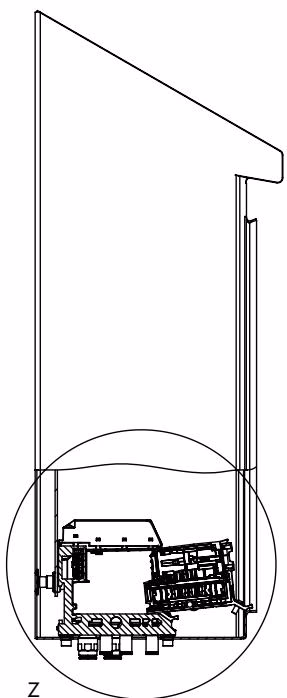

产品安装

为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。

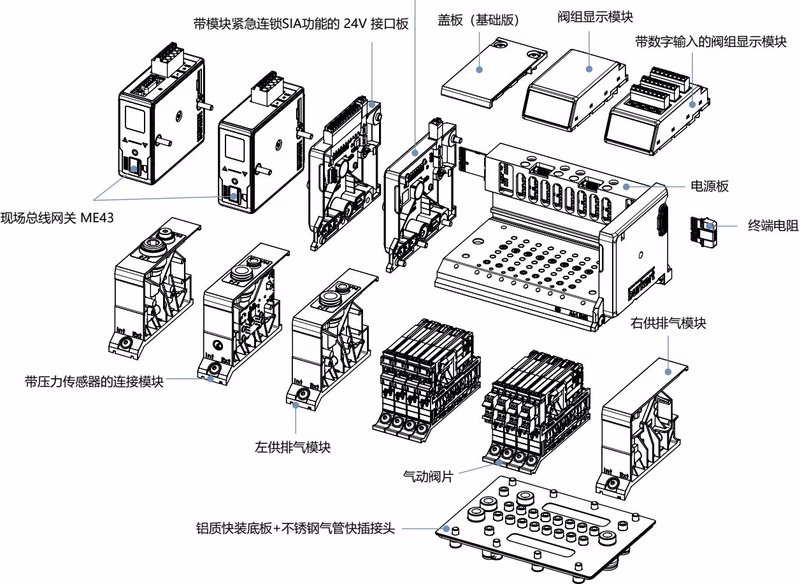

产品组成和结构

带 DI 接点的显示模块（可选）

通过电子模块进行数字输入供电（24V）。每个数字输入的电流强度限制为最大 30 mA。可使用市售的 3 线制传感器和电压介于 10–30 V 之间的 2 线制传感器以及机械无源干接点开关。

用于安全关闭的 6534 型阀门，SIA 版本（可选）

用于安全关闭的 6534 型阀门（SIA 版本）配备额外的连接端子。这使得阀门的电路能够通过外部开关中断。这些阀门版本无手动开关。要使用关闭功能，请将接口与无源干接点（机械开关或继电器）连接。

配置示例

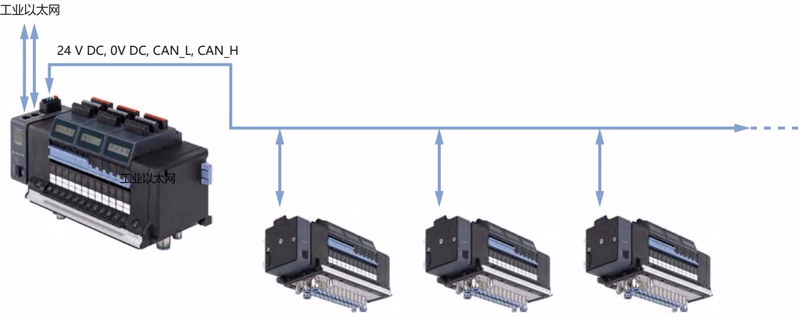

下图显示了一个网络示例，其中以带工业以太网版本的 AirLINE 8652 型作为主阀岛，以配备 büS 版本的各种 AirLINE 8652 型作为从阀岛。

备用阀门订货表

6534 型电磁阀

作用方式	公称直径	QNn 值 空气	压力范围	电压	订货号
C (WWC) 二位三通，常闭	4 mm	270 l/min	真空至 10 bar	24 V DC	20102334
D (WWD) 2 个二位三通，常开	4 mm	310 l/min	真空至 10 bar	24 V DC	301375
H (WWH) 二位五通	4 mm	290 l/min	真空至 10 bar	24 V DC	301376
L (WWL) 三位五通，中封式	4 mm	275 l/min	真空至 10 bar	24 V DC	301380

6534 型电磁阀 SIA 版本（有两根飞线用于接关断连锁）

作用方式	公称直径	QNn 值 空气	压力范围	电压	订货号
C (WWC) 二位三通，常闭	4 mm	270 l/min	真空至 10 bar	24 V DC	20102335
H (WWH) 二位五通	4 mm	290 l/min	真空至 10 bar	24 V DC	338805
L (WWL) 三位五通，中封式	4 mm	275 l/min	真空至 10 bar	24 V DC	346830
