宝德（Burkert）3361 型电动二通直座调节阀是适应高要求的控制任务和使用条件的解决方案。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于 6 mm/s 的高定位速度，可以几乎无延时地反馈过程信号并根据客户的要求做出改变。介质的压力变化或波动不会影响阀门位置。
经过流量优化的阀体最多可装配 5 个不同的阀座，以精准适应客户要求。如有必要，可在断电时通过选装的蓄能器（SAFEPOS energy-pack）运行至安全位置。执行机构和阀门具有相互完美匹配且带有坚固表面的封闭式设计。这可确保达到快速无残留的易清洁性这一卫生要求。因其防护等级 IP65/IP67 和较高的抗冲击与抗振动特性，3361 型在恶劣的环境条件中使用也毫无问题。
常规技术参数
| 产品特征 | 说明 |
|---|---|
| 设计类型 | 截止型控制阀 |
| 公称直径 | DN 10 至 100, NPS 3/8 至 4 |
| 断电状态下的安全位置 | 带有 SAFEPOS 储能装置：打开、关闭或可自由编程的位置。不带 SAFEPOS：在最后一个位置受阻 |
| 流向 | 与关闭方向相反 (阀座下) |
| 控制器版本 | 定位器或过程控制器 (可选) |
| 工作压力 | 0 至 25 bar(g)，40 bar(g) 可按需提供。真空版本低至 -0.9 bar(g) (可选) |
| 公称压力 | PN 25/PN 40 (DIN EN 1333), Class 150 (DIN EN 1759) |
| Kv 值 | 0.1 至 140 m³/h |
| 流量曲线 | 等百分比、线性 (可按需提供) |
| 阀座泄漏 | Class III、IV 和 VI (DIN EN 60534-4) |
| 移动速度 | 6 mm/s (AG2 1300 N), 4 mm/s (AG2 2500 N), 3 mm/s (AG3 7700/10000 N) |
| 工作电压 | 24 V DC ± 10 % (最大残余波纹度 10 %) |
| 标准信号 | 设定值: 0/4...20 mA、0...5/10 V 和数字输入 |
| 现场总线 (数字) | Bürkert 系统总线 (büS)、CANopen、EtherNet/IP、PROFINET、Modbus TCP、EtherCAT |
| 介质温度 | -40 °C 至 +230 °C |
| 防护等级 | IP65/IP67 (DIN EN 60529), NEMA 4X |
关于执行机构尺寸的提示
- AG2：执行机构尺寸 2 具有 1,300 或 2,500 N 的标称力，适用于阀座标称尺寸 3 至 50。
- AG3：执行机构尺寸 3 具有 7,700 或 10,000 N 的标称力，适用于阀座标称尺寸 40 至 100。
认证和符合性
- 防爆： 可选 ATEX/IECEx (适用于 2/22 区，Ex ec IIC T4 Gc / Ex tc IIIC T135 °C Dc)。
- 北美： 可选执行机构经美国和加拿大 UL 列名认证 (UL 61010-1)。
- 饮用水： 可选适用于最高温度 +85 °C 的饮用水领域。
- 食品和饮料/卫生： FDA、USP、EC 法规 1935/2004、中国食品 GB 标准。
- 其他： 可选适用于氧气、氢气和 TA-Luft。
材料

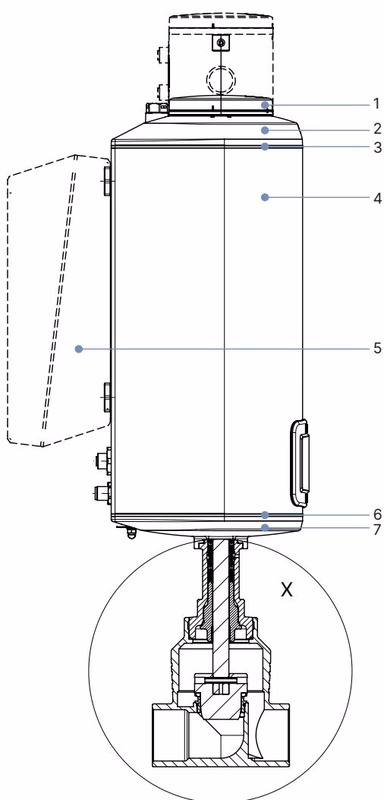

执行机构 AG2 材料：
- 显示屏外壳/盲盖：PPS (标准)，不锈钢 1.4301 (对于 ATEX/IECEx)
- 执行机构盖：PPS
- 密封件：EPDM
- 执行机构外壳：铝合金，有粉末涂层
- 密封件：EPDM
- 执行机构底部：PPS

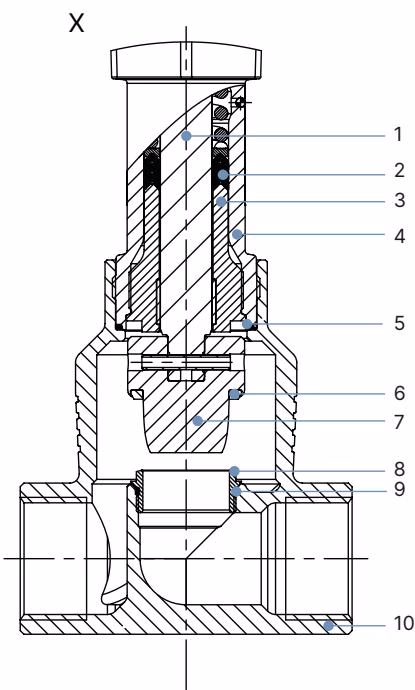

阀体材料：
- 阀杆：不锈钢 1.4401 (316)/1.4404 (316L)
- 阀杆密封件：PTFE V形圈(实心)带弹簧补偿
- 导杆：不锈钢 1.4404 (316L)
- 填料函管：不锈钢 1.4401 (316)
- 阀体密封件：石墨或 PTFE
- 阀座密封件：不锈钢 1.4571(可选硬化)、PTFE 或 PEEK密封垫圈
- 调节锥：不锈钢 1.4571(可选硬化)
- 阀座：不锈钢 1.4571(可选硬化)
- 阀座的 O型圈：EPDM 或 PTFE
- 阀体：不锈钢 CF3M
尺寸
尺寸 mm，除非另行说明。3361 型截止型控制阀随附不同的管道接口（法兰接口、螺纹接口、焊接接口和卡盘）。
性能说明

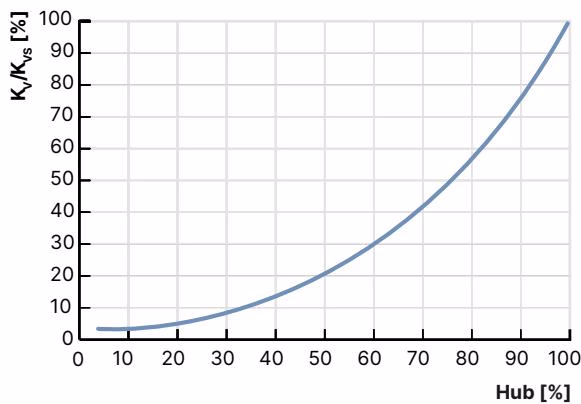

流量特性
等百分比流量特性曲线符合 DIN EN 60534-2-4 标准（线性可按需提供）。理论调节比最高达 50:1。

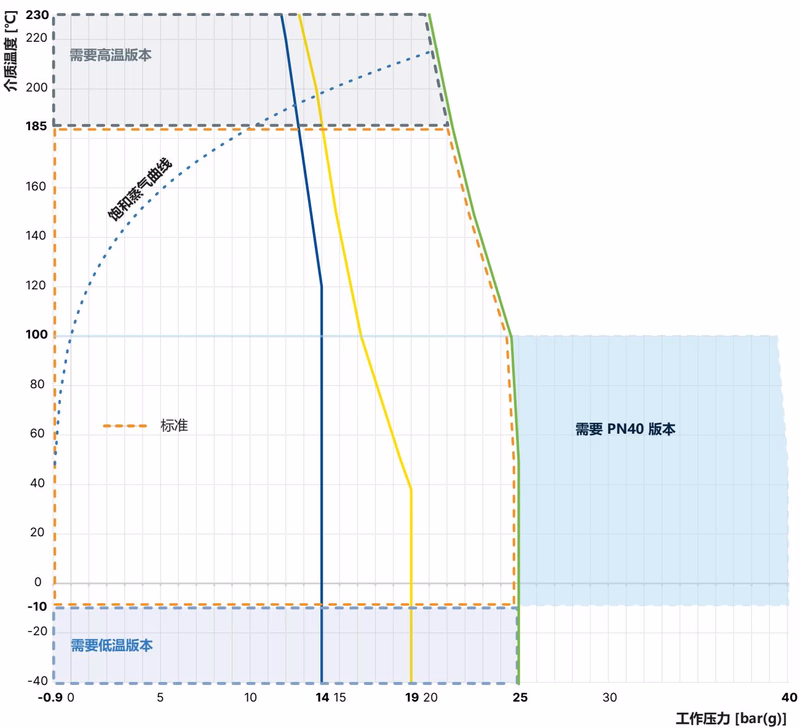

使用极限
除了最大工作压力外，Bürkert 过程阀的应用范围还受到依据相应标准的公称压力的限制。
环境和介质的最高允许温度是相互关联的。设备型号的最高允许温度可以利用温度图的特征曲线来确定。
阀座密封件使用极限：
- 金属密封 (Class III/IV)： -40 °C 至 +230 °C。对于特别严苛的工艺条件，可使用经硬化的不锈钢。
- 软密封 (Class VI)： PTFE (-40 °C 至 +130 °C)，PEEK (-10 °C 至 +230 °C)。
产品特征和结构
电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号（模拟）或现场总线（数字）被控制的。
主要特征：
- 操作界面： 不带显示模块的设备基本功能通过盲盖下方的 4 个 DIP 开关和 2 个按钮操作。可选配坚固的显示模块。
- 手动开关： 机械式手动开关确保即使在断电时也可以移动执行机构。电气式手动开关通过按钮操作。
- 显示元件： 360° LED 发光环用于显示设备状态、阀门最终位置和运行状态。机械位置显示器在断电时也会显示当前阀门位置。
- 安全位置： 借助可选的 SAFEPOS energy-pack 储能装置，在断电的情况下可以到达安全位置（开、关或中间位置）。
维护与服务
X.TUNE 功能警告
不要在没有需求的情况下执行 X.TUNE！只有在拆卸了执行机构或更换了阀体后，才必须再次执行 X.TUNE 功能。切勿在介质压力下执行 X.TUNE，否则控制器将被错误调整，导致过程失控。
高压危险
因高压和介质泄漏而导致受伤风险。在系统或设备上工作之前，请关闭压力并排放或排空管路。
提供调节锥套件、填料函密封套件和阀座套件等备件，必须由经过培训的技术人员使用合适的工具进行更换。
