宝德（BURKERT）5404 型阀门是一种伺服辅助式活塞阀，有 NC（常闭）和 NO（常开）两个版本。切换阀门需要最小压差。电磁线圈由优质环氧树脂压制而成。为了减少操作过程中的电力消耗，可以使用采用双线圈技术的、集成有“Kick and Drop”（KD）电子元件的线圈。与符合 DIN EN 175301–803 A 型插头配套使用，阀门的防护等级可达 IP65。

• 内孔达 DN 50 的伺服辅助式活塞阀
• 2 类防爆版本
• 适用于高达 180°C 的气体和蒸汽应用
• 压缩机泄压阀
• 节能双线圈技术，Kick and Drop 设计

回路功能

符号	说明
	作用方式 A (WW A) 二位二通电磁阀 伺服辅助 在断电位置关闭
	作用方式 B (WW B) 二位二通电磁阀 伺服辅助 在断电位置打开

常规技术参数

产品特征
密封件	PTFE 阀座密封件和 FKM PTFE 阀座密封件和石墨（蒸汽版本） PTFE 阀座密封件和 EPDM（可按需提供）
阀体	黄铜
线圈	环氧树脂（可按需提供聚酰胺）
阀内件	不锈钢、黄铜
公称直径	DN 12...DN 50
电磁线圈的绝缘等级	H 级环氧树脂线圈（B 级可按需提供）
负载周期	连续运行 100% ED
工作介质	中性气体和液体（如压缩空气、水、液压油和蒸汽）
介质温度	标准版本：-10 °C...+ 120 °C 蒸汽版本：最高 + 160 °C（自 - 40 °C 起可按需提供），最高 + 180 °C 适用于 AC 6 瓦
粘度	最大 21 mm²/s (21 cSt)
防护等级	IP65 带电气连接插头 2518 型（IP67 可按需提供） NEMA 4X 带电气连接插头 2509 型，带不锈钢螺钉和环氧树脂线圈

认证和符合性

防爆

可选：防爆符合 2 类（1/21 区）或 3 类（2/22 区）。

北美（美国/加拿大）

可选：美国的 UL 列名认证、UL 认可、加拿大 CSA 以及 FM（Factory Mutual）防爆认证。

氧气

可选：可用于氧气（适用于版本代码 NL02）。根据制造商的声明，本产品适用于氧气。

材料

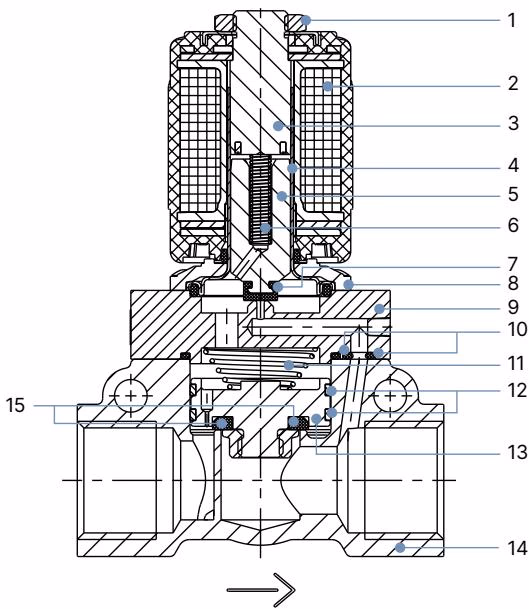

标准版本（DN 12，作用方式 A）

编号	元件	材料
1	螺母	钢（厚膜钝化，符合 RoHS 标准）
2	线圈	环氧树脂（聚酰胺可选）
3	止动器	不锈钢 1.4105/303
4	阀芯导向管	不锈钢 1.4303/305/308
5	柱塞	不锈钢 1.4105/430F
6	弹簧	不锈钢 1.4310/301
7	柱塞密封件	FKM（EPDM 可选）
8	法兰	钢（厚膜钝化，符合 RoHS 标准）
9	盖板	黄铜
10	O 型圈	FKM（EPDM 可选）
11	弹簧	不锈钢 1.4310/301
12	活塞环	PTFE
13	活塞	黄铜
14	阀体	黄铜
15	活塞密封件	PTFE

安全说明

因高压和介质泄漏而导致受伤风险

在设备或系统上进行作业之前，请关闭压力。对管路进行排气或排液。

触电导致受伤风险

在对设备或系统进行作业之前，请先关闭电源并防止重新启动。遵守适用的电气设备事故预防和安全法规。

设备表面发热导致烫伤/火灾风险

如果设备连续运行，使设备远离高度易燃物质和介质，不要徒手触摸。

过热，有火灾隐患

在未事先安装阀门的情况下连接线圈将导致过热，并且将损坏线圈。只有在安装阀门后，才连接线圈。
