PN16
宝德 BURKERT 43683 0290 型是一种伺服辅助式二位二通膜片阀。阀门打开时无需压差。膜片与衔铁之间的硬耦合可支持打开过程。集成的“Soft-Kick”功能确保了平缓地打开。根据应用，可以使用不同的膜片材料。该系列包括不锈钢阀体。电磁线圈采用耐化学腐蚀的环氧树脂封装。为了减少电力消耗，所有直流型号的线圈中都装有 Kick and Drop 电子元件。
- 伺服辅助式膜片阀，公称直径达 DN 50
- 硬耦合膜片打开时没有压差
- 防振、固定的线圈系统
- 所有直流型号的功耗都更低
安全说明
高压危险： 在松开管道或阀门之前，请关闭压力并排空管道。 电压危险： 在接触设备或系统之前，请切断电源并确保其不会被重新接通！遵守适用的电气设备事故预防和安全规定。
常规技术参数
| 属性 | 说明 |
|---|---|
| 材料 | |
| 密封件 | NBR、FKM、EPDM |
| 阀体 | 黄铜、不锈钢 1.4581 |
| 线圈 | 环氧树脂 |
| 阀内件 | 黄铜、不锈钢 |
| 公称直径 | |
| 标准版本 | DN 12...DN 50 |
| 具有符合 DIN EN 161 的认证 | DN 12...DN 25 |
| 回路功能 | A (二位二通电磁阀，伺服辅助，在断电位置关闭) |
| 电磁线圈的绝缘等级 | 环氧树脂线圈 H 级 |
| 性能数据 | |
| 负载周期 | 连续运行 100% ED (除非铭牌上另有说明) |
| 开关时间 (DN 12...DN 25) | 打开: 100...250 ms, 关闭: 700...2000 ms |
| 开关时间 (DN 32...DN 65) | 打开: 300...1000 ms, 关闭: 700...4000 ms |
| 电气参数 | |
| 工作电压 | 24 V 50 Hz, 24 V DC, 24 V UC, 110 V 50 Hz, 230 V 50 Hz |
| 电压允差 | ±10% |
| 介质参数 | |
| 工作介质 (对于 NBR) | 中性气体和液体 (例如压缩空气、水、液压油、不含添加剂的油) |
| 介质温度 (对于 NBR) | -10 °C...+80 °C |
| 环境与安装 | |
| 安装位置 | 任意，建议执行机构朝上 |
| 环境温度 (标准版本) | 最高 + 55 °C |
| 防护等级 | IP65，带电气连接插头 |
安装建议
污物过滤器： 为了确保电磁阀的安全运行，必须在阀门入口前安装一个污物过滤器 (≤400µm)。对于具有欧洲燃气用具指令认证的设备，必须安装过滤器。

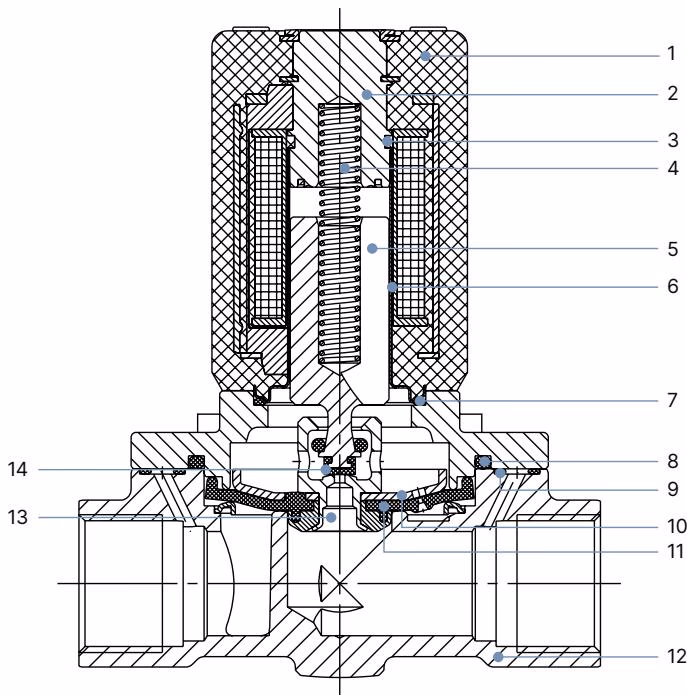

材料说明
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 线圈 | 环氧树脂 |
| 2 | 止动器 | 不锈钢 1.4105、1.4113 或 1.4523 (可选) |
| 3 | 短路环 (仅限 AC 版本) | 黄铜版本: 铜 / 不锈钢版本: 银 |
| 4 | 弹簧 | 不锈钢 1.4310 |
| 5 | 衔铁 | 不锈钢 1.4105 或 1.4113 |
| 6 | 阀芯导向管 | 不锈钢 1.4303 |
| 7 | O 型圈 | NBR、FKM、EPDM |
| 8 | O 型圈 | NBR、FKM、EPDM |
| 9 | O 型圈 | NBR、FKM、EPDM |
| 10 | 膜片盘 | 黄铜版本: CuZn37 / 不锈钢版本: 1.4401 |
| 11 | 膜片 | NBR、FKM、EPDM |
| 12 | 阀体 | 黄铜或不锈钢 1.4581 |
| 13 | 先导阀座 | 黄铜版本: MS / 不锈钢版本: 1.4401 |
| 14 | 阀座密封件 | NBR、FKM、EPDM |
尺寸

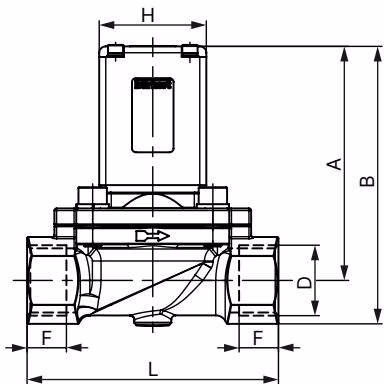

螺纹版本
注意
- 尺寸 mm
- 对于 G 螺纹，D1 和 F1 尺寸适用。
- 对于 NPT 螺纹，D2 和 F2 尺寸适用。
| DN | A | B | G (D1) | G (F1) | NPT (D2) | NPT (F2) | E | L | SW | J | H |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 80 | 94 | G 1/2 | 14 | NPT 1/2 | 13.7 | 40 | 74.5 | 27 | 81 | 40 |
| 20 | 106 | 122 | G 3/4 | 16 | NPT 3/4 | 14 | 60 | 100 | 32 | 93 | 49 |
| 25 | 110.5 | 131 | G 1 | 18 | NPT 1 | 16.8 | 70 | 115 | 41 | 98 | 49 |
| 32 | 120 | 145 | G 1 1/4 | 20 | NPT 1 1/4 | 17.3 | 85 | 126 | 50 | 106 | 49 |
| 40 | 124 | 154 | G 1 1/2 | 22 | NPT 1 1/2 | 17.3 | 85 | 126 | 60 | 106 | 49 |
| 50 | 176 | 211 | G 2 | 24 | NPT 2 | 17.6 | 115 | 164 | 70 | 133 | 72 |
| 65 | 176 | 218.5 | G 2 1/2 | 27 | NPT 2 1/2 | 23.6 | 115 | 179 | 85 | 133 | 72 |

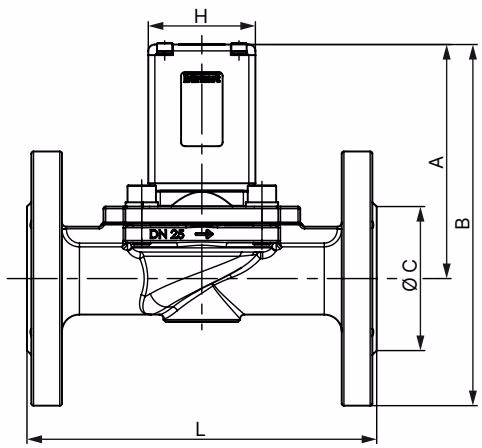

底板连接版本依据 DIN EN 1092-1
| DN | A | B | C | E | ∅ G | L | M | K | J | H |
|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 110.5 | 170.5 | 68 | 70 | 120 | 160 | 14 | 85 | 98 | 49 |
| 32 | 120 | 190 | 78 | 85 | 140 | 180 | 18 | 100 | 106 | 49 |
| 40 | 126 | 201 | 88 | 85 | 150 | 200 | 18 | 110 | 106 | 49 |
| 50 | 176 | 258.5 | 102 | 115 | 165 | 230 | 18 | 125 | 133 | 72 |
性能说明
功耗 (标准版本)
| 公称直径 [mm] | Kv 值(水) [m³/h] | 管道接口 | 吸合功率 AC [VA] | 吸合功率 AC/DC [W] | 保持功率 AC [VA/W] | 保持功率 AC/DC [W] | 重量 [kg] |
|---|---|---|---|---|---|---|---|
| 12 | 1.8 | G 1/2 | 100 | 80 | 25/10 | 6 | 1.0 |
| 20 | 6.5 | G 3/4 | 120 | 100 | 32/16 | 9 | 1.4 |
| 25 | 10.0 | G 1 | 120 | 100 | 32/16 | 9 | 1.8 |
| 32 | 16.0 | G 1 1/4 | 120 | 100 | 32/16 | 9 | 2.7 |
| 40 | 16.0 | G 1 1/2 | 120 | 100 | 32/16 | 9 | 3.1 |
| 50 | 38.0 | G 2 | - | 30 | - | 30 | 6.5 |
