宝德（BURKERT）453692（0330 型）是一款直动式、介质隔离的枢轴电枢电磁阀，专为控制、切断和计量中性及腐蚀性介质而设计。此特定型号（SKU 453692）配置为两位三通阀，采用回路功能 C（常闭）。它配备坚固的黄铜阀体、FKM（氟橡胶）密封件以及 NPT 1/4 内螺纹接口。该阀门在 24V DC 电源下运行，支持 0 至 12 bar 的压力范围，非常适合需要可靠介质隔离和快速驱动的关键工业应用。

电磁线圈采用高度耐化学性的环氧树脂压制而成，线圈系统与介质之间通过隔膜系统隔开。这种免维护的枢轴电枢技术确保了较长的使用寿命和防振运行。该阀门配备了方便维修且坚固耐用的手动操作组件，便于调试和测试。

常规技术参数

属性	参数值
公称直径	DN 2.0 mm (5/64 inch)
回路功能	C (两位三通，常闭)
阀体材料	黄铜
密封材料	FKM (氟橡胶)
管道接口	NPT 1/4 内螺纹
工作电压	24 V DC
公称压力	0 - 12 bar (液体/气体)
Kv 值 (水)	0.08 m³/h
QNn 值 (气)	85 l/min
介质温度	0 °C 至 +90 °C
环境温度	最高 +55 °C
防护等级	IP65 (带正确连接的电缆插头)
负载周期	100% 连续运行
电气连接	插头接线片符合 DIN EN 175301-803 A 型

回路功能

此特定型号采用 回路功能 C (CF C) 运行：

• CF C: 两位三通电磁阀，直动式，在断电位置关闭。进气口 1 (P/NC)，出气口 2 (A/OUT) 与排气口 3 (R/NO) 连通。

材料

编号	元件	材料
1	线圈	环氧树脂
2	膜片	FKM
3	O型圈	FKM
4	阀座	黄铜
5	阀体	黄铜

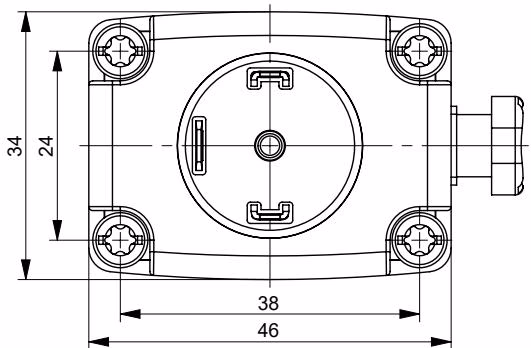

尺寸

金属阀体（标准版本）

D1	L1	D2	L2
G 1/8	9	-	-
G 1/4	9	NPT 1/4	7.5

注意

• 尺寸单位为 mm。
• 对于金属阀体，中间连接处的最小螺纹长度为 7.5 mm。
• 可通过底部现有的开孔固定设备。开孔图为 38x24。金属阀体需使用 M4 螺栓。

连接方式

接口分配（标准设备）

接口分配（在附图中标记为编号 1、2 和 3）取决于作用方式。对于回路功能 C，阀门根据三通接口分配进行连接。

作用方式	接口 1	接口 2	接口 3	二通	三通
C	P	A	R

性能描述

压力范围和流量（金属阀体）

作用方式	DN [mm]	Kv 值水 DC [m³/h]	压力范围 标准 DC [bar]	压力范围 真空 [bar]
C	2.0	0.08	0...12*	-0.98...10

压力限制

• DN 2.0 的标准压力范围最高可达 16 bar，但对于 FKM 和 FFKM 密封材料，最大介质压力限制为 12 bar，这适用于此特定型号 (453692)。

功能安全

在长时间停机期间，建议每次重新启动时至少进行 1-2 次开关操作，以确保功能安全并防止铁芯卡死。
