宝德 BURKERT 457708 0330型 是一种直动式介质隔离的枢轴电枢阀。作为二位三通版本（回路功能 T），它可根据应用情况通用。电磁线圈采用高度耐化学性的环氧树脂压制而成。由于线圈系统与介质之间用隔膜隔开，所以该阀特别适用于腐蚀性等关键介质。此特定型号配备不锈钢阀体、EPDM 密封件、NPT 1/4 接口，并在 120V/60Hz 下运行。

常规技术参数

属性	规格
公称直径	DN 3.0 mm
回路功能	T (二位三通，通用)
阀体材料	不锈钢 (1.4401)
密封材料	EPDM
管道接口	NPT 1/4
电压	120 V / 60 Hz AC
负载周期	连续运行 100% ED
防护等级	IP65 (带电缆插头)
安装位置	任意，建议执行机构向上

运行条件

EPDM 密封件的介质温度范围为 -30 °C 至 +90 °C。最高环境温度为 +55 °C。EPDM 适用于碱、中低浓度的酸、碱性洗涤液和漂白液。

回路功能

回路功能 T (WW T) 二位三通电磁阀，直动式，任意流向，在断电位置关闭。

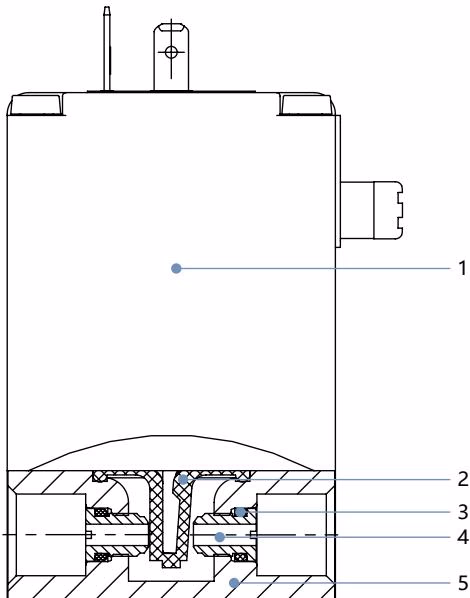

材料说明

编号	元件	材料
1	线圈	环氧树脂
2	膜片	EPDM
3	O型圈	EPDM
4	阀座	不锈钢 (1.4401)
5	阀体	不锈钢 (1.4401)

性能描述

对于 DN 3.0 且回路功能为 T 的标准金属阀体版本：

回路功能	DN	Kv值(水) (AC)	压力范围 (标准)	压力范围 (真空)
T	3.0 mm	0.18 m³/h	0...8 bar	-0.98...5 bar

注意：在 +20 °C、阀门出口处 6 bar 压力时测量。所有密封材料均可实现真空。

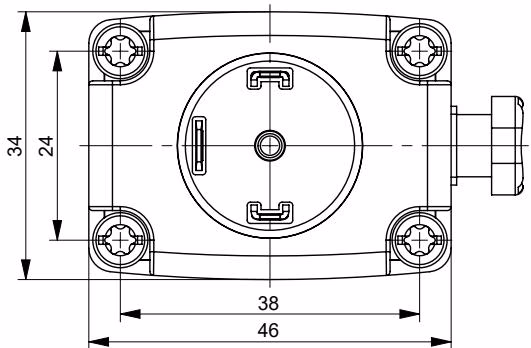

尺寸

金属阀体 (不锈钢)

D2 (NPT 螺纹)	L2 (mm)
NPT 1/4	7.5

安装注意

对于金属阀体，中间连接处的最小螺纹长度为 7.5 mm。可通过底部现有的开孔（开孔图为 38x24）使用 M4 螺栓固定设备。

电气连接

电气连接采用符合 DIN EN 175301-803 标准 A 型的插头接线片，适用于电缆插头（例如 2518 型或 2509 型）。

安全警告

在系统或设备上工作之前，请关闭电源并防止重新启动。遵守适用的电气设备事故预防和安全法规。
