宝德（BURKERT）463613（2000 型）是一款外控式气动二位二通角座阀。它由一个单作用 PA（聚酰胺）活塞执行机构进行操作。流线型不锈钢阀体可实现高流量值。久经考验的自动调节填料密封件确保了高密封性。这款免维护且坚固耐用的阀门专为控制液体和气体介质的流量而设计。

控制功能

控制功能 A (CFA)：气动二位二通开/关阀。在静止位置通过弹簧力关闭（常闭）。

阀座下流向：适用于液体、蒸汽和气体。由于介质位于摆板下方，工作压力有助于打开阀门。流体入口位于阀座下方。

WARNING

水锤现象导致管路爆裂的受伤危险！ 当使用液体介质时，如果在阀座上流向使用，水锤现象可能会导致管路和设备爆裂。阀座上流向的阀门不适用于液体介质！

材料说明

部件	材料
执行机构	PA（聚酰胺）
阀体	不锈钢
阀座密封件	PTFE
填料函	PTFE V 型圈（实心），带弹簧补偿
阀杆	不锈钢 1.4401 / 1.4404
刮擦器	PTFE（实心）
控制空气接口	不锈钢 1.4305

尺寸

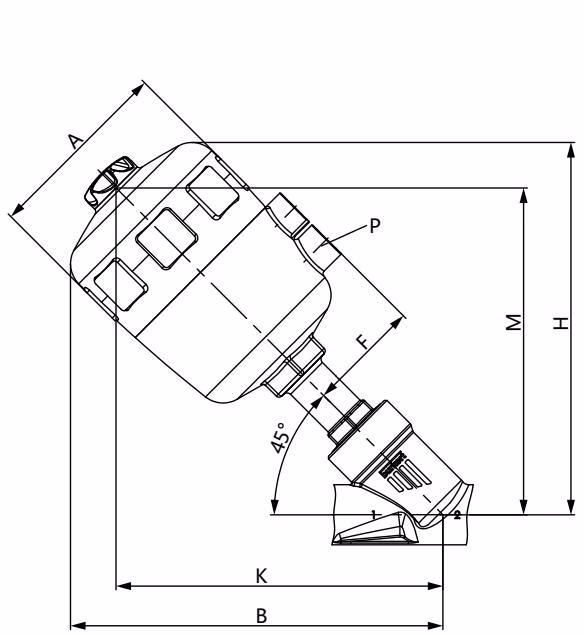

执行机构尺寸

适用于执行机构尺寸 50 mm (D) 和通径 DN15 (1/2")：

执行机构尺寸 ∅	∅ A [mm]	B / H [mm]	K / M [mm]	P	BS / HS [mm]
50 (D)	64	145	129	G 1/4	216

（注意：B、H、K、M、HS 和 BS 的尺寸为最大尺寸，最多可缩小至 6 mm，具体取决于通径和标准。）

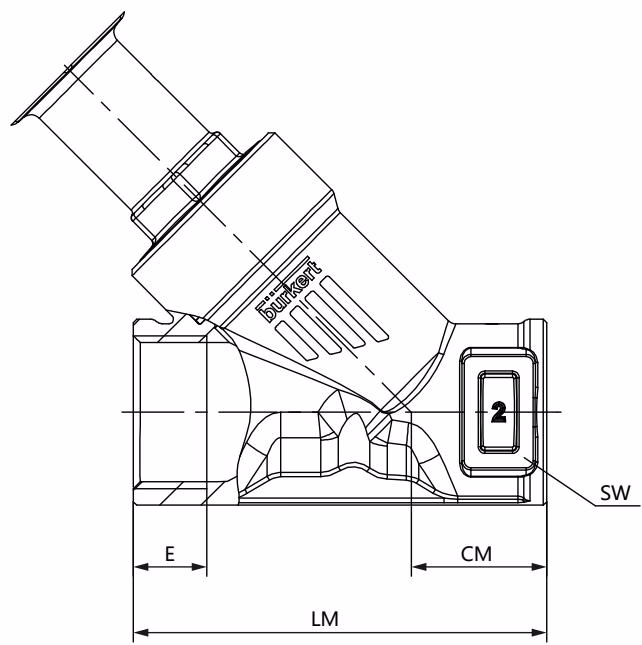

阀体尺寸（螺纹接口）

适用于 NPT 1/2" (ASME B1.20.1)：

DN	NPS	E (NPT) [mm]	CM [mm]	LM [mm]	SW [mm]
15	1/2	13.7	24	65	27

安装与操作

• 安装位置：任意，建议执行机构朝上。
• 控制气源接口：可以通过将执行机构旋转 360° 无级对准控制气源接口位置。

DANGER

系统内高压导致受伤危险！ 在松开管路或阀门之前，请关闭压力并排空管路。

TIP

拆卸执行机构 从阀体上拆下执行机构时，请使用开口扳手，切勿使用管钳。对于控制功能 A，请向控制气源接口施加压缩空气 (5.5 bar)，以便摆板离开阀座，从而在拧入或拧出时不会损坏。
