宝德（Burkert）Type 2101 气动两通截止阀专为分散式过程自动化而优化，即使在恶劣的操作条件下也能满足所有实际要求。特定型号 465605 采用不锈钢阀体，配备 DN50 ANSI B16.5 Class 150 法兰连接和 PTFE 阀座密封，控制功能为 A（常闭）。其设计工作压力范围为 0 至 10 bar，介质温度范围为 -10 °C 至 185 °C，Kv 值为 45 m³/h。其独特的设计允许在所有扩展阶段轻松集成自动化单元，从电气/光学位置反馈到气动控制和集成的现场总线接口。

经过验证的自调节 V 型填料密封确保了最长的使用寿命和密封性。阀门和自动化单元的高度集成系统具有紧凑平滑的设计、集成的先导空气通道、IP65/67 和 NEMA Type 4X 防护等级，以及高耐化学性。执行机构由聚苯硫醚（PPS）制成，确保在苛刻环境下的耐用性。

主要特点

• 紧凑设计： 阀门与自动化单元高度集成。
• 长使用寿命： 自调节 V 型填料密封确保最长的使用寿命和密封性。
• 易于集成： 可与 ELEMENT 系统的自动化单元无缝集成。
• 坚固结构： 不锈钢阀体 (316L/CF3M)，提供法兰、螺纹或焊接连接。
• 广泛的介质兼容性： 适用于蒸汽、水、中性气体、醇类、油类、燃料、液压油、盐溶液和有机溶剂。

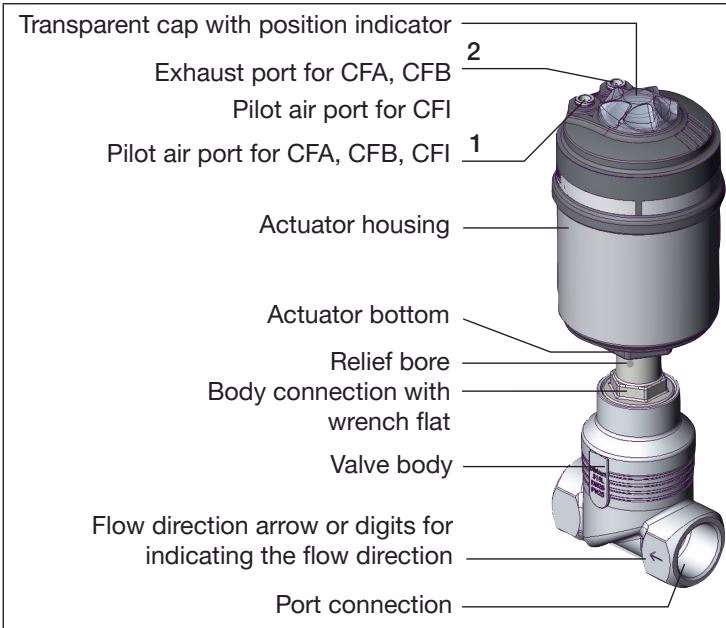

结构与功能

截止阀由气动活塞执行机构和两通阀体组成。执行机构由聚苯硫醚（PPS）或不锈钢（适用于 225 规格执行机构）制成。

控制功能

• 控制功能 A (CFA)： 气动两通开关阀。通过弹簧力常闭。
• 控制功能 B (CFB)： 气动两通开关阀。通过弹簧力常开。
• 控制功能 I (CFI)： 通过交替加压实现驱动功能（双作用）。

阀座下流向

根据型号的不同，阀门通过弹簧力（CFA）或先导压力（CFB 或 CFI）逆着介质流向关闭。由于介质存在于摆动阀瓣下方，工作压力有助于阀门的开启。

阀座上流向

阀门通过弹簧力（CFA）顺着介质流向关闭。由于工作压力在摆动阀瓣上方，它有助于阀门关闭，并有助于密封阀座。阀门通过先导压力开启。

警告

当流向在阀座上方时，存在管道和设备破裂的风险。 在液体介质的情况下，可能会发生水锤现象，导致管道和设备破裂。请勿将阀座上流向的阀门用于液体介质。

技术数据

一般规格

属性	参数值
设计	截止阀
安全设置	常闭 (CFA), 常开 (CFB)
公称压力	PN 25/PN 40 (DIN EN 1333), Class 150 (DIN EN 1759)
阀座泄漏	泄漏率 A (DIN EN 12266-1), 阀座密封 PTFE 和 PEEK, 测试介质为空气
粘度	最大 600 mm²/s
控制介质	空气, 中性气体
环境温度	-10 °C 至 +100 °C
防护等级	IP65/67

材质

部件	材质
执行机构盖	PPS
执行机构外壳	不锈钢 1.4561 (316Ti)
活塞密封	FKM
阀杆填料	PTFE V 型环 (填充), 带弹簧补偿
阀杆	不锈钢 1.4401 (316)/1.4404 (316L)
阀座密封	PTFE, PEEK (可选)
阀体	不锈钢 316L / CF3M

认证与合规性

• 防爆保护： ATEX II 2G Ex h IIC T4…T2 Gb / II 2D Ex h IIIC T135 °C…T300 °C Db; IECEx EPS 18.0007X。
• 饮用水： 适用于饮用水应用 (TrinkwasserV)。
• 食品和饮料/卫生： 符合 FDA 标准，USP 生物相容性，符合 EC 1935/2004 法规，符合中国食品 GB 标准。
• DNV GL 船级社认证： 接受安装在所有由 DNV GL 评级的船舶上。
• 氧气和燃料气体： 可选适用于气态氧气和燃料气体 (欧盟法规 2016/426)。
• 氢气： 可选适用于气态氢气。

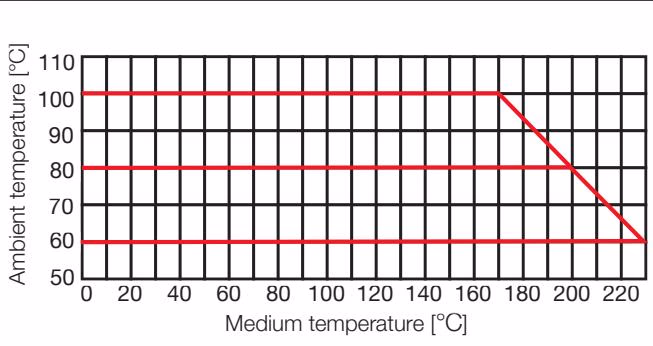

操作限制

除了最大工作压力外，Bürkert 过程阀的操作范围还受到相关标准规定的公称压力的限制。

ATEX 接地注意事项

在潜在爆炸区域操作时，请确保阀体和执行机构正确接地，以防止静电积聚危险。导电部件必须单独接地。
