宝德 BURKERT 465612 (0330 型) 是一种直动式、介质隔离的枢轴电枢电磁阀，专为可靠控制腐蚀性和中性介质而设计。该特定型号配备聚丙烯 (PP) 阀体和氟橡胶 (FKM) 密封件，使其对氧化性酸、盐溶液和废气具有极高的耐抗性。作为二位二通常闭阀（回路功能 A）运行，它配备 G 1/4 内螺纹，并采用 24V DC 电源供电。电磁线圈采用高度耐化学性的环氧树脂压制而成，线圈系统与介质之间通过隔膜系统完全隔离。

465612 阀门的主要特点包括：

• 直动式介质隔离设计，适用于关键和腐蚀性介质。
• 免维护枢轴电枢技术，确保较长的使用寿命。
• 防振、模块化线圈系统，提供稳健的工业性能。
• 手动操作组件，使用方便，便于调试和测试。

技术参数

属性	参数值
回路功能	A (二位二通，常闭)
公称直径	4.0 mm (5/32 英寸)
Kv 值 (水)	0.3 m³/h
QNn 值 (气体)	325 l/min
压力范围	0 - 3.5 bar
电压	24 V DC
阀体材料	PP (聚丙烯)
密封材料	FKM (氟橡胶)
管道接口	G 1/4 内螺纹
介质温度	0 °C 至 +80 °C
环境温度	最高 +55 °C
防护等级	IP65 (正确连接电缆插头时)
认证	UL, CSA (UR Component, Class 3221-01)

回路功能

该阀门采用回路功能 A (WW A) 运行。它是一个二位二通电磁阀，直动式，在断电位置处于关闭状态。

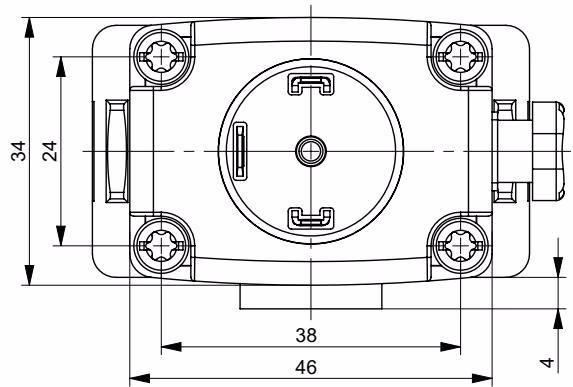

尺寸 (塑料阀体)

465612 采用塑料 (PP) 阀体。安装时，请确保 G 1/4 连接螺纹的正确拧入深度。可通过底部现有的开孔（开孔图为 38x24）使用自攻螺钉（最大拧入深度 10 mm）固定设备。

安装与安全

安全说明

• 系统/设备高压导致受伤风险： 在设备或装置上工作之前，请关闭压力并排空管路。
• 触电导致受伤风险： 在系统或设备上工作之前，请关闭电源并防止重新启动。遵守适用的电气设备事故预防和安全法规。

过滤器建议

为了确保电磁阀的安全运行，必须在阀门入口前安装一个过滤器 (≤ 500 µm)。

安装位置： 安装位置任意，建议执行机构向上。安装前请检查管路是否有污垢，必要时进行清洁。
