宝德 BURKERT 64419（0290 型）是一种伺服辅助式二位二通膜片阀。阀门打开时无需压差。膜片与衔铁之间的硬耦合可支持打开过程。集成的“Soft-Kick”功能确保了平缓地打开。电磁线圈采用耐化学腐蚀的环氧树脂封装。为了减少电力消耗，所有直流型号的线圈中都装有 Kick and Drop 电子元件。

常规技术参数

属性	说明
密封件	NBR（其他版本可选 FKM、EPDM）
阀体	黄铜（其他版本可选不锈钢 1.4581）
线圈	环氧树脂
阀内件	黄铜、不锈钢
公称直径	DN 12...DN 50（标准版本）
回路功能	A（二位二通电磁阀，伺服辅助，在断电位置关闭）
电磁线圈绝缘等级	环氧树脂线圈 H 级
负载周期	连续运行 100% ED
电压允差	±10%
防护等级	IP65，带电气连接插头
安装位置	任意，建议执行机构朝上

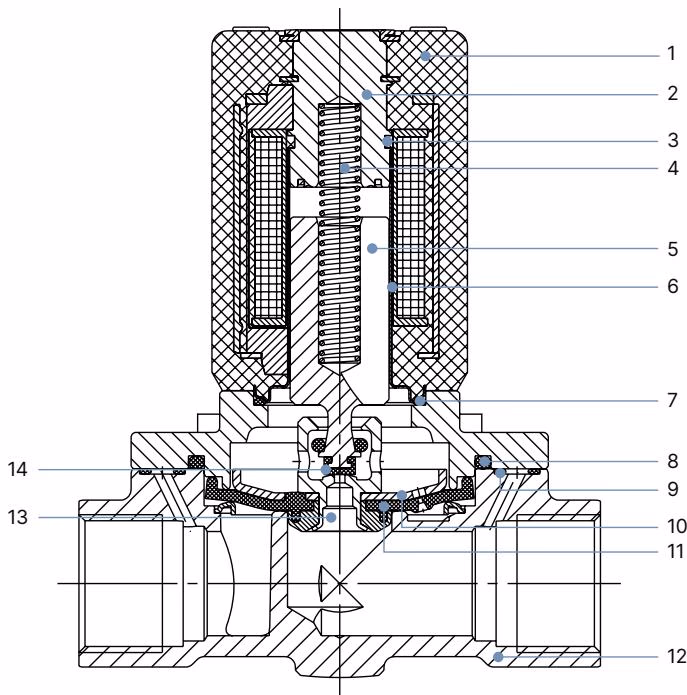

材料说明

编号	元件	材料
1	线圈	环氧树脂
2	止动器	不锈钢 1.4105、1.4113 或 1.4523 (可选)
3	短路环(仅限 AC 版本)	黄铜版本: 铜；不锈钢版本: 银
4	弹簧	不锈钢 1.4310
5	衔铁	不锈钢 1.4105 或 1.4113
6	阀芯导向管	不锈钢 1.4303
7	O 型圈	NBR、FKM、EPDM
8	O 型圈	NBR、FKM、EPDM
9	O 型圈	NBR、FKM、EPDM
10	膜片盘	黄铜版本: CuZn37；不锈钢版本: 1.4401
11	膜片	NBR、FKM、EPDM
12	阀体	黄铜或不锈钢 1.4581
13	先导阀座	黄铜版本: MS；不锈钢版本: 1.4401
14	阀座密封件	NBR、FKM、EPDM

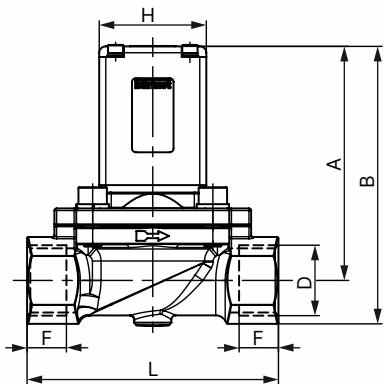

尺寸

螺纹版本

注意

• 尺寸单位：mm
• 对于 G 螺纹，D1 和 F1 尺寸适用。
• 对于 NPT 螺纹，D2 和 F2 尺寸适用。

DN	A	B	G (D1)	G (F1)	NPT (D2)	NPT (F2)	E	L	SW	J	H
12	80	94	G 1/2	14	NPT 1/2	13.7	40	74.5	27	81	40
20	106	122	G 3/4	16	NPT 3/4	14	60	100	32	93	49
25	110.5	131	G 1	18	NPT 1	16.8	70	115	41	98	49
32	120	145	G 1 1/4	20	NPT 1 1/4	17.3	85	126	50	106	49
40	124	154	G 1 1/2	22	NPT 1 1/2	17.3	85	126	60	106	49
50	176	211	G 2	24	NPT 2	17.6	115	164	70	133	72
65	176	218.5	G 2 1/2	27	NPT 2 1/2	23.6	115	179	85	133	72

性能说明

功耗（标准版本）

公称直径 [mm]	Kv 值(水) P→A [m³/h]	管道接口 A/B 和 P	吸合功率 AC [VA]	吸合功率 AC/DC [W]	保持功率 AC [VA/W]	保持功率 AC/DC [W]	重量 [kg]
12	1.8	G 1/2	100	80	25/10	6	1.0
20	6.5	G 3/4	120	100	32/16	9	1.4
25	10.0	G 1	120	100	32/16	9	1.8
32	16.0	G 1 1/4	120	100	32/16	9	2.7
40	16.0	G 1 1/2	120	100	32/16	9	3.1
50	38.0	G 2	-	30	-	30	6.5

注意：Kick and Drop 电子元件的线圈是一种交直流线圈（频率编码：UC），适用于 AC 和 DC。

安装与安全

系统高压导致受伤的危险

在松开管道或阀门之前，请关闭压力并排空管道。

触电导致受伤的危险

在接触设备或系统之前，请切断电源并确保其不会被重新激活。遵守适用的电气设备事故预防和安全规定。

短路或介质泄漏的危险

确保阀座正确就位。小心地将线圈和电缆插头拧在一起，即阀门和管道。

污物收集器安装

为了电磁阀的安全运行，必须在阀门入口前安装一个污物收集器（≤400µm）。对于具有欧洲燃气用具指令认证的设备，必须安装过滤器。

备件

可根据设备的标识号订购备件 SET 1（线圈套件）或 SET 3（易损件套件）。对于带认证的版本，只能由 Bürkert 进行维修。
