产品简介

斯派莎克 Spirax Sarco Fig33.1球墨铸铁Y形过滤器是一款专为工业流体系统设计的高效过滤设备，采用球墨铸铁阀体与法兰连接方式，结构坚固耐用，适配多种工况需求。产品完全符合欧洲压力设备指令97/23/EC，确保使用安全性与合规性。标准配置奥氏体不锈钢过滤网，同时提供Monel合金滤网等多种选择，可精准匹配不同介质过滤需求，阀帽可按需钻孔加装排污阀或排放阀，实用性强。

核心参数

基础规格

• 主体类型：Y形过滤器
• 工作压力：PN16（16 barg）
• 工作温度：最高350℃
• 连接标准：法兰EN 1092 PN16
• 适用口径：DN15至DN200全系列

过滤网配置

滤网材质	孔径规格	适配口径	目数规格
奥氏体不锈钢（316L）	0.8mm	DN15-DN80	40目、100目、200目
奥氏体不锈钢（316L）	1.6mm	DN100-DN200	40目、100目、200目
奥氏体不锈钢（316L）	3mm	DN15-DN200	40目、100目、200目
Monel合金	0.8mm	DN15-DN80	100目
Monel合金	1.6mm	DN100-DN200	100目
Monel合金	3mm	DN15-DN200	100目

排污/排放阀接口

过滤器口径	排污阀接口规格	排放阀接口规格
DN15	¼"	¼"
DN20、DN25	½"	½"
DN32、DN40	1"	¾"
DN50、DN65、DN80、DN100、DN125	1¼"	¾"
DN150、DN200	2"	¾"

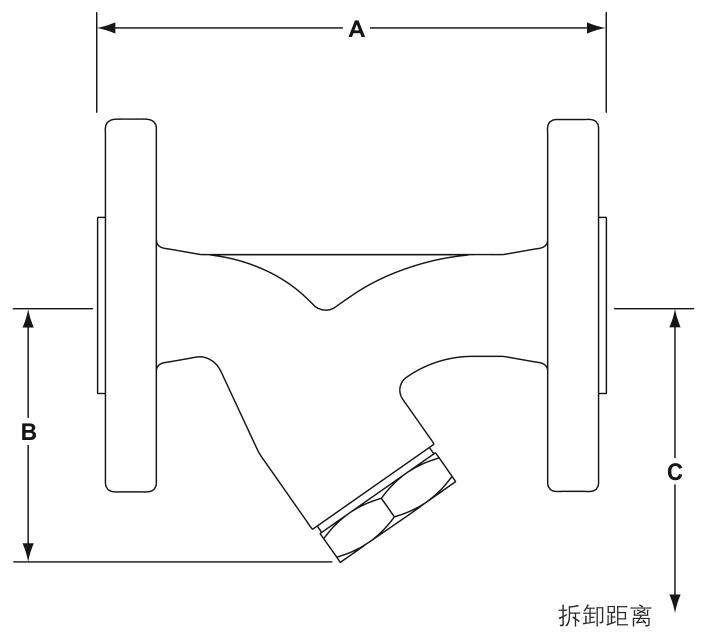

尺寸与重量

口径（DN）	尺寸A（mm）	尺寸B（mm）	尺寸C（mm）	过滤网面积（cm²）	重量（kg）
15	130	70	110	27	1.8
20	150	80	130	43	2.7
25	160	95	150	73	3.4
32	180	135	225	135	6.0
40	200	145	240	164	7.2
50	230	175	300	251	10.9
65	290	200	335	327	21.7
80	310	210	340	361	25.9
100	350	255	415	545	37.0
125	400	300	510	843	60.0
150	480	345	575	1117	81.0
200	600	435	730	1909	140.0

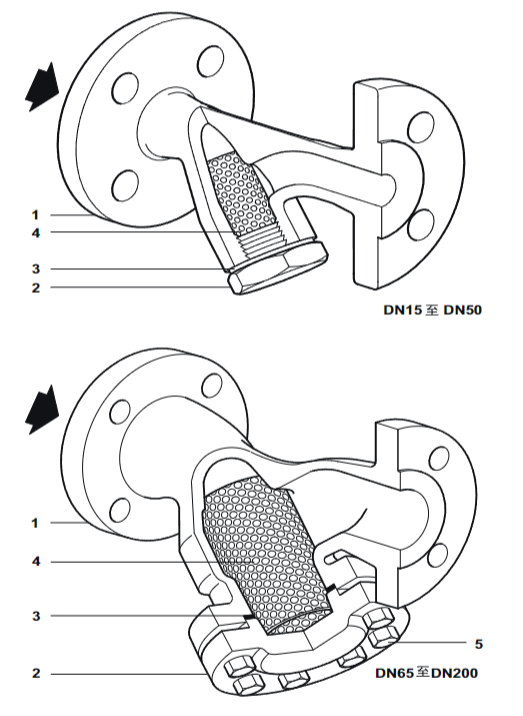

部件材质详情

序号	部件名称	材质规格	执行标准/型号
1	阀体	球墨铸铁	EN-GJS-400-15
2	阀帽	球墨铸铁	EN-GJS-400-15
3	阀帽垫片	加强型片状石墨	-
4	过滤网	奥氏体不锈钢	ASTM A240 316L（标准）、Monel合金（可选）
5	螺栓	碳钢	BS 4169 Gr. 8.8

安装与维护

安装要求

1. 需按阀体上流向箭头所示，安装在水平管道或流向向下的垂直管道上。
2. 用于蒸汽或气体系统的水平管道时，阀体需保持水平状态；用于液体系统时，阀体需垂直向下安装。
3. 过滤器上下游应安装合适的截止阀，便于后续维修和更换操作。

维护说明

1. 严格遵守安全操作规程的前提下，过滤器可直接在管道上进行维修。
2. 定期检查过滤网清洁状况，及时清理杂质，避免堵塞影响流通效率。
3. 维修时需先关闭上下游截止阀，确保系统压力完全释放后再操作。

处置规范

本产品可循环使用，按工业废弃物处理标准妥善处置，不会对环境造成危害。

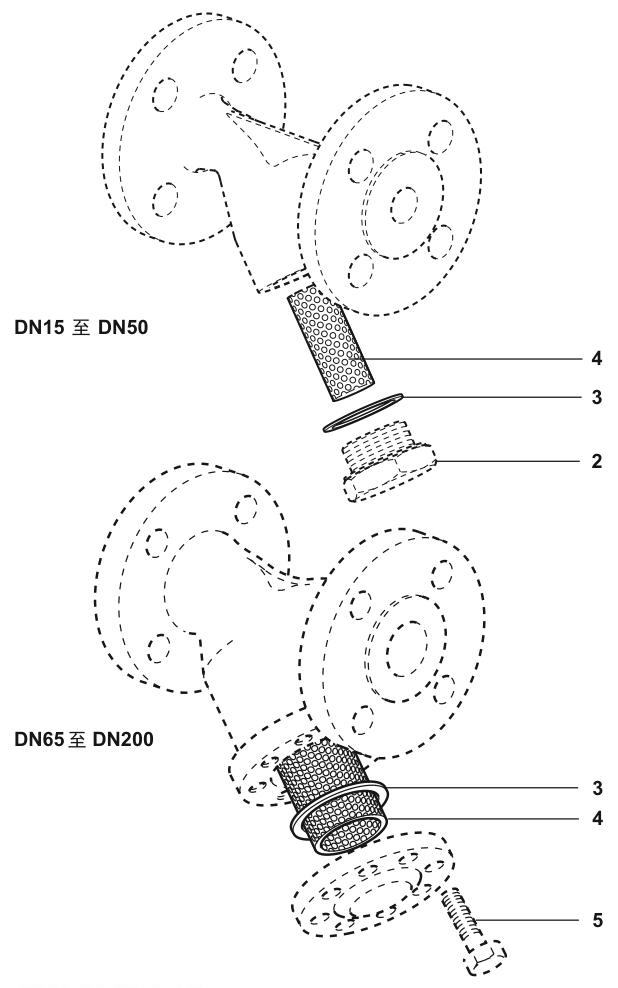

备件信息

可供备件清单

备件名称	对应部件序号	备注
过滤器滤网	4	需注明孔径或目数、适配口径
阀帽垫片	3	通用对应口径型号

订购信息

产品订购示例

1-斯派莎克 Spirax Sarco DN25 Fig33过滤器，PN16法兰连接，不锈钢滤网孔径0.8mm

备件订购示例

1-不锈钢过滤网，0.8mm孔径，用于DN65 Fig33.1过滤器

订购须知

1. 订购时需明确产品型号（Fig33.1）、适配口径、连接方式、过滤网材质及规格（孔径或目数）。
2. 订购备件需注明适配过滤器的型号、口径及备件具体规格（如过滤网孔径/目数）。
3. 产品技术说明可能因法规更新或产品升级有所调整，保留更新权，恕不另行通知。
