耀希达凯（Yoshitake）VB-10 吸气阀可在较难排水的管道内吸入空气，使管道内维持大气压状态，从而便于排水。

特点

• 内置 60 目过滤器，可防止异物堵塞。且即使堵塞时，也可通过拧紧阀帽以防止漏水。
• 最高温度为 95℃，适用于温水。
• 可水平或垂直方向安装。（不可向下安装）

规格

适用流体	自来水
工作压力	0.05-1.0 MPa
工作温度	0-95℃（无冷冻条件）
材质 (阀体)	青铜（镀铬）
材质 (密封材料)	合成橡胶

• 提供可选择项目：引流接头

尺寸 (mm) 和重量 (kg)

公称直径	全高：H	宽：A	连接：d	重量
15A	52	24	R1/2	0.1
20A	52	27	R3/4	0.15
25A	52	36	R1	0.25

引流接头（可选）

可选引流接头

本产品在构造上有可能因异物堵塞而造成漏水。拧紧阀盖可防漏水，少量漏水时，可采用引流接头。

全高	35 mm
六角对边宽	27 mm
连接方式	Rc1/2 × 专用螺纹型
材质	青铜（镀铬）

吸气性能图表

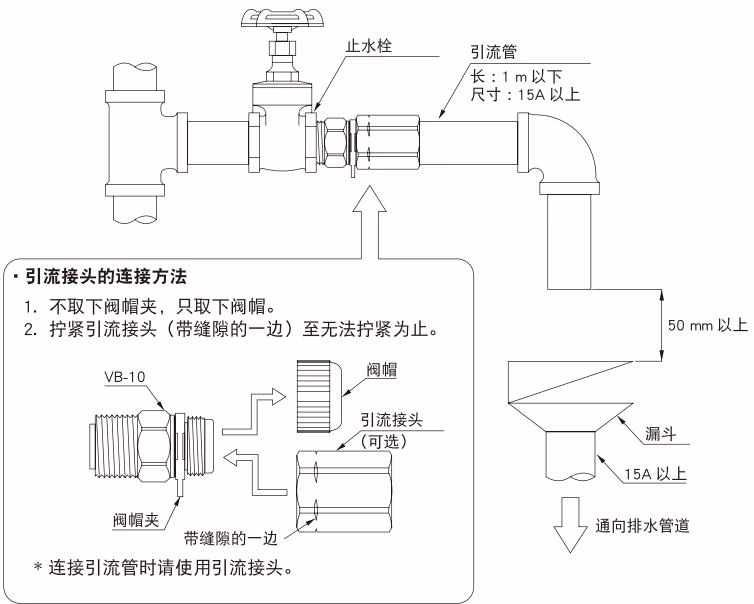

管道连接示例（附带引流接头）

图纸与零件

编号	名称	材质
15	Label (标签)	Polyester (PET)
14	Ring (圆环)	Stainless Steel (SUS304)
13	Strainer (过滤器)	Brass & StainlessSteel (C2801&SUS304)
12	Main ValveGuid (主阀导向)	PPS
11	Check ValveGuid (止回阀导向)	PPS
10	Check ValveSpring (止回阀弹簧)	Stainless Steel (SUS304)
9	Check ValveDisc (止回阀阀瓣)	PPS
8	O Ring (O型圈)	VMQ
7	O Ring (O型圈)	EPDM
