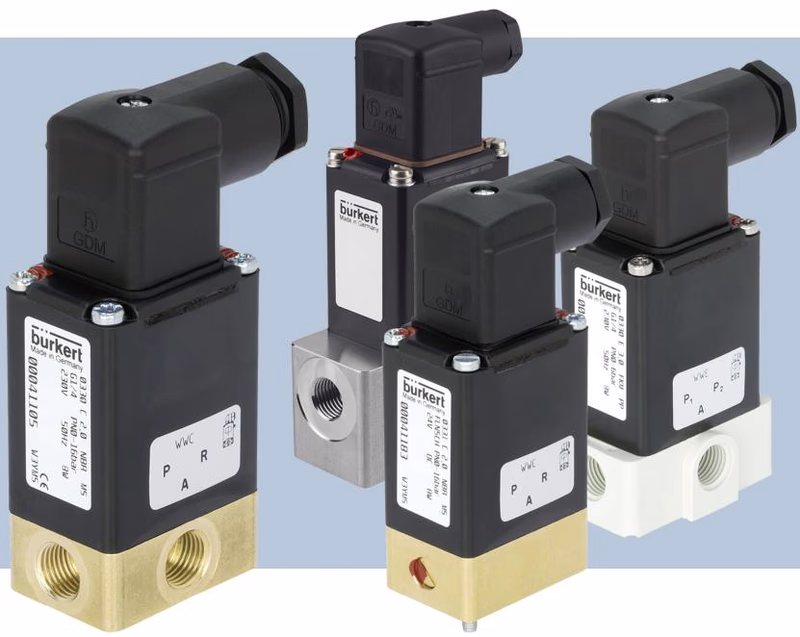

BURKERT 63119 — это специфическая конфигурация 2/2-ходового электромагнитного клапана Тип 0330 прямого действия с изолированной средой. Он спроектирован как нормально открытый клапан (Функция контура B). Электромагнитный привод и камера для среды отделены друг от друга системой разделительных мембран, что делает его особенно подходящим для критических или агрессивных сред, таких как кислоты и щелочи. Данная модель имеет корпус из полипропилена (PP), уплотнение из EPDM, проходное сечение 4,0 мм и работает от сети 230 В / 50 Гц в диапазоне давлений от 0 до 5 бар.

Основные характеристики

• Клапан прямого действия с изолированной средой
• Необслуживаемая технология поворотного якоря
• Виброустойчивая модульная система катушек
• Удобное и надежное ручное управление
• Электромагнитные катушки залиты химически стойкой эпоксидной смолой

Функция контура

Эта модель работает с функцией контура B (CF B):

Функция контура B (CF B): 2/2-ходовой электромагнитный клапан, прямого действия, нормально открытый.

Технические данные

Свойство	Значение
Проходное сечение	DN 4,0 мм
Материал корпуса	PP (Полипропилен)
Материал уплотнения	EPDM
Присоединение	Внутренняя резьба G 1/4
Напряжение	230 В / 50 Гц
Диапазон давления	0 - 5 бар
Значение Kv (вода)	0,3 м³/ч
Температура среды	от -30 °C до +80 °C
Температура окружающей среды	Макс. +55 °C
Степень защиты	IP65 с кабельным штекером
Рабочий цикл	40% рабочий цикл (60% прерывистая работа) за 30 мин для варианта 8 Вт

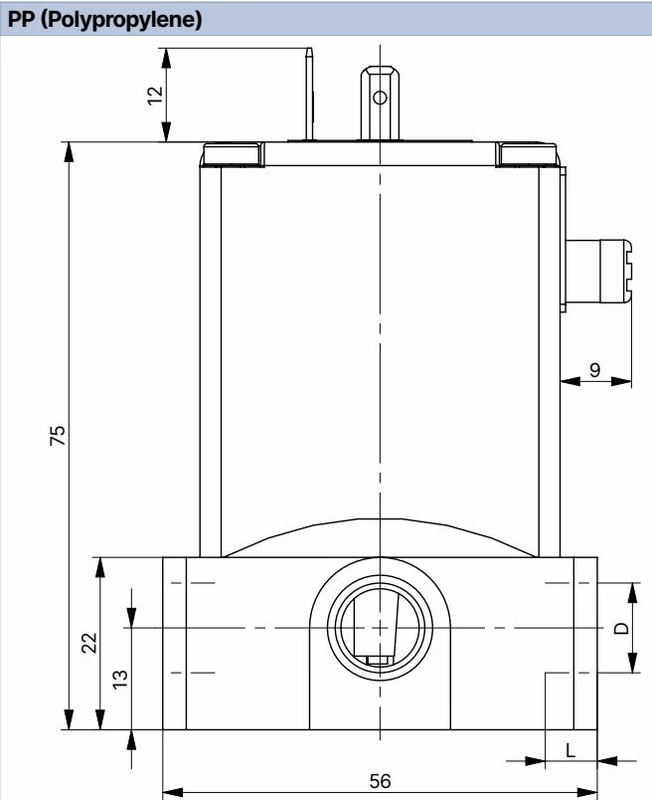

Размеры (Пластиковый корпус)

D	L
G 1/4	12 мм

Примечание: Устройство может быть закреплено через существующие отверстия на нижней стороне. Схема отверстий 38x24. Для пластиковых корпусов используйте саморезы или корпус с метрическими резьбовыми вставками. Необходимо соблюдать глубину ввинчивания.

Безопасность и установка

ОПАСНОСТЬ!

Опасность травмирования из-за высокого давления в системе/устройстве

• Перед началом работ на оборудовании или устройстве отключите давление и сбросьте воздух/опорожните линии.

Опасность поражения электрическим током

• Перед началом работ на системе или устройстве отключите электропитание и заблокируйте его от повторного включения.
• Соблюдайте действующие правила техники безопасности и предотвращения несчастных случаев для электрических устройств.

ПРЕДУПРЕЖДЕНИЕ!

Опасность ожогов или возгорания от горячих поверхностей устройства из-за длительного времени работы

• Держите устройство вдали от легковоспламеняющихся веществ и сред и не прикасайтесь к нему голыми руками.

Указания по установке

• Монтажное положение: Любое, предпочтительно приводом вверх.
• Грязеуловитель: Для безопасной работы электромагнитного клапана перед входом клапана необходимо установить грязеуловитель (≤ 500 мкм).
• Ручное управление: Когда ручное управление заблокировано, клапан не может быть активирован электрически.
