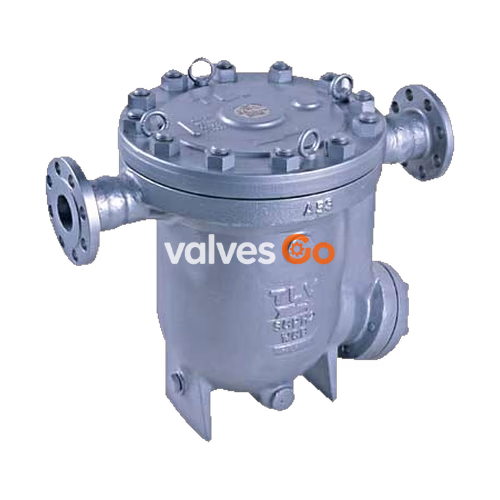

ТЛВ TLV (TLV) JH8R-X поплавковый конденсатоотводчик со свободным поплавком и термостатическим воздухоотводчиком (X-элемент), пригодный для ремонта на линии, подходит для широкого спектра применений с малой и большой пропускной способностью и давлением до 3,2 МПа (450 фунтов на кв. дюйм), таких как все виды теплообменников, технологические нагреватели и змеевики. Конденсатоотводчик отводит конденсат непрерывно и автоматически при температуре немного ниже температуры насыщения.

Меры предосторожности

DANGER

НИКОГДА не нагревайте поплавок напрямую. Поплавок может взорваться из-за повышенного внутреннего давления, что приведет к несчастным случаям, серьезным травмам или повреждению имущества и оборудования.

WARNING

Устанавливайте правильно и НЕ используйте это изделие за пределами рекомендованного рабочего давления, температуры и других спецификаций. Неправильное использование может привести к таким опасностям, как повреждение изделия или неисправности, которые могут повлечь за собой серьезные аварии. НЕ используйте это изделие при превышении максимального рабочего перепада давления. Такое использование может сделать отвод конденсата невозможным.

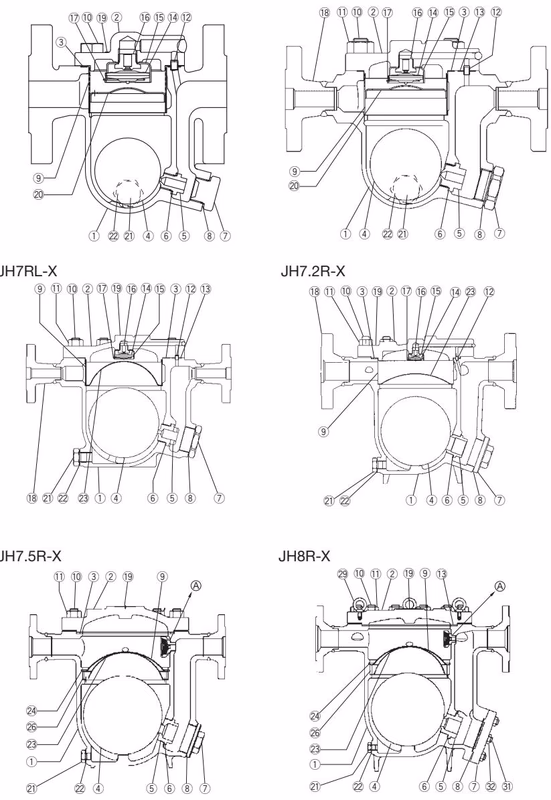

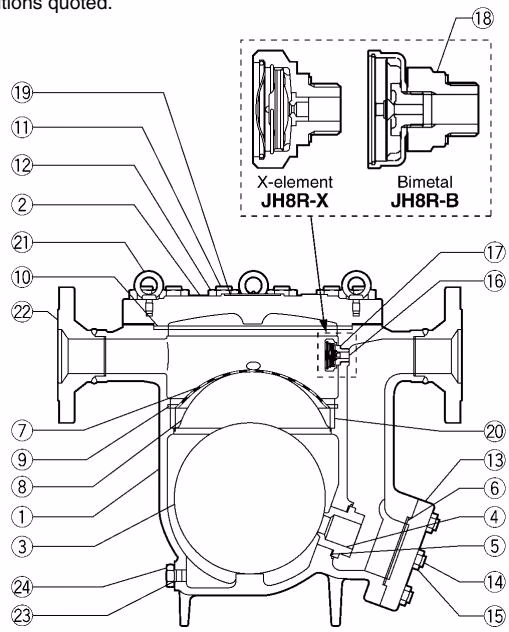

Конструкция

Примечание: Подробную информацию о деталях см. в документации производителя.

Технические характеристики

INFO

Максимально допустимое давление (PMA) и максимально допустимая температура (TMA) являются РАСЧЕТНЫМИ УСЛОВИЯМИ КОРПУСА ПОД ДАВЛЕНИЕМ, А НЕ РАБОЧИМИ УСЛОВИЯМИ.

Правильный монтаж

• Монтаж, осмотр, техническое обслуживание, ремонт, разборка, регулировка и открытие/закрытие клапана должны выполняться только обученным обслуживающим персоналом.
• Используйте рым-болты только для снятия крышки; НЕ используйте рым-болты для подъема изделия.
• Примите меры для предотвращения прямого контакта людей с выходными отверстиями изделия.
• Устанавливайте для использования в условиях, исключающих замерзание.
• Устанавливайте для использования в условиях, исключающих гидравлический удар.

1. Перед установкой обязательно снимите все защитные пломбы.
2. Перед установкой конденсатоотводчика продуйте входной трубопровод, чтобы удалить всю грязь и масло.
3. При подъеме изделия подвешивайте трос вокруг входа/выхода как можно ближе к корпусу.

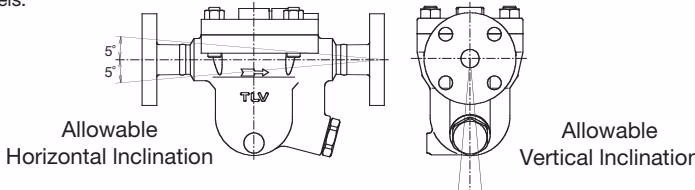

4. Устанавливайте конденсатоотводчик в пределах допустимого наклона, как показано ниже. Также убедитесь, что стрелка на корпусе совпадает с направлением потока.
5. Устанавливайте конденсатоотводчик в самой нижней части трубопровода или оборудования, чтобы конденсат естественным образом стекал в него под действием силы тяжести. Входная труба должна быть как можно короче и иметь как можно меньше изгибов.
6. Обеспечьте надлежащую опору труб в пределах 800 мм (2,5 фута) по обе стороны от конденсатоотводчика.
7. Установите байпасный клапан для отвода конденсата, а также входной и выходной клапаны для изоляции конденсатоотводчика в случае его выхода из строя или при проведении технического обслуживания.
8. Установите обратный клапан на выходе конденсатоотводчика, если к линии сбора конденсата подключено более одного конденсатоотводчика.
9. Рекомендуется использовать разъемные соединения (американки) для облегчения подключения и отключения резьбовых моделей.

Схема трубопроводов

Убедитесь, что трубы, подключенные к конденсатоотводчику, установлены правильно.

1. Подходит ли диаметр трубы?
2. Установлен ли конденсатоотводчик в пределах допустимого наклона и со стрелкой на корпусе, указывающей в направлении потока?
3. Обеспечено ли достаточное пространство для технического обслуживания?
4. Установлены ли клапаны для технического обслуживания на входе и выходе? Если на выходе есть противодавление, установлен ли обратный клапан?
5. Является ли входная труба как можно более короткой, с минимальным количеством изгибов, и установлена ли она так, чтобы конденсат естественным образом стекал вниз в конденсатоотводчик?

Осмотр и техническое обслуживание

Эксплуатационные проверки следует проводить не реже двух раз в год или по мере необходимости в зависимости от условий работы конденсатоотводчика. Выход конденсатоотводчика из строя может привести к падению температуры в оборудовании, ухудшению качества продукции или потерями из-за утечки пара.

WARNING

Перед попыткой открыть конденсатоотводчик закройте запорные клапаны на входе и выходе и подождите, пока конденсатоотводчик полностью не остынет. Невыполнение этого требования может привести к ожогам.

Процедура осмотра деталей
Корпус, крышка(и)	Проверьте внутри на наличие повреждений, грязи, смазки, масляной пленки, ржавчины или накипи
Прокладки	Проверьте на предмет коробления или повреждения
X-элемент	Проверьте на наличие повреждений
Сетчатый фильтр(ы)	Проверьте на предмет засорения, коррозии или повреждения
Поплавок	Проверьте на предмет деформации, повреждений, масляной пленки или воды внутри
Седло клапана для выпуска воздуха, отверстие	Проверьте на наличие ржавчины, накипи, масляной пленки, износа или повреждений

Проверка работоспособности

Если конденсатоотводчик открыт в атмосферу, можно провести визуальный осмотр, чтобы помочь определить необходимость немедленного технического обслуживания или ремонта. Если конденсатоотводчик не осуществляет сброс в атмосферу, используйте диагностическое оборудование, такое как TLV TrapMan или TLV Pocket TrapMan.

Состояние	Описание
Нормальное:	Конденсат отводится непрерывно с паром вторичного вскипания, и слышен звук потока. Если конденсата очень мало, звук потока почти не слышен.
Заблокировано:	Конденсат не отводится. Конденсатоотводчик работает тихо и не издает шума, а температура поверхности конденсатоотводчика низкая.
Продувка:	Острый пар непрерывно выходит из выпускного отверстия, и раздается непрерывный металлический звук.
Утечка пара:	Острый пар выходит через выходное отверстие конденсатоотводчика вместе с конденсатом, и раздается высокий звук.

Габаритные размеры

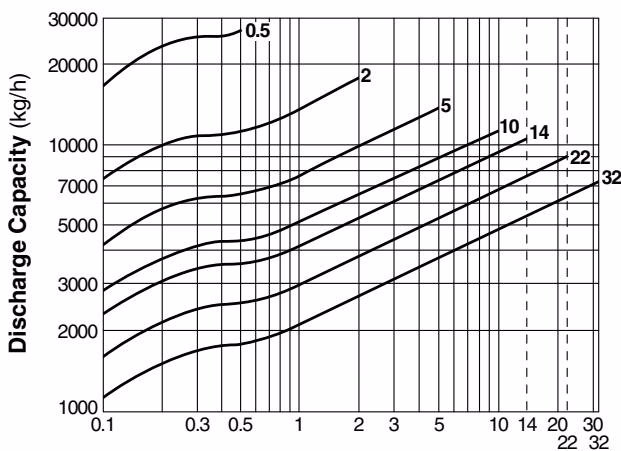

Пропускная способность
