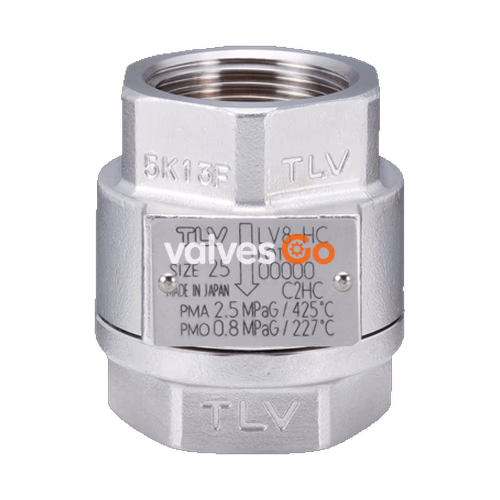

ТЛВ (TLV) LV8 и LV8-HC — это термостатические конденсатоотводчики сбалансированного давления из нержавеющей стали. Конденсатоотводчики серии LV могут использоваться без настройки для систем средней производительности с давлением до 0,5, 0,8, 1,3 или 2,1 МПа. Эти модели подходят для паропотребляющего оборудования, отводящего конденсат при температуре чуть ниже температуры насыщения, такого как спутники, резервуары и подогреватели.

Конструкция и детали

Корпус и крышка моделей LV8 и LV8-HC изготовлены из нержавеющей стали.

№	Описание	Запасная часть
1	Корпус (нерж. сталь)
2	Крышка (нерж. сталь)
3	X-элемент	√
4	Седло клапана**	√
5	Фильтр (сетка)	√
6	Шильдик
8	Прокладка крышки	√

*Примечание: Для LV8 и LV8-HC седло клапана запрессовано в крышку и не подлежит замене. Данные модели не имеют пружинного зажима для фиксации X-элемента.

Установка и монтаж трубопроводов

WARNING

Монтируйте устройство правильно и не используйте его при давлении, температуре и других параметрах, превышающих допустимые рабочие значения.

• Расположение: Устанавливайте конденсатоотводчик в самой нижней точке трубопровода или оборудования, чтобы конденсат стекал в него естественным образом под действием гравитации. Впускная труба должна быть как можно короче и иметь минимум изгибов.
• Арматура: Установите байпасный клапан для отвода конденсата, а также запорные вентили на входе и выходе для изоляции при техническом обслуживании. Если отводящая труба ведет в бак или общую линию, установите на выходе обратный клапан.
• Ориентация: При горизонтальной установке LV8 или LV8-HC может наблюдаться небольшое увеличение утечки пара.
• Опоры: Закрепите трубы на расстоянии 0,8 м (2,5 фута) с обеих сторон от конденсатоотводчика.
• Противодавление: Убедитесь, что отводящие трубы имеют достаточный диаметр, чтобы избежать чрезмерного противодавления (противодавление на выходе не должно превышать 90% от давления пара на входе).

Проверка работоспособности

Визуальный осмотр может помочь определить необходимость немедленного обслуживания или ремонта.

Состояние	Описание
Нормальное	Конденсат отводится прерывисто с паром вторичного вскипания, слышен звук потока.
Заблокировано	Конденсат не отводится. Конденсатоотводчик работает бесшумно. Температура поверхности низкая.
Продувка	Острый пар непрерывно выходит из выпускного отверстия, может быть слышен пронзительный свист.
Утечка пара	Острый пар выходит через выходное отверстие вместе с конденсатом, может быть слышен пронзительный свист.

Осмотр и техническое обслуживание

Эксплуатационные проверки следует проводить не реже двух раз в год. Перед вскрытием конденсатоотводчика закройте запорные клапаны на входе и выходе и дождитесь охлаждения устройства до комнатной температуры.

Проверка деталей:

• Фильтр (сетка): Проверьте на предмет засорения или коррозии.
• X-элемент / Седло клапана: Проверьте на предмет ржавчины, накипи, масляной пленки, износа или повреждений.
• Корпус / Крышка: Проверьте внутреннюю часть на предмет ржавчины и накипи.

Момент затяжки (Крышка): Для LV8 и LV8-HC (нерж. сталь) крутящий момент затяжки составляет 120 Н·м. Размер под ключ: 27 мм для 8–15 (1/4–1/2) и 41 мм для 20–25 (3/4–1).
