ТЛВ TLV NEW VS1C-M2 VS1C-M2 Автоматический воздухоотводчик для высокотемпературных жидкостей

Автоматический воздухоотводчик из нержавеющей стали TLV VS1C-M2 для высокотемпературных жидкостей. Вертикальная установка, макс. давление 21 бар, двойная функция воздухоотводчика и прерывателя вакуума.

ТЛВ TLV NEW VS1C-M2 VS1C-M2 Автоматический воздухоотводчик для высокотемпературных жидкостей

ТЛВ TLV (TLV) VS1C-M2 — это автоматический воздухоотводчик из нержавеющей стали, предназначенный для вертикальной установки в высокотемпературных жидкостных системах. Он автоматически удаляет воздух из жидкостей с удельным весом более 0,8, что обеспечивает быстрый запуск системы и эффективную транспортировку воды. Устройство также выполняет двойную функцию, работая как воздухоотводчик и как прерыватель вакуума.

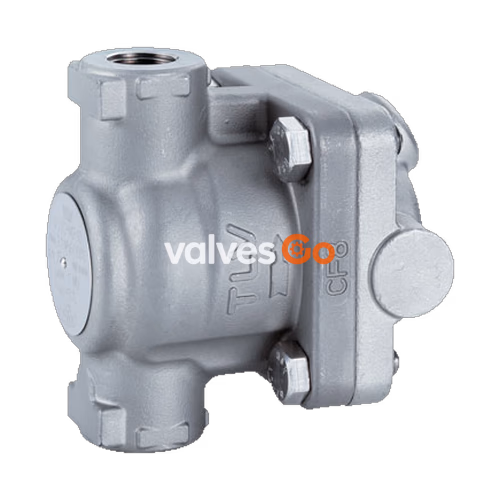

ТЛВ TLV NEW VS1C-M2 ТЛВ TLV (TLV) VS1C-M2 автоматический воздухоотводчик

WARNING

ЗАПРЕЩАЕТСЯ использовать для токсичных, легковоспламеняющихся или иных опасных сред. Данное изделие является воздухоотводчиком, который удаляет воздух из водяных трубопроводных систем. Используйте только для воды и/или воздуха.

Особенности

  • Прецизионно отшлифованный поплавок, трехточечная посадка и седло клапана с резиновым контактом обеспечивают превосходное уплотнение.
  • Уникальная конструкция вращающегося седла исключает концентрированный износ и обеспечивает длительный срок службы.
  • Двойная функция: воздухоотводчик и прерыватель вакуума.
  • Конструкция полностью из нержавеющей стали обеспечивает исключительную коррозионную стойкость.
  • Простая конструкция с малым количеством деталей облегчает техническое обслуживание.
  • Доступно опциональное высокотемпературное седло клапана из нержавеющей стали.

Принцип работы

  1. При транспортировке воды воздух внутри трубопровода вытесняется в воздухоотводчик давлением потока. Поплавок внутри воздухоотводчика находится в нижнем положении, поэтому клапан полностью открыт и позволяет воздуху выходить.
  2. Когда выпуск завершен, по мере того как вода поступает в воздухоотводчик, повышающийся уровень воды заставляет поплавок подниматься и закрывать клапан.
  3. Если воздух попадает в воздухоотводчик, когда вода заставляет клапан быть закрытым, воздух вызывает падение уровня воды, таким образом, поплавок теряет плавучесть, и клапан открывается. После выпуска воздуха уровень воды снова поднимается, и клапан закрывается.
  4. При сливе воды из трубопровода воздухоотводчик автоматически открывается для подачи воздуха и более легкого удаления воды (предотвращая образование вакуума).

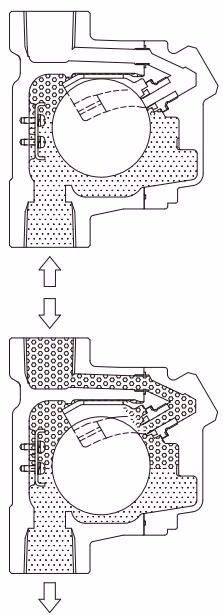

ТЛВ TLV NEW VS1C-M2 ТЛВ TLV (TLV) VS1C-M2 схема работы

Конструкция и материалы

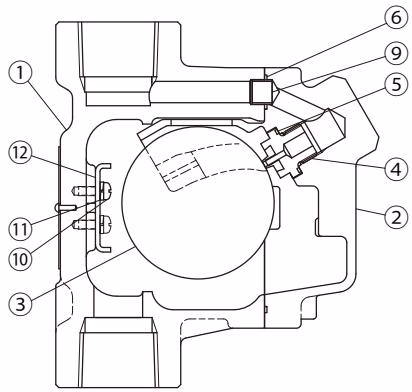

ТЛВ TLV NEW VS1C-M2 ТЛВ TLV (TLV) VS1C-M2 чертеж конструкции

ОписаниеМатериалDINASTM/AISI
1КорпусЛитая нержавеющая сталь1.4312A351/A351M Gr.CF8
2КрышкаЛитая нержавеющая сталь1.4312A351/A351M Gr.CF8
3ПоплавокНержавеющая сталь1.4404AISI316L
4Седло клапанаФторкаучук / Нержавеющая стальFPM/1.4305D2000HK/AISI303
5Прокладка седлаФторопласт PTFE--
6Прокладка крышкиФторопласт PTFE--
7Болт крышкиНержавеющая сталь--
8ШильдикНержавеющая сталь1.4301AISI304
9СоединительНержавеющая сталь1.4301AISI304
10ВинтНержавеющая сталь1.4301AISI304
11Пружинная шайбаНержавеющая сталь1.4301AISI304
12Направляющая пластинаНержавеющая сталь1.4301AISI304

Габаритные размеры

ТЛВ TLV NEW VS1C-M2 ТЛВ TLV (TLV) VS1C-M2 габаритные размеры

РазмерL (мм)W (мм)W1 (мм)S (мм)Масса (кг)
1511011085851.5
2012011085851.5
2513011085851.7

Пропускная способность

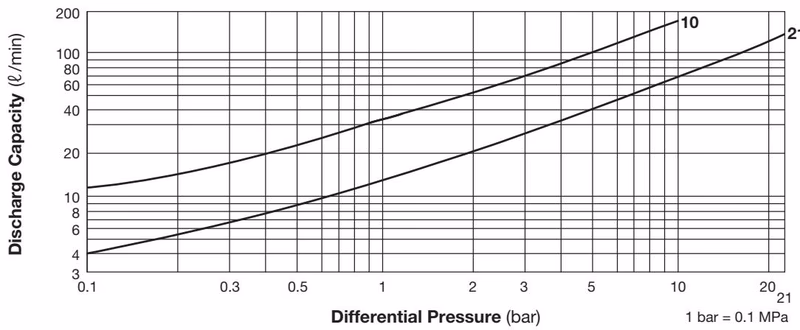

ТЛВ TLV NEW VS1C-M2 ТЛВ TLV (TLV) VS1C-M2 график пропускной способности

INFO

  1. Номера линий на графике соответствуют номерам отверстий (сопел).
  2. Перепад давления — это разница между давлением на входе и выходе воздухоотводчика.
  3. Пропускная способность указана в виде эквивалентного объема воздуха при 20 °C и атмосферном давлении.

Руководство по монтажу

  • Изделие должно устанавливаться вертикально, входом вниз и выходом вверх, с отклонением по горизонтали не более чем на 5°.
  • Устанавливайте в местах, где возможно скопление воздуха, например, на изгибе трубопровода.
  • Для вытеснения воды/воздуха рекомендуется, чтобы входной трубопровод не имел горизонтальных участков.
  • Убедитесь, что диаметр входного трубопровода не меньше диаметра входа изделия. Для номинального диаметра 15 мм используйте трубу/фитинг с внутренним диаметром не менее 16 мм.

Поиск и устранение неисправностей

ПроблемаПричинаСпособ устранения
Воздух не удаляется (заблокировано) или удаляется плохоСкопившийся воздух не может вытеснить воду в трубопроводеИсправьте входной трубопровод (внутренний диаметр должен быть не менее 16 мм)
Седло клапана засорено грязью или посторонними частицамиОчистите седло клапана
Входной или выходной трубопровод засоренОчистите трубопровод
Рабочее давление превышает номинальное максимальноеЗамените на изделие с подходящим рабочим давлением
Утечка воды при закрытом клапанеНакопление ржавчины/накипи на седле клапана или его повреждениеОчистите или замените седло клапана
Поплавок деформирован, загрязнен или покрыт пленкойОчистите или замените поплавок
Неправильная ориентация при установкеИсправьте установку
Клапан не закрывается и вода бьет струейПоплавок поврежден или заполнен водойЗамените поплавок
Удельный вес жидкости не подходит для данного изделияВыберите изделие с подходящими характеристиками
