全不锈钢材质

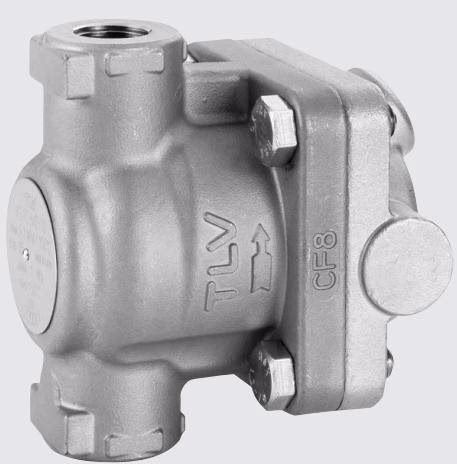

TLV（TLV）VS1C-M2 是一款适用于液体系统的不锈钢自动排气阀，专为垂直安装设计。它可以自动排放比重大于0.8的液体系统中的初始空气，确保系统快速启动和高效的水输送运行。此外，该型号还兼备排气阀和破真空阀的双重功能，可耐受高温工况。
WARNING
不适用于有毒、易燃或其它有害气体。本产品是水管道系统用的自动排气阀，仅可用于水和/或空气。
特点
- 高精度研磨加工的浮球，三点式支座及软接触的阀座设计确保完美密封。
- 独特旋转式阀座设计，避免集中磨损并提供长使用寿命。
- 兼备排气阀和破真空阀的双重功能。
- 全不锈钢结构，提供出色的耐腐蚀性。
- 结构简单，部件少，易于维护。
- 耐高温不锈钢阀座可供选择。
运行原理
- 输水时，管道内的空气在水流压力的作用下被迫进入排气阀。此时排气阀内的浮球处于低位，阀门全开，进入排气阀的空气被排出。
- 排气完成后，随着水流入排气阀，水位上升使浮球浮起，进而关闭阀门。
- 如果在水使阀门关闭的状态下又有空气进入排气阀，空气会使水位下降，浮球失去浮力，阀门随之打开。空气排出后，水位再次上升，阀门重新关闭。排气阀通过这种方式自动响应水流量，持续进行排气调节。
- 在排空管道时，排气阀自动打开以引入空气，使水更容易排出（防止在管道内形成真空）。
结构与材质
| 序号 | 名称 | 材质 | JIS | ASTM/AISI |
|---|---|---|---|---|
| 1 | 阀体 | 铸不锈钢 | - | A351/A351M Gr.CF8 |
| 2 | 阀盖 | 铸不锈钢 | - | A351/A351M Gr.CF8 |
| 3 | 浮球 | 不锈钢 | SUS316L | AISI316L |
| 4 | 阀座 | 氟橡胶/不锈钢 | FPM/SUS303 | D2000HK/AISI303 |
| 5 | 阀座垫圈 | 聚四氟乙烯 (PTFE) | PTFE | - |
| 6 | 阀盖垫圈 | 聚四氟乙烯 (PTFE) | PTFE | - |
| 7 | 阀盖螺栓 | 不锈钢 | - | - |
| 8 | 铭牌 | 不锈钢 | SUS304 | AISI304 |
| 9 | 连接套 | 不锈钢 | SUS304 | AISI304 |
| 10 | 螺钉 | 不锈钢 | SUS304 | AISI304 |
| 11 | 弹簧垫圈 | 不锈钢 | SUS304 | AISI304 |
| 12 | 导向板 | 不锈钢 | SUS304 | AISI304 |
外形尺寸
| 口径 | L (mm) | W (mm) | W1 (mm) | S (mm) | 重量 (kg) |
|---|---|---|---|---|---|
| 15 | 110 | 110 | 85 | 85 | 1.5 |
| 20 | 120 | 110 | 85 | 85 | 1.5 |
| 25 | 130 | 110 | 85 | 85 | 1.7 |

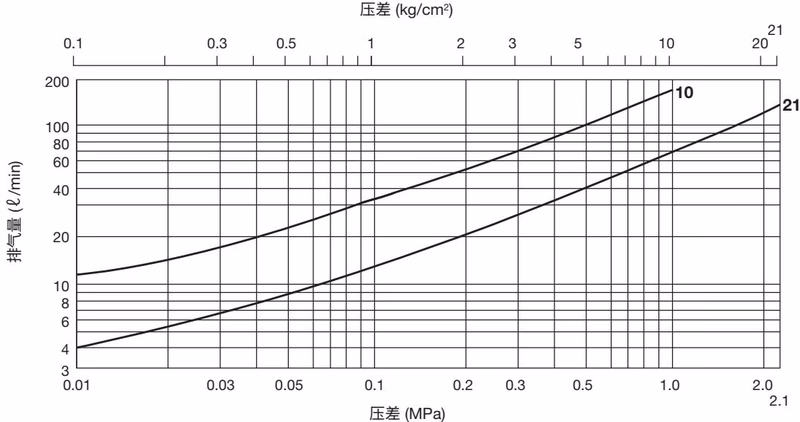

排气量
INFO
- 上图中曲线上的数值为阀嘴编号。
- 压差是指排气阀的进出口压力差。
- 排量指在标准大气压下，20°C的空气当量。
安装指导
- 本产品必须垂直安装，进口在下，出口在上，水平或前后倾斜角度不得超过5°。
- 应安装在空气容易聚集的地方，例如管道的弯头处。
- 为了更好地进行水气置换，建议进口管道不要有水平段。
- 确保进口管道直径至少与产品的进口直径一样大。对于口径为15 mm的产品，请使用内径至少为16 mm的管道/管件。
故障排除
| 问题 | 原因 | 对策 |
|---|---|---|
| 无法排气（堵塞）或排气不畅 | 聚集的空气无法置换管道内的水 | 修正进口管道（内径至少应为 16 mm） |
| 阀座被污垢或异物堵塞 | 清洁阀座 | |
| 进出口管道堵塞 | 清洁管道 | |
| 工作压力超过额定最大压力 | 更换具有合适工作压力的产品 | |
| 阀门关闭时漏水 | 阀座上有铁锈或水垢堆积，或者阀座损坏 | 清洁或更换新阀座 |
| 浮球变形、脏污或有薄膜堆积 | 清洁或更换新浮球 | |
| 安装方向不正确 | 修正安装 | |
| 排气阀无法关闭且喷水 | 浮球损坏或内部进水 | 更换新浮球 |
| 液体的比重不适合该产品 | 选择规格符合工况条件的产品 |
